उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000x1600 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| टी-स्लॉट चौड़ाई: | 28 मिमी | स्पिंडल टेपर: | बीटी40 |
| मैक्स। ड्रिलिंग व्यास: | 40 मिमी | मैक्स। मोटाई: | ≤100 मिमी |
| टैपिंग व्यास: | एम 3-M24 | स्पिंडल स्पीड: | 30 ~ 3000 आर / मिनट |
| प्रमुखता देना: | 2000x1600 मिमी सीएनसी प्लेट ड्रिलिंग मशीन,टी-स्लॉट के साथ सीएनसी फ्लैंज ड्रिलिंग मशीन,बड़े वर्कपीस सीएनसी ड्रिलिंग मशीन |
||

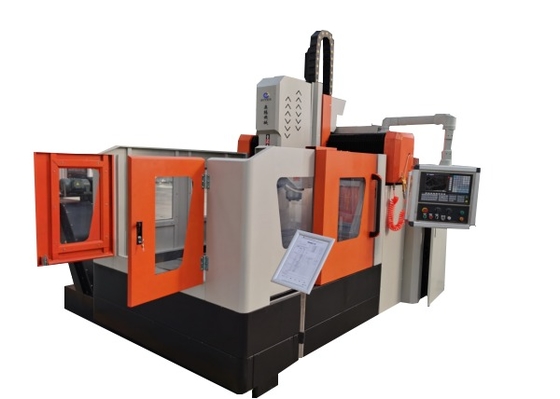

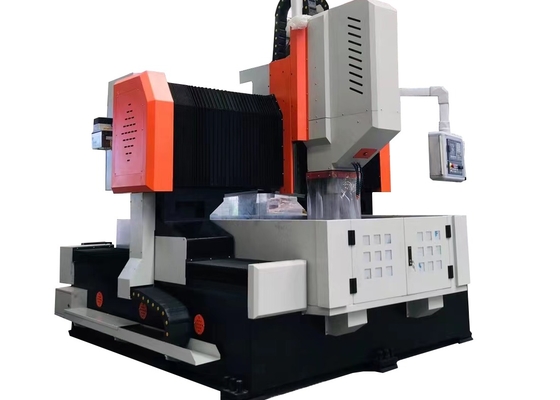

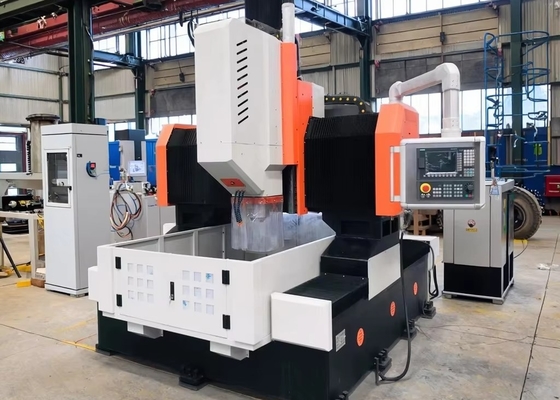

2000x1600 मिमी वर्कपीस आकार सीएनसी प्लेट फ्लैंज ड्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई
आवेदनः
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए डिज़ाइन की गई है, जिसमें फ्लैंग्स, डिस्क, रिंग और प्लेट शामिल हैं,प्रभावी प्रसंस्करण सीमा के भीतर काम के टुकड़े मोटाई के साथयह एकल सामग्री भागों और समग्र सामग्री दोनों में छेद और अंधे छेद के माध्यम से ड्रिलिंग को सक्षम बनाता है। मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित है,अत्यधिक उपयोगकर्ता के अनुकूल संचालन सुनिश्चित करना, और यह कई किस्मों में और बड़ी मात्रा में स्वचालित, उच्च-सटीक उत्पादन का समर्थन करता है।
1मशीन बिस्तर और कार्यक्षेत्रः
मशीन बिस्तर को वेल्डिंग से गुजरना पड़ता है, जिसके बाद एनीलिंग और सटीक मशीनिंग होती है, जिसके परिणामस्वरूप बिना किसी विरूपण के असाधारण गतिशील और स्थैतिक कठोरता होती है।दो उच्च परिशुद्धता रैखिक गाइड बिस्तर के आधार के दोनों ओर पर स्थापित कर रहे हैं, गाइड स्लाइडर्स पर समान बल वितरण सुनिश्चित करता है और मशीन उपकरण की कठोरता, तन्यता शक्ति और संपीड़न प्रतिरोध को काफी बढ़ाता है।ड्राइव प्रणाली दो तरफा ड्राइव के लिए सटीक गेंद पेंच इकट्ठा के साथ जोड़े गए एसी सर्वो मोटर्स का उपयोग करती हैइसके अतिरिक्त, कार्यक्षेत्र में एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम है।
2ड्रिलिंग हेड:
ड्रिलिंग पावर हेड में एक समर्पित सर्वो स्पिंडल मोटर शामिल है, जो टॉर्क बढ़ाने के लिए एक टूथ्ड सिंक्रोनस बेल्ट के माध्यम से एक विशेष सटीक स्पिंडल को शक्ति प्रसारित करता है।धुरी एक छह पंक्ति जापानी कोणीय संपर्क असर विन्यास के साथ सुसज्जित है (आगे चार पंक्तियाँ और पीछे दो पंक्तियाँ), जो गति के समायोजन की अनुमति देता है। एक वायवीय उपकरण बदलने की प्रणाली धुरी में एकीकृत है, जिससे उपकरण की त्वरित और परेशानी मुक्त प्रतिस्थापन सुनिश्चित होती है।
फीड गति एक गेंद पेंच के साथ संयोजन में एक सर्वो मोटर द्वारा संचालित है। एक्स और वाई अक्ष लिंक का समर्थन और अर्ध-बंद लूप नियंत्रण का उपयोग,रैखिक और परिपत्र अंतरालन कार्यों की सुविधा. धुरी के अंत में एक BT50 कॉपर छेद होता है, जिसमें एक उच्च गति वाले घूर्णी जोड़ होता है, और यह एक उच्च गति वाले यू-ड्रिल के साथ एक केंद्र आउटलेट के साथ प्रसंस्करण करने में सक्षम होता है।
3स्वचालित स्नेहन यंत्र और सुरक्षा यंत्र:
मशीन उपकरण एक ताइवान निर्मित वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन उपकरण से लैस है जो गाइड रेल, लीड स्क्रू, रैक,और अन्य चलती जोड़ी बिना किसी मृत स्थान के, इस प्रकार मशीन उपकरण की सेवा जीवन सुनिश्चित करते हैं। मशीन उपकरण की X-अक्ष और Y-अक्ष धूल प्रतिरोधी सुरक्षा कवर के साथ सुसज्जित हैं,जबकि जलरोधक छिड़काव गार्ड कार्यक्षेत्र के चारों ओर स्थापित कर रहे हैं.
विनिर्देशः
| काम करने वाले टुकड़े का आकार | LxW | 2000x1600 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| कार्यबेंच | टी-स्लॉट की चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी४० | |
| अधिकतम ड्रिलिंग व्यास | Φ40 मिमी | |
| अधिकतम मोटाई | ≤100 मिमी | |
| टैपिंग व्यास | M3-M24 | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 11kW/15kW | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति (एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व गति की गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 2.4 किलोवाट | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम। फ़ीड स्ट्रोक | 2000 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 2x2.4kW | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| चलती गति | 0~8 मी/मिनट | |
| सर्वो मोटर की शक्ति | 2.4kW (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| कुल आकार | LxWxH | 5300x3400x2700 मिमी |
