5-30mm ड्रिलिंग व्यास रेंज 3D CNC H बीम ड्रिलिंग टैपिंग और सॉइंग मशीन लाइन BT40 ड्रिलिंग स्पिंडल
उत्पादन लाइन का उद्देश्य:
यह उत्पादन लाइन मुख्य रूप से H-आकार के स्टील और चैनल स्टील जैसी स्टील सामग्री की ड्रिलिंग, मार्किंग, सॉइंग और कटिंग के लिए डिज़ाइन की गई है।

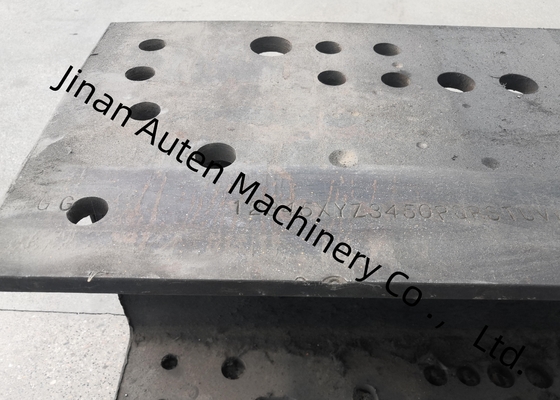

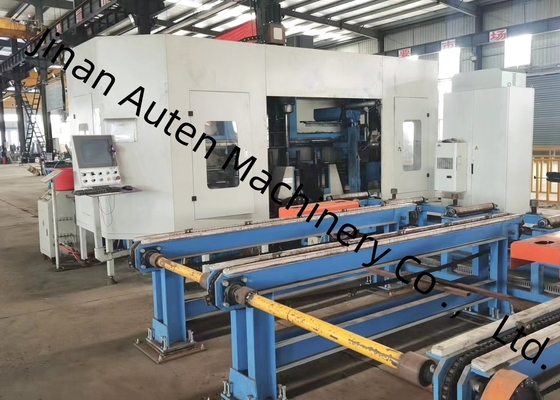

ड्रिलिंग मुख्य मशीन स्टील की तीन सतहों पर ड्रिलिंग ऑपरेशन करने के लिए 3 BT40 हाई-स्पीड स्पिंडल का उपयोग करती है, जिसमें प्रत्येक सतह के लिए एक स्पिंडल आवंटित किया जाता है। संबंधित पंक्ति-प्रकार का टूल मैगज़ीन 4 टूल स्पेसिफिकेशन तक समायोजित कर सकता है। यह CAD आरेखों को प्रोसेसिंग प्रोग्राम में बदलने और मल्टी-थ्रेड सिंक्रोनस ऑपरेशन को सक्षम करने में सक्षम है, जो ड्रिलिंग, वर्कपीस मूवमेंट, टूल चेंज और स्पिंडल पोजिशनिंग जैसे कार्यों की तर्कसंगत व्यवस्था की अनुमति देता है। यह इन कार्यों में से दो या तीन को एक साथ पूरा करना संभव बनाता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
सॉइंग मुख्य मशीन स्टील को एक निश्चित लंबाई में काटने के लिए एक बैंड आरी का उपयोग करती है।
यह उत्पादन लाइन एक आरक्षित संचार इंटरफ़ेस से सुसज्जित है, जो ग्राहकों को उत्पादन लाइन के भविष्य के सिस्टम प्रबंधन की सुविधा प्रदान करती है।
1. त्रि-आयामी ड्रिलिंग फीडिंग ट्रॉली
यह गियर, सर्वो मोटर्स और मैनिपुलेटर से बना है। मैनिपुलेटर में अच्छी कठोरता और स्थिरता है, प्रोफाइल स्पेसिफिकेशन के अनुसार स्वचालित रूप से ऊपर और नीचे उठ सकता है, और वर्कपीस को स्वचालित रूप से क्लैंप कर सकता है। मैनिपुलेटर के वर्कपीस को क्लैंप करने के बाद, इसे सर्वो मोटर द्वारा संचालित किया जाता है। गियर रैक के ट्रांसमिशन के तहत, वर्कपीस को X दिशा में फीड किया जाता है ताकि ड्रिलिंग की अनुदैर्ध्य प्रसंस्करण सटीकता सुनिश्चित हो सके।
2. त्रि-आयामी ड्रिलिंग होस्ट
ड्रिलिंग होस्ट में मुख्य रूप से एक बेस, एक बेड, एक मोबाइल स्लाइड, एक स्पिंडल बॉक्स, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति टूल मैगज़ीन होता है।
बेड में अच्छी कठोरता और स्थिरता है, जो हाई-स्पीड प्रोसेसिंग द्वारा उत्पन्न लोड और कंपन का सामना कर सकता है, और मशीन टूल की सटीकता सुनिश्चित करता है।
ड्रिलिंग होस्ट पर 3 स्पिंडल बॉक्स स्थापित हैं, अर्थात् फिक्स्ड साइड, मोबाइल साइड और अपर यूनिट स्पिंडल बॉक्स, जिनका उपयोग क्रमशः क्षैतिज और ऊर्ध्वाधर ड्रिलिंग के लिए किया जाता है। प्रत्येक स्पिंडल बॉक्स स्वतंत्र रूप से संचालित किया जा सकता है या एक ही समय में ड्रिलिंग ऑपरेशन पूरा कर सकता है, जो उत्पादन दक्षता में बहुत सुधार करता है। प्रत्येक स्पिंडल बॉक्स में BT40 हाई-स्पीड मैकेनिकल स्पिंडल का एक सेट होता है, और संबंधित पंक्ति-प्रकार का टूल मैगज़ीन 4 व्यास तक ड्रिल बिट्स स्थापित कर सकता है (जब स्पिंडल पर कोई टूल नहीं होता है), और वर्कपीस को एक बार क्लैंप किए जाने पर स्वचालित रूप से 4 अलग-अलग छेद व्यास संसाधित कर सकता है।
स्पिंडल फीड को एक सर्वो मोटर द्वारा संचालित किया जाता है, और प्रोग्राम नियंत्रण के माध्यम से फास्ट फॉरवर्ड, वर्किंग फॉरवर्ड और फास्ट रिवर्स प्राप्त किया जा सकता है; स्पिंडल मोटर को एक स्पिंडल सर्वो मोटर द्वारा संचालित किया जाता है, और गति को एक विस्तृत गति विनियमन रेंज के साथ स्टीप्लेस रूप से समायोजित किया जाता है।
तीन स्पिंडल बॉक्स यूनिट को बेड साइड पर लटका दिया जाता है, और प्रत्येक स्पिंडल बॉक्स यूनिट को स्पिंडल बॉक्स की क्षैतिज और ऊर्ध्वाधर गति प्राप्त करने के लिए दो सेट सर्वो मोटर्स द्वारा संचालित किया जाता है, जो एक बॉल स्क्रू द्वारा संचालित होता है और एक सटीक रैखिक रोलिंग गाइड द्वारा निर्देशित होता है। यह उपकरण ड्रिलिंग प्रक्रिया के दौरान वर्कपीस को दो दिशाओं में दबाता है। वर्कपीस के ऊपर एक सिलेंडर-संचालित प्रेसिंग तंत्र होता है जो वर्कपीस को क्षैतिज सपोर्ट रोलर के खिलाफ दबाता है, और साइड से वर्कपीस को दबाने के लिए साइड पर एक सिलेंडर-संचालित प्रेसिंग तंत्र होता है।
3. 3D ड्रिलिंग डिस्चार्ज चैनल
यह एक रिड्यूसर, एक चैनल सपोर्ट, एक सपोर्ट रोलर, एक साइड पोजिशनिंग रोलर, एक चेन आदि से बना है।
सॉइंग डिस्चार्ज चैनल का उपयोग सॉइंग के बाद वर्कपीस को ले जाने के लिए किया जाता है। रिड्यूसर सपोर्ट रोलर को X दिशा के साथ वर्कपीस को चलाने के लिए चलाता है।
मुख्यविनिर्देशांक:
| पैरामीटर | मान | |
| वर्कपीस का आकार | चौड़ाई रेंज | 150～1250mm |
| ऊंचाई रेंज | 100～600mm | |
| कच्चे माल की लंबाई रेंज | 2000～12000mm | |
| तैयार वर्कपीस की लंबाई रेंज | 2000～12000mm | |
| ड्रिलिंग स्पिंडल | ड्रिलिंग स्पिंडल की संख्या | 3 |
| स्पिंडल बोर टेपर | BT40 | |
| स्पिंडल मोटर पावर | 11kW | |
| घूर्णन गति | 200~3000 r/min | |
| ड्रिलिंग व्यास रेंज | φ5~φ30 | |
| CNC अक्ष | X-अक्ष सर्वो मोटर पावर | लगभग 4.4kW |
| X-अक्ष अधिकतम गति | 40m/min | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष के लिए सर्वो मोटर पावर | लगभग 1.5kW | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग क्षैतिज फीड अक्ष का सर्वो मोटर पावर | लगभग 2kW | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग ऊर्ध्वाधर पोजिशनिंग अक्ष सर्वो मोटर पावर | लगभग 3kW | |
| ड्रिलिंग ऊर्ध्वाधर पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग ऊर्ध्वाधर फीड अक्ष सर्वो मोटर पावर | लगभग 3kW | |
| ड्रिलिंग ऊर्ध्वाधर फीड अक्ष की अधिकतम गति | 10m/min | |
| टूल मैगज़ीन | मात्रा | 3 सेट |
| प्रकार | इन-लाइन प्रकार | |
| टूल मात्रा | 4 x 3 | |
| हाइड्रोलिक मार्किंग यूनिट | वर्णों की मात्रा | 36 |
| वर्ण आकार | Φ10 | |
