उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

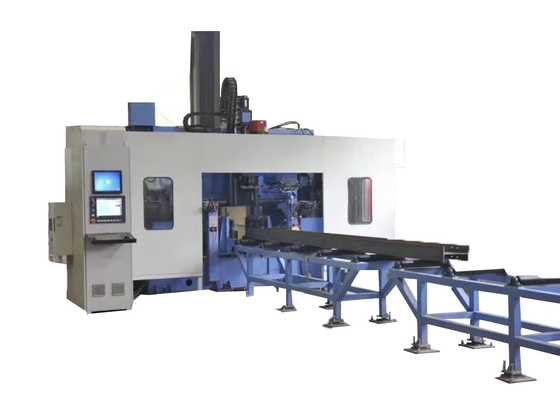

5-30 MM छेद व्यास सीएनसी बीम ड्रिलिंग टैपिंग और मार्किंग मशीन लाइन 4 X 3 रो स्टाइल टूल मैगज़ीन
मशीन टूल का उपयोग:
यह मशीन टूल मुख्य रूप से एच-आकार के स्टील और चैनल स्टील जैसी स्टील सामग्री पर ड्रिलिंग, टैपिंग और मार्किंग कार्यों के लिए डिज़ाइन किया गया है। यह स्टील की तीन सतहों पर ड्रिलिंग करने के लिए तीन BT40 हाई-स्पीड स्पिंडल का उपयोग करता है, जिसमें प्रत्येक सतह के लिए एक स्पिंडल आवंटित किया जाता है। संबंधित पंक्ति-प्रकार का टूल मैगज़ीन 4 विशिष्टताओं तक के ड्रिल बिट्स को समायोजित कर सकता है।
इसमें उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, उपयोगकर्ता के अनुकूल संचालन और व्यापक प्रयोज्यता है। इसका व्यापक रूप से स्टील संरचना उद्योगों में उपयोग किया जाता है जिसमें निर्माण, गैरेज, टावर और ग्रिड शामिल हैं।
मशीन टूल संरचना और विन्यास:
यह मशीन टूल मुख्य रूप से ड्रिलिंग मशीन, फीडिंग ट्रॉली, फीडिंग चैनल, डिस्चार्जिंग चैनल, कूलिंग सिस्टम, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, लुब्रिकेशन सिस्टम और इलेक्ट्रिकल सिस्टम जैसे घटकों से बना है।
मशीन टूल एक निश्चित बिस्तर और एक चल वर्कपीस संरचना को अपनाता है। इस संरचना के साथ त्रि-आयामी ड्रिलिंग उपकरण स्वचालित उत्पादन की सुविधा प्रदान करता है।
1. फीडिंग ट्रॉली
फीडिंग ट्रॉली गियर, सर्वो मोटर्स और मैनिपुलेटर से बनी है। मैनिपुलेटर वर्कपीस को क्लैंप करता है और एक सर्वो मोटर द्वारा संचालित होता है। गियर रैक के ट्रांसमिशन के तहत, वर्कपीस को एक्स दिशा में खिलाया जाता है ताकि ड्रिलिंग की अनुदैर्ध्य प्रसंस्करण सटीकता सुनिश्चित हो सके।

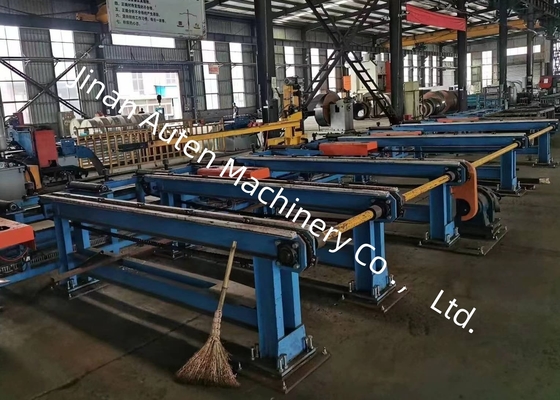

2. फीडिंग चैनल
फीडिंग चैनल एक चैनल ब्रैकेट, सपोर्ट रोलर्स, साइड पोजिशनिंग रोलर्स, साइड पुश मैकेनिज्म, रैक्स आदि से बना है। फीडिंग चैनल का उपयोग संसाधित किए जाने वाले वर्कपीस को ले जाने के लिए किया जाता है। वर्कपीस के सामने के सिरे का पता लगाने और एक्स दिशा में प्रसंस्करण संदर्भ निर्धारित करने के लिए चैनल के सामने के सिरे पर एक फोटोइलेक्ट्रिक स्विच स्थापित किया गया है। साइड पोजिशनिंग रोलर वाई दिशा में वर्कपीस की रफ पोजिशनिंग करता है, और साइड पुश मैकेनिज्म वर्कपीस को साइड पोजिशनिंग रोलर के खिलाफ दबाता है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～13000mm | ||
| चैनल स्टील | 10#～40# | ||
| मुख्य स्पिंडल | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद व्यास | φ5～φ30 mm | ||
| सीएनसी अक्ष | एक्स अक्ष का सर्वो मोटर पावर | लगभग 4.5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
