उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

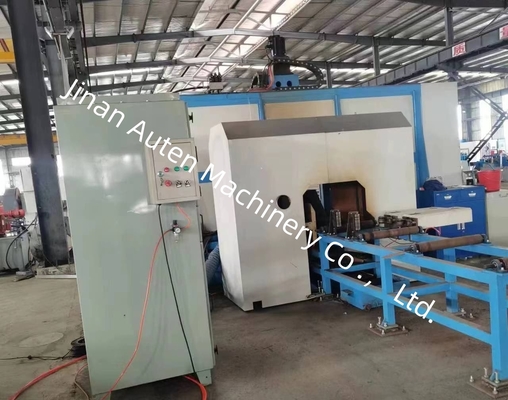

BT40 मुख्य धुरी सीएनसी 3 डी आई-बीम एच-बीम ड्रिलिंग सॉइंग एंड टैपिंग मशीन लाइन 11KW मोटर पावर
मशीन टूल्स का प्रयोग:
यह मशीन उपकरण मुख्य रूप से एच-आकार के स्टील और चैनल स्टील जैसी स्टील सामग्री के लिए ड्रिलिंग, टैपिंग और मार्किंग प्रक्रियाओं के लिए समर्पित है।यह स्टील की तीन सतहों पर ड्रिलिंग करने के लिए तीन BT40 उच्च गति वाले धुरी का उपयोग करता है, प्रत्येक सतह के लिए एक धुरी के साथ। संबंधित पंक्ति प्रकार के उपकरण पत्रिका ड्रिल बिट्स के 4 विनिर्देशों तक रख सकती है।
यह उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, आसान संचालन, और व्यापक प्रयोज्यता की विशेषता है। यह व्यापक रूप से निर्माण, गैरेज,टावर, और ग्रिड।

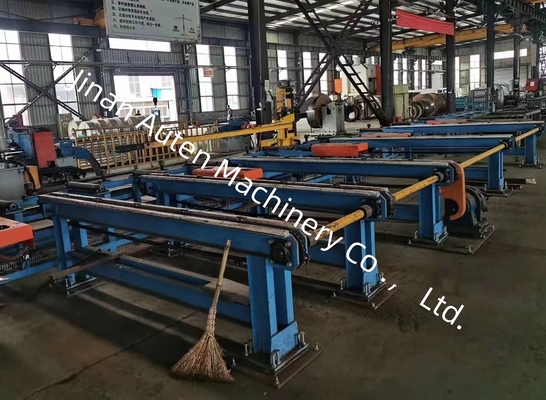

1डिस्चार्जिंग चैनल
डिस्चार्जिंग चैनल एक चैनल ब्रैकेट, समर्थन रोलर्स, आदि से बना है और इसका उपयोग प्रसंस्कृत वर्कपीस को ले जाने के लिए किया जाता है।
2शीतलन प्रणाली
ड्रिल बिट को स्पिंडल आंतरिक शीतलन विधि द्वारा ठंडा किया जाता है।
3हाइड्रोलिक प्रणाली
इसका उपयोग कार्यक्षेत्र क्लैंपिंग डिवाइस और चाकू सिलेंडर के लिए शक्ति प्रदान करने के लिए किया जाता है।
4. वायवीय प्रणाली
इसका प्रयोग कार्यक्षेत्र को क्लैंप करने, धुरी उड़ाने आदि के लिए शक्ति प्रदान करने के लिए किया जाता है।
5. स्नेहन प्रणाली
केंद्रीकृत स्नेहन और मैनुअल स्नेहन का संयोजन प्रयोग किया जाता है।एक केंद्रीकृत स्नेहन उपकरण का उपयोग समय पर और मात्रात्मक तरीके से कुछ रैखिक गाइड और लीड शिकंजा स्नेहन करने के लिए किया जाता है, और अन्य स्नेहन बिंदुओं को मैन्युअल रूप से स्नेहन किया जाता है।
6विद्युत प्रणाली
मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी आदि शामिल हैं।
प्रोग्रामिंग विधिः प्रसंस्करण कार्यक्रम उत्पन्न करने के लिए यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करें। प्रसंस्करण कार्यक्रम को संग्रहीत किया जा सकता है, जिसे कहा जाता है,भाग संख्या के अनुसार किसी भी समय प्रदर्शित और सूचित किया जाता हैमशीन उपकरण प्रत्येक प्रसंस्करण मापदंड के मैन्युअल समायोजन और नियंत्रण दोनों को अलग से, और पूरी प्रक्रिया के स्वचालित नियंत्रण प्रसंस्करण को महसूस कर सकता है।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100 मिमी | ||
| बीम की लंबाई | 2000-13000 मिमी | ||
| चैनल स्टील | 10# ₹40# | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी४० | ||
| मोटर शक्ति | 11 किलोवाट | ||
| धुरी की गति | 100~3000 रु/मिनट | ||
| छेद का व्यास | φ5?? φ30 मिमी | ||
| सीएनसी अक्ष | एक्स अक्ष की सर्वो मोटर शक्ति | लगभग 4.5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 किलोवाट | ||
| ड्रिलिंग इन्फ्यूडिंग के सर्वो मोटर | लगभग 2 किलोवाट | ||
| औजार पत्रिका | Qty. | 3 | |
| प्रकार | पंक्ति शैली | ||
| उपकरण पत्रिका क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
