उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11kw | स्पिंडल की गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | 2 किलोवाट सर्वो मोटर सीएनसी बीम ड्रिलिंग मशीन,एच-बीम ड्रिलिंग शीयरिंग टैपिंग मशीन लाइन,500×500 मिमी आकार की सीएनसी बीम ड्रिलिंग मशीन |
||

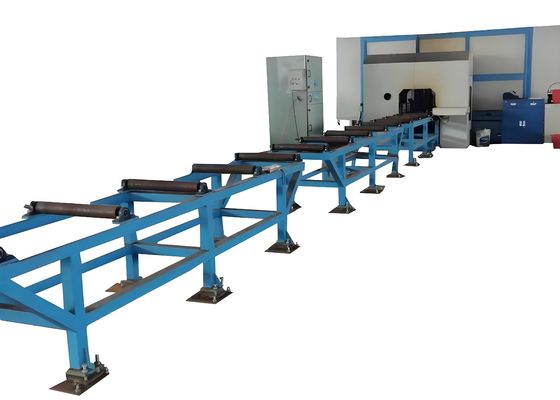

2 KW सर्वो मोटर ड्रिलिंग इनफ्यूड सीएनसी एच-बीम ड्रिलिंग शीरिंग एंड टैपिंग मशीन लाइन 500×500 मिमी आकार
मशीन टूल्स का प्रयोग:
यह मशीन उपकरण मुख्य रूप से एच-आकार के स्टील और चैनल स्टील जैसी स्टील सामग्री के लिए ड्रिलिंग, टैपिंग और मार्किंग प्रक्रियाओं के लिए समर्पित है।यह स्टील की तीन सतहों पर ड्रिलिंग निष्पादित करने के लिए तीन BT40 उच्च गति धुरी का लाभ उठाता है, प्रत्येक सतह के लिए एक धुरी के साथ। संबंधित पंक्ति प्रकार के उपकरण पत्रिका ड्रिल बिट्स के 4 विनिर्देशों तक रखने में सक्षम है।
यह उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, सुविधाजनक संचालन और व्यापक प्रयोज्यता से प्रतिष्ठित है। यह व्यापक रूप से निर्माण, गैरेज जैसे इस्पात संरचना उद्योगों में उपयोग किया जाता है।,टावर और ग्रिड।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100 मिमी | ||
| बीम की लंबाई | 2000-13000 मिमी | ||
| चैनल स्टील | 10# ₹40# | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी४० | ||
| मोटर शक्ति | 11 किलोवाट | ||
| धुरी की गति | 100~3000 रु/मिनट | ||
| छेद का व्यास | φ5?? φ30 मिमी | ||
| सीएनसी अक्ष | एक्स अक्ष की सर्वो मोटर शक्ति | लगभग 4.5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 किलोवाट | ||
| ड्रिलिंग इन्फ्यूडिंग के सर्वो मोटर | लगभग 2 किलोवाट | ||
| औजार पत्रिका | Qty. | 3 | |
| प्रकार | पंक्ति शैली | ||
| उपकरण पत्रिका क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
1ड्रिलिंग मशीन
ड्रिलिंग मशीन मुख्य रूप से एक आधार, एक बिस्तर, एक चल स्लाइड, एक धुरी बॉक्स, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति उपकरण पत्रिका से बनी होती है।

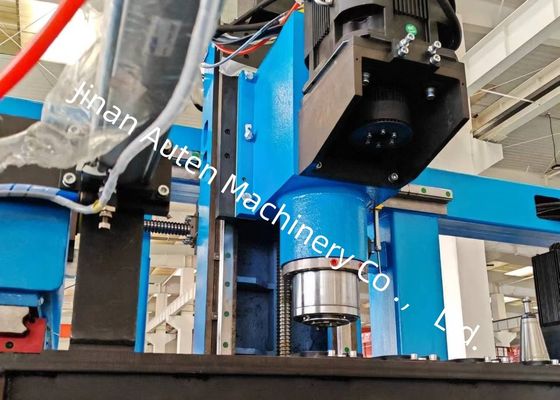

मशीन उपकरण तीन धुरी बॉक्स से लैस हैः स्थिर पक्ष धुरी बॉक्स, चल पक्ष धुरी बॉक्स और ऊपरी इकाई धुरी बॉक्स,जो क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग संचालन के लिए उपयोग किए जाते हैंप्रत्येक धुरी बॉक्स स्वतंत्र रूप से काम कर सकता है और एक साथ ड्रिलिंग कर सकता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।प्रत्येक धुरी बॉक्स BT40 उच्च गति यांत्रिक धुरी का एक सेट के साथ सुसज्जित है, और संबंधित पंक्ति उपकरण पत्रिका विभिन्न व्यास के अधिकतम 4 ड्रिल बिट्स को समायोजित कर सकती है (जब कोई उपकरण धुरी पर नहीं लगाया जाता है) ।यह एक ही workpiece clamping में 4 अलग छेद व्यास के स्वचालित प्रसंस्करण की अनुमति देता हैस्पिंडल फीड एक सर्वो मोटर द्वारा संचालित है, जो प्रोग्राम नियंत्रण के माध्यम से तेजी से आगे, काम करने वाले फीड और तेजी से पीछे की ओर आंदोलन की अनुमति देता है; स्पिंडल मोटर एक स्पिंडल सर्वो मोटर द्वारा संचालित है,एक व्यापक गति विनियमन रेंज के साथ चरणहीन गति समायोजन के साथ विशेषता.
तीन धुरी बॉक्स इकाइयों बिस्तर के किनारे पर स्थापित कर रहे हैं। प्रत्येक धुरी बॉक्स इकाई क्षैतिज और ऊर्ध्वाधर आंदोलन को महसूस करने के लिए servo मोटर्स के दो सेट द्वारा संचालित है,गोलाकार शिकंजा के माध्यम से संचरण और सटीक रैखिक रोलिंग गाइड द्वारा मार्गदर्शन के साथड्रिलिंग प्रक्रिया के दौरान, यह उपकरण दो दिशाओं में वर्कपीस को दबाता हैःएक हाइड्रोलिक सिलेंडर क्षैतिज समर्थन रोलर के खिलाफ इसे दबाने के लिए काम के टुकड़े के ऊपर एक प्रेसिंग तंत्र चलाता है, जबकि एक और हाइड्रोलिक सिलेंडर एक साइड प्रेसिंग तंत्र को काम के टुकड़े को साइड से क्लैंप करने के लिए चलाता है।
2भोजन चैनल
भोजन चैनल एक चैनल ब्रैकेट, समर्थन रोलर्स, साइड पोजिशनिंग रोलर्स, साइड पुशिंग तंत्र, रैक और अन्य घटकों से बना है।यह प्रसंस्करण करने के लिए काम के टुकड़े ले जाने के लिए बनाया गया हैएक फोटोइलेक्ट्रिक स्विच चैनल के सामने के छोर पर स्थापित किया जाता है ताकि वर्कपीस के सामने के छोर का पता लगाया जा सके और एक्स-दिशा प्रसंस्करण संदर्भ निर्धारित किया जा सके।साइड पोजिशनिंग रोलर्स Y दिशा में वर्कपीस की मोटी पोजिशनिंग करते हैं, जबकि साइड पुशिंग तंत्र साइड पोजिशनिंग रोलर्स के खिलाफ वर्कपीस को दबाते हैं।
