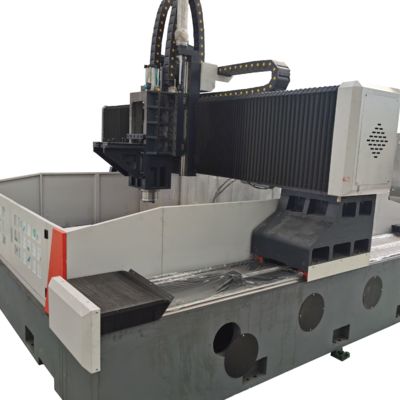

100 मिमी मोटाई सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन M3-M24 टैपिंग व्यास

100 मिमी मोटाई सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन एम3-एम24 टैपिंग व्यास

अनुप्रयोग:

सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेट/संरचनात्मक घटकों, जिनमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं, पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन के लिए डिज़ाइन की गई है, जिसमें वर्कपीस की मोटाई प्रभावी प्रसंस्करण रेंज के भीतर होती है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग को सक्षम बनाता है। पूरी प्रसंस्करण प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो अत्यधिक सुविधाजनक संचालन सुनिश्चित करती है। यह उपकरण उच्च परिशुद्धता के साथ स्वचालित उत्पादन प्राप्त करने में सक्षम है, कई किस्मों को समायोजित करता है, और बड़े पैमाने पर निर्माण की सुविधा प्रदान करता है।

विशेष विवरण:

उपकरण संरचना:

यह मुख्य रूप से एक बेड वर्कटेबल, एक मूवेबल गैन्ट्री, एक मूवेबल स्लाइड सैडल, एक ड्रिलिंग और मिलिंग पावर हेड, एक स्वचालित स्नेहन डिवाइस, एक सुरक्षात्मक डिवाइस, एक परिसंचारी शीतलन डिवाइस, एक न्यूमेरिकल कंट्रोल सिस्टम, एक विद्युत प्रणाली और अन्य घटकों से बना है। रोलिंग गाइड जोड़े द्वारा समर्थित और निर्देशित और सटीक लीड स्क्रू जोड़े द्वारा संचालित, मशीन टूल उच्च पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता का दावा करता है।

1. मशीन बेड और वर्कबेंच:

मशीन बेड वेल्डिंग से गुजरता है, इसके बाद एनीलिंग और सटीक मशीनिंग होती है, जिसके परिणामस्वरूप शून्य विरूपण के साथ असाधारण गतिशील और स्थिर कठोरता होती है। बेड बेस के दोनों किनारों पर दो उच्च-सटीक रैखिक गाइड लगाए जाते हैं, जो गाइड स्लाइडर्स पर समान बल वितरण सुनिश्चित करते हैं और मशीन टूल की कठोरता के साथ-साथ तन्यता और संपीड़ित प्रतिरोध को महत्वपूर्ण रूप से बढ़ाते हैं। ड्राइव सिस्टम डबल-साइडेड ड्राइव के लिए सटीक बॉल स्क्रू असेंबली के साथ मिलकर एसी सर्वो मोटर्स का उपयोग करता है, जो वाई-अक्ष के साथ गैन्ट्री की गति की सुविधा प्रदान करता है। इसके अतिरिक्त, वर्कबेंच एक हाइड्रोलिक सिलेंडर क्लैम्पिंग सिस्टम से लैस है।

2. मोबाइल गैन्ट्री:

मोबाइल गैन्ट्री ग्रे आयरन (HT250) कास्टिंग से बना है, जिसमें इसके सामने की तरफ दो अल्ट्रा-हाई लोड-बेयरिंग रोलिंग रैखिक गाइड लगे हैं। एक सटीक बॉल स्क्रू का सेट, एक सर्वो मोटर के साथ मिलकर, पावर हेड स्लाइड प्लेट को एक्स-अक्ष के साथ चलने में सक्षम बनाता है, और ड्रिलिंग पावर हेड इस स्लाइड प्लेट पर लगा होता है। गैन्ट्री की गति एक सर्वो मोटर के माध्यम से महसूस की जाती है जो, एक सटीक युग्मन के माध्यम से, बॉल स्क्रू नट को बॉल स्क्रू पर घुमाने के लिए चलाती है।

3. मोबाइल सैडल:

मोबाइल सैडल एक सटीक कच्चा लोहा संरचनात्मक घटक है। यह दो अल्ट्रा-हाई लोड-बेयरिंग सीएनसी रैखिक रेल स्लाइड, सटीक बॉल स्क्रू जोड़े का एक सेट, और सर्वो मोटर से जुड़ा एक उच्च-सटीक प्लैनेटरी रिड्यूसर से लैस है। पेंच भार को कम करने और पेंच के सेवा जीवन को लम्बा करने के लिए पावर हेड के वजन को संतुलित किया जाता है। यह ड्रिलिंग पावर हेड को Z-अक्ष के साथ चलने के लिए चलाता है, जिससे फास्ट फॉरवर्ड, वर्किंग फॉरवर्ड, फास्ट बैकवर्ड और पावर हेड को रोकना, साथ ही स्वचालित चिप ब्रेकिंग, चिप रिट्रीटिंग और पॉज़ के कार्य सक्षम होते हैं।

सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन एक उच्च-प्रदर्शन औद्योगिक उपकरण है जिसे विशेष रूप से प्लेट और संरचनात्मक घटकों के सटीक प्रसंस्करण के लिए इंजीनियर किया गया है। इसके प्राथमिक अनुप्रयोगों में ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग सहित संचालन की एक व्यापक श्रृंखला शामिल है, जो फ्लैंज, डिस्क, रिंग और प्लेट जैसे वर्कपीस को लक्षित करते हैं, जिनकी मोटाई मशीन की निर्दिष्ट प्रभावी प्रसंस्करण रेंज के भीतर सख्ती से होती है।

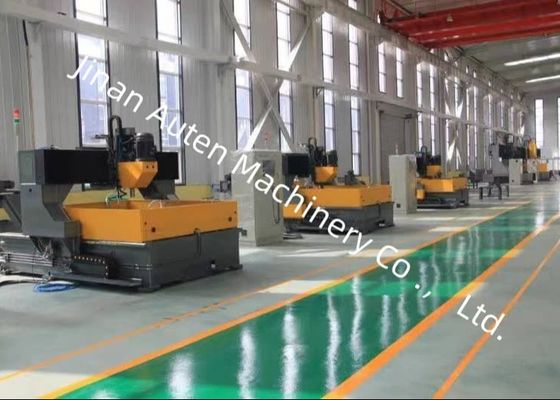

हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन स्टील संरचना कार्यशालाओं, पवन ऊर्जा और पुल क्षेत्रों में महत्वपूर्ण है।

स्टील कार्यशालाओं में, यह संरचनात्मक प्लेटों और कनेक्टर्स की सटीक ड्रिलिंग/मिलिंग को सक्षम बनाता है, जो मजबूत फ्रेम असेंबली सुनिश्चित करता है। पवन ऊर्जा के लिए, यह कठोर परिस्थितियों का सामना करने के लिए सटीकता के साथ टरबाइन टावरों और फ्लैंज को संसाधित करता है। पुल निर्माण में, यह गर्डर्स और ब्रैकेट को संभालता है, जो गतिशील भार के तहत स्थिर, टिकाऊ कनेक्शन की गारंटी देता है। इसकी दक्षता इन महत्वपूर्ण बुनियादी ढांचे और स्वच्छ ऊर्जा क्षेत्रों का समर्थन करती है।
