सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 2000x1600 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| टी-स्लॉट चौड़ाई: | 28 मिमी | स्पिंडल टेपर: | BT40 |
| अधिकतम व्यास: | 40 मिमी | Max.thickness: | ≤100 मिमी |
| टैपिंग व्यास: | एम 3-M24 | स्पिंडल की गति: | 30 ~ 3000 आर / मिनट |
| प्रमुखता देना: | 15KW CNC spindle motor,40mm drilling diameter CNC machine,flange drilling machine with servo motor |
||

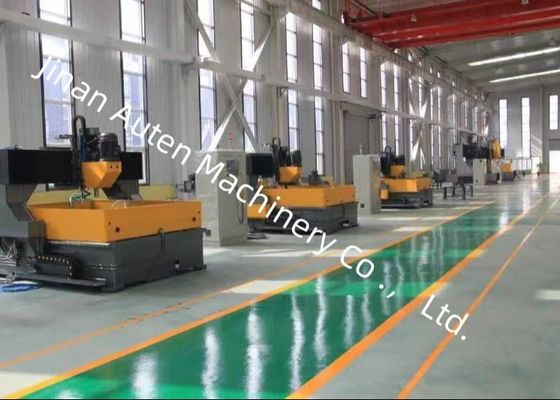

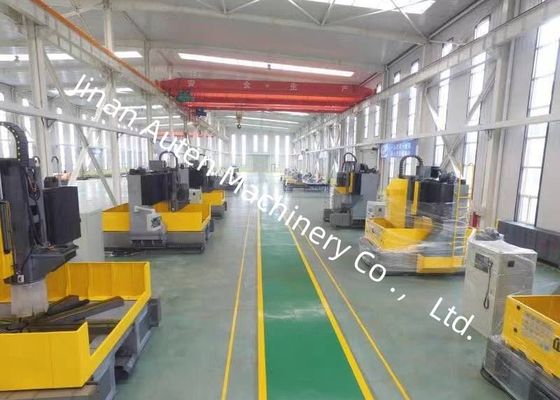

15KW सर्वो स्पिंडल मोटर पावर सीएनसी गैन्ट्री फ्लैंज ड्रिलिंग मशीन 40 मिमी ड्रिलिंग व्यास
अनुप्रयोग:
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन को मुख्य रूप से प्लेट और संरचनात्मक घटकों—जैसे फ्लैंज, डिस्क, रिंग और प्लेट—पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन करने के लिए डिज़ाइन किया गया है, जिनकी वर्कपीस मोटाई प्रभावी प्रसंस्करण दायरे में आती है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग की सुविधा प्रदान करता है। संपूर्ण मशीनिंग प्रक्रिया डिजिटल रूप से संचालित होती है, जो अत्यधिक उपयोगकर्ता के अनुकूल संचालन सुनिश्चित करती है। यह उपकरण उच्च परिशुद्धता के साथ स्वचालित उत्पादन का एहसास करने, कई किस्मों के अनुकूल होने और बड़े पैमाने पर निर्माण का समर्थन करने में सक्षम है।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 2000x1600 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| कार्यस्थान | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी40 | |
| अधिकतम ड्रिलिंग व्यास | Φ40 मिमी | |
| अधिकतम मोटाई | ≤100 मिमी | |
| टैपिंग व्यास | M3-M24 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 11kW/15kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600 मिमी | |
|
पावर हेड का पार्श्व आंदोलन (X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व आंदोलन गति | 0~8 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 2.4kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 2000 मिमी |
| फीड मूविंग स्पीड | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x2.4kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| मूविंग स्पीड | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.4kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| कुल आकार | लंबाई x चौड़ाई x ऊंचाई | 5300x3400x2700 मिमी |
1. ड्रिलिंग हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर का उपयोग करता है, जो टॉर्क आउटपुट को बढ़ाने के लिए एक विशेष परिशुद्धता स्पिंडल को एक दांतेदार सिंक्रोनस बेल्ट के माध्यम से शक्ति संचारित करता है। स्पिंडल एक जापानी कोणीय संपर्क बेयरिंग कॉन्फ़िगरेशन (सामने चार और पीछे दो, कुल छह पंक्तियाँ) से सुसज्जित है, जो स्टीप्लेस गति भिन्नता को सक्षम करता है। यह एक वायवीय टूल-चेंजिंग सिस्टम से सुसज्जित है, जो त्वरित और सुविधाजनक टूल प्रतिस्थापन सुनिश्चित करता है।
फीड मोशन को एक सर्वो मोटर द्वारा बॉल स्क्रू के साथ मिलकर संचालित किया जाता है। X और Y अक्ष लिंकेज कार्यक्षमता का समर्थन करते हैं और अर्ध-बंद-लूप नियंत्रण का उपयोग करते हैं, जो रैखिक और गोलाकार इंटरपोलेशन संचालन को सक्षम करता है। स्पिंडल एंड में एक BT50 टेपर होल है, जिसके साथ एक हाई-स्पीड रोटरी जॉइंट है, और यह सेंटर आउटलेट के माध्यम से एक हाई-स्पीड यू-ड्रिल के साथ प्रसंस्करण करने में सक्षम है।
2. ट्रांसमिशन डिवाइस:
यह ताइवान से आयातित गाइड रेल और स्लाइडर्स को शामिल करते हुए एक उच्च-परिशुद्धता डिजाइन को अपनाता है, जो सुचारू संचालन सुनिश्चित करता है और भारी-लोड क्षमता को प्रभावी ढंग से बढ़ाता है।
(1) X-अक्ष और Z-अक्ष प्रत्येक पार्श्व और अनुदैर्ध्य आंदोलन के लिए क्रमशः मार्गदर्शन और भार-वहन ट्रैक के रूप में दो रोलिंग रैखिक गाइड का उपयोग करते हैं, जो उच्च गति ड्रिलिंग की तकनीकी आवश्यकताओं को पूरा कर सकते हैं। X-अक्ष और Z-अक्ष का ट्रांसमिशन घूर्णन के लिए सटीक बॉल स्क्रू को चलाने के लिए AC सर्वो मोटर्स का उपयोग करता है, जिससे रैखिक गति का एहसास होता है।
(2) Y-अक्ष प्रत्येक तरफ दो भारी-शुल्क वाले रोलिंग रैखिक गाइड से सुसज्जित है, जिनमें से एक में साइड-हैंगिंग संरचना है, जो सामूहिक रूप से Y-अक्ष स्लाइडिंग ट्रैक बनाती है। यह कॉन्फ़िगरेशन गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति, उत्कृष्ट कंपन अवशोषण प्रदर्शन और विस्तारित सेवा जीवन जैसे तकनीकी लाभों को भी शामिल करता है।
X-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को अपनाता है: प्रत्येक तरफ एक सर्वो मोटर स्थापित है, जो सिंक्रोनस रूप से बॉल स्क्रू को घुमाता है, जिससे गैन्ट्री फ्रेम चलता है और सीएनसी मशीनिंग संचालन सक्षम होता है।
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन प्लेट और संरचनात्मक घटकों की सटीक मशीनिंग के लिए विशेष रूप से विकसित एक उच्च-प्रदर्शन औद्योगिक उपकरण है। इसके मुख्य अनुप्रयोगों में ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग सहित संचालन की एक विस्तृत श्रृंखला शामिल है, जो फ्लैंज, डिस्क, रिंग और प्लेट जैसे वर्कपीस पर केंद्रित है, जिनकी मोटाई मशीन के निर्दिष्ट प्रभावी प्रसंस्करण रेंज के भीतर सख्ती से होती है।
हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन स्टील संरचना कार्यशालाओं, पवन ऊर्जा उत्पादन और पुल निर्माण जैसे क्षेत्रों में एक महत्वपूर्ण भूमिका निभाती है।
स्टील संरचना कार्यशालाओं के भीतर, यह संरचनात्मक प्लेटों और कनेक्टिंग घटकों की सटीक ड्रिलिंग और मिलिंग की सुविधा प्रदान करता है, जो फ्रेमवर्क के मजबूत संयोजन को सुनिश्चित करता है। पवन ऊर्जा डोमेन में, यह टरबाइन टावरों और फ्लैंज भागों को उच्च परिशुद्धता के साथ संसाधित करता है, जिससे वे कठोर पर्यावरणीय परिस्थितियों का सामना करने में सक्षम होते हैं। पुल निर्माण के लिए, यह गर्डर्स और ब्रैकेट की मशीनिंग को संभालता है, जो गतिशील भार के तहत स्थिर और टिकाऊ कनेक्शन सुनिश्चित करता है। इसकी परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचे और स्वच्छ ऊर्जा क्षेत्रों को मजबूत समर्थन प्रदान करती है।
