2000~13000 मिमी बीम की लंबाई उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन 10#~40# चैनल स्टील
मशीन टूल्स का प्रयोग:
यह मशीन उपकरण मुख्य रूप से एच-आकार के स्टील, चैनल स्टील और अन्य प्रकार के स्टील पर ड्रिलिंग, टैपिंग और मार्किंग संचालन के लिए डिज़ाइन किया गया है।यह स्टील के तीन चेहरे पर ड्रिलिंग करने के लिए तीन BT40 उच्च गति धुरी का उपयोग करता है, प्रत्येक मुखौटे के लिए एक धुरी आवंटित की जाती है। संबंधित पंक्ति प्रकार के उपकरण पत्रिका ड्रिल बिट्स के 4 विनिर्देशों तक रख सकती है।
इसमें उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, संचालन में आसानी और व्यापक प्रयोज्यता है। इस प्रकार इसका उपयोग निर्माण, गैरेज,टावर, और ग्रिड।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100 मिमी | ||
| बीम की लंबाई | 2000-13000 मिमी | ||
| चैनल स्टील | 10# ₹40# | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 11 किलोवाट | ||
| धुरी की गति | 100~3000 रु/मिनट | ||
| छेद का व्यास | φ5?? φ30 मिमी | ||
| सीएनसी अक्ष | एक्स अक्ष की सर्वो मोटर शक्ति | लगभग 4.5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 किलोवाट | ||
| ड्रिलिंग इन्फ्यूडिंग के सर्वो मोटर | लगभग 2 किलोवाट | ||
| औजार पत्रिका | Qty. | 3 | |
| प्रकार | पंक्ति शैली | ||
| उपकरण पत्रिका क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए अनुमेय विचलन मूल्य ±0.2 मिमी बढ़ जाता है और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
मशीन उपकरण संरचना और विन्यासः
इस मशीन उपकरण मुख्य रूप से एक ड्रिलिंग इकाई, खिला ट्रॉली, खिला चैनल, डिस्चार्जिंग चैनल, शीतलन प्रणाली, हाइड्रोलिक प्रणाली, वायवीय प्रणाली, स्नेहन प्रणाली,और विद्युत प्रणाली, अन्य घटकों के बीच। मशीन उपकरण एक स्थिर बिस्तर और एक चलती workpiece की विशेषता एक संरचना को अपनाता है। यह त्रि-आयामी ड्रिलिंग संरचना स्वचालित उत्पादन की सुविधा देता है।

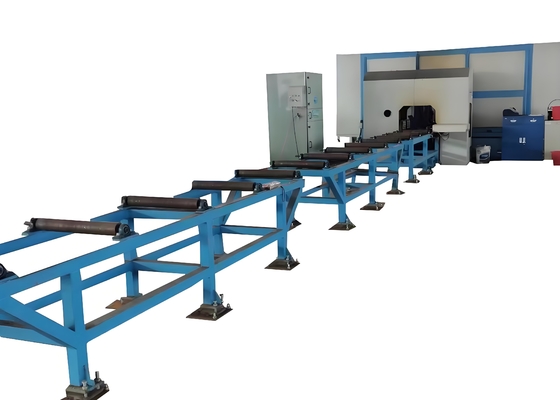

1ड्रिलिंग मशीन
ड्रिलिंग मशीन मुख्य रूप से आधार, बिस्तर, चलती स्लाइड, धुरी बॉक्स, ऊपरी प्रेसिंग डिवाइस, साइड क्लैंपिंग डिवाइस और पंक्ति उपकरण पत्रिका से बनी होती है।

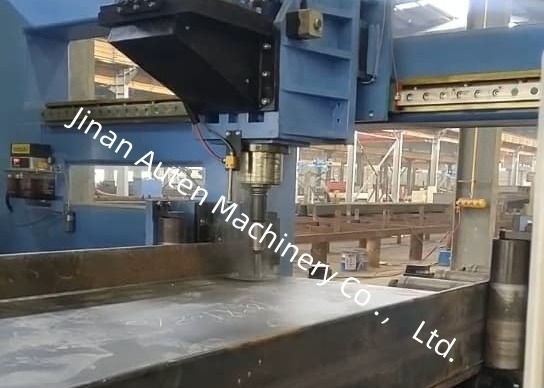

मशीन उपकरण तीन धुरी बॉक्स से लैस हैः स्थिर पक्ष धुरी बॉक्स, चल पक्ष धुरी बॉक्स, और ऊपरी इकाई धुरी बॉक्स,जो क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग संचालन के लिए उपयोग किए जाते हैंप्रत्येक धुरी बॉक्स स्वतंत्र रूप से काम कर सकता है और एक साथ ड्रिलिंग कर सकता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।प्रत्येक धुरी बॉक्स BT40 उच्च गति यांत्रिक धुरी के एक सेट से लैस है, और संबंधित पंक्ति उपकरण पत्रिका विभिन्न व्यास के अधिकतम 4 ड्रिल बिट्स को समायोजित कर सकती है (जब कोई उपकरण धुरी पर नहीं लगाया जाता है) ।यह एक एकल workpiece clamping में 4 अलग छेद व्यास के स्वचालित प्रसंस्करण के लिए अनुमति देता है.
2. ट्रॉली खिला रहा है
भोजन ट्रॉली गियर, सर्वो मोटर्स और मैनिपुलेटर से बना है। मैनिपुलेटर वर्कपीस को क्लैंप करता है और एक सर्वो मोटर द्वारा संचालित होता है। गियर रैक के ट्रांसमिशन के माध्यम से, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गियर रैक, गकाम का टुकड़ा X दिशा में खिलाया जाता है, जो ड्रिलिंग ऑपरेशन की अनुदैर्ध्य मशीनिंग सटीकता सुनिश्चित करता है।
3भोजन चैनल
भोजन चैनल एक चैनल ब्रैकेट, समर्थन रोलर्स, साइड पोजिशनिंग रोलर्स, साइड पुशिंग तंत्र, रैक और अन्य घटकों से बना है।यह प्रसंस्करण की प्रतीक्षा कर रहे workpieces ले जाने के लिए बनाया गया हैएक फोटोइलेक्ट्रिक स्विच चैनल के सामने के छोर पर लगाया जाता है ताकि वर्कपीस के अग्रिम किनारे का पता लगाया जा सके, जिससे एक्स-दिशा प्रसंस्करण संदर्भ निर्धारित किया जा सके।साइड पोजिशनिंग रोलर्स Y दिशा में वर्कपीस की मोटी पोजिशनिंग करते हैं, जबकि साइड पुशिंग तंत्र अपनी स्थिति को सुरक्षित करने के लिए साइड पोजिशनिंग रोलर्स के खिलाफ वर्कपीस को दबाते हैं।
यह मशीन उपकरण मुख्य रूप से एच-आकार के स्टील, चैनल स्टील और विभिन्न अन्य प्रकार के स्टील पर ड्रिलिंग, टैपिंग और मार्किंग ऑपरेशन करने के लिए डिज़ाइन किया गया है।यह विभिन्न विनिर्देशों के साथ स्टील के काम के टुकड़ों की एक विस्तृत श्रृंखला को संभालने में सक्षम हैउदाहरण के लिए, नमूना डिस्प्ले में,यह विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच आकार के स्टील के नमूनों पर अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकता है, साथ ही विभिन्न आकारों के चैनल स्टील के नमूने। ये प्रदर्शित नमूने स्पष्ट रूप से सटीक छेद स्थितियों, चिकनी टैप धागे,और स्पष्ट मार्किंग पैटर्न, व्यावहारिक अनुप्रयोगों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रतिबिंबित करता है।इस तरह के नमूना प्रदर्शन ग्राहकों को मशीन उपकरण के प्रदर्शन और उनकी विशिष्ट प्रसंस्करण आवश्यकताओं के लिए उपयुक्तता को समझने के लिए सबूत प्रदान करते हैं.
उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन स्टील संरचना कार्यशालाओं और पुल निर्माण में प्रमुख अनुप्रयोग पाती है।
इस्पात संरचना कार्यशालाओं में, यह सटीक रूप से फ्रेम और समर्थन के लिए एच बीम का प्रसंस्करण करता है, स्थिर विधानसभा सुनिश्चित करता है।दीर्घकालिक भारों का सामना करने के लिए संरचनात्मक अखंडता में वृद्धिइसकी दक्षता इन महत्वपूर्ण बुनियादी ढांचे के क्षेत्रों का विश्वसनीय रूप से समर्थन करती है।
