उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11kw | स्पिंडल की गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | 11KW CNC beam drilling machine,CNC I beam tapping machine,3pcs spindle shearing machine |
||

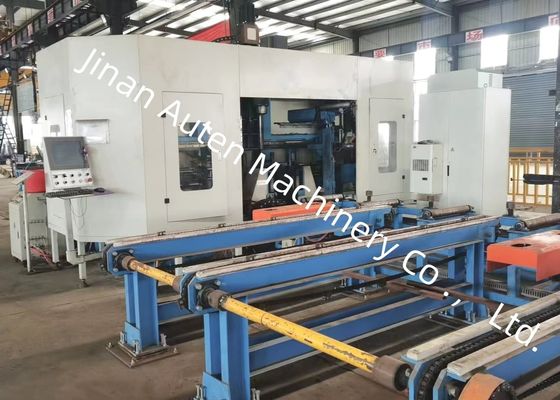

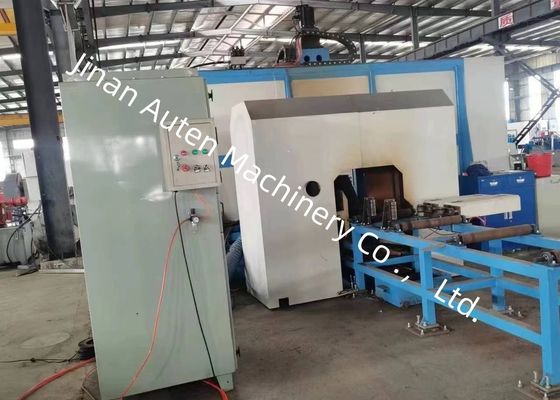

3pcs मुख्य स्पिंडल सीएनसी आई बीम ड्रिलिंग, शीयरिंग और टैपिंग मशीन 11KW मोटर पावर
मशीन टूल का उपयोग:
यह मशीन टूल मुख्य रूप से एच-आकार के स्टील, चैनल स्टील और अन्य स्टील किस्मों पर ड्रिलिंग, टैपिंग और मार्किंग कार्यों के लिए डिज़ाइन किया गया है। यह तीन BT40 हाई-स्पीड स्पिंडल का उपयोग करता है, जिसमें से प्रत्येक स्टील के एक चेहरे के लिए समर्पित है, जो तीन सतहों पर एक साथ ड्रिलिंग करने में सक्षम बनाता है। मिलान करने वाला पंक्ति-प्रकार का टूल मैगज़ीन 4 ड्रिल बिट विनिर्देशों तक समायोजित कर सकता है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～13000mm | ||
| चैनल स्टील | 10#～40# | ||
| मुख्य स्पिंडल | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद का व्यास | φ5～φ30 mm | ||
| सीएनसी अक्ष | X अक्ष का सर्वो मोटर पावर | लगभग 4.5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद की दूरी का विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमति योग्य विचलन मान छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 mm | ||
मशीन टूल संरचना और विन्यास:
यह मशीन टूल मुख्य रूप से एक ड्रिलिंग यूनिट, फीडिंग ट्रॉली, फीडिंग चैनल, डिस्चार्जिंग चैनल, कूलिंग सिस्टम, हाइड्रोलिक सिस्टम, न्यूमेटिक सिस्टम, लुब्रिकेशन सिस्टम और इलेक्ट्रिकल सिस्टम, अन्य घटकों से बना है। यह एक निश्चित बिस्तर और एक चल वर्कपीस के साथ एक संरचना अपनाता है। यह त्रि-आयामी ड्रिलिंग विन्यास स्वचालित उत्पादन को बढ़ावा देता है।
1. डिस्चार्जिंग चैनल
डिस्चार्जिंग चैनल एक चैनल ब्रैकेट, सपोर्ट रोलर्स और अन्य घटकों से बना है, जो उन वर्कपीस को ले जाने का काम करता है जिन्होंने प्रसंस्करण पूरा कर लिया है।
2. कूलिंग सिस्टम
ड्रिल बिट को एक आंतरिक स्पिंडल कूलिंग विधि के माध्यम से ठंडा किया जाता है।
3. हाइड्रोलिक सिस्टम
यह वर्कपीस क्लैम्पिंग डिवाइस और टूल सिलेंडर को पावर देने के लिए डिज़ाइन किया गया है।
4. न्यूमेटिक सिस्टम
इसका उपयोग वर्कपीस क्लैम्पिंग, स्पिंडल एयर-ब्लोइंग और संबंधित कार्यों के लिए पावर प्रदान करने के लिए किया जाता है।
5. लुब्रिकेशन सिस्टम
केन्द्रीकृत स्नेहन और मैनुअल स्नेहन का एक संयोजन अपनाया जाता है। एक केन्द्रीकृत स्नेहन उपकरण का उपयोग विशिष्ट रैखिक गाइड और लीड स्क्रू को समय पर और मात्रात्मक तरीके से चिकनाई देने के लिए किया जाता है, जबकि अन्य स्नेहन बिंदुओं को मैनुअल स्नेहन के माध्यम से बनाए रखा जाता है।
6. इलेक्ट्रिकल सिस्टम
मशीन टूल की नियंत्रण प्रणाली में एक होस्ट कंप्यूटर, पीएलसी और अन्य घटक शामिल हैं।
प्रोग्रामिंग विधि: प्रसंस्करण कार्यक्रम CAD आरेखों या मशीनिंग मापदंडों को USB इंटरफ़ेस या कीबोर्ड के माध्यम से इनपुट करके उत्पन्न किए जाते हैं। इन कार्यक्रमों को भाग संख्या के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और संचारित किया जा सकता है। मशीन टूल व्यक्तिगत मशीनिंग मापदंडों पर स्वतंत्र नियंत्रण के साथ मैनुअल समायोजन और संपूर्ण प्रसंस्करण अनुक्रम के लिए स्वचालित नियंत्रण दोनों का समर्थन करता है।
यह मशीन टूल मुख्य रूप से एच-आकार के स्टील, चैनल स्टील और विभिन्न प्रकार के अन्य स्टील प्रकारों पर ड्रिलिंग, टैपिंग और मार्किंग कार्यों के लिए डिज़ाइन किया गया है। यह विभिन्न विशिष्टताओं के स्टील वर्कपीस को संभाल सकता है, जो सटीक और कुशल प्रसंस्करण सुनिश्चित करता है। उदाहरण के लिए, नमूना प्रदर्शनों में, यह विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ मानक एच-आकार के स्टील नमूनों के साथ-साथ विभिन्न आयामों के चैनल स्टील नमूनों पर अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकता है। ये प्रदर्शित नमूने स्पष्ट रूप से मशीन टूल की सटीक छेद स्थिति, चिकनी टैप किए गए धागे और विशिष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को प्रदर्शित करते हैं, जो व्यावहारिक अनुप्रयोगों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से दर्शाता है। ऐसे नमूना प्रदर्शन ग्राहकों को मशीन टूल के प्रदर्शन और उनकी विशिष्ट प्रसंस्करण आवश्यकताओं के लिए इसकी उपयुक्तता का आकलन करने के लिए सबूत प्रदान करते हैं।
हाई स्पीड सीएनसी एच बीम ड्रिलिंग मशीन का उपयोग मुख्य रूप से स्टील संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में किया जाता है।
स्टील संरचना कार्यशालाओं के भीतर, यह फ्रेमवर्क और सपोर्ट के लिए एच-बीम का सटीक प्रसंस्करण करता है, जो स्थिर असेंबली की गारंटी देता है। पुल निर्माण में, यह एच-बीम की उच्च-सटीक ड्रिलिंग करता है, जो दीर्घकालिक भार को सहन करने के लिए संरचनात्मक अखंडता को मजबूत करता है। इसकी परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा डोमेन को विश्वसनीय समर्थन प्रदान करती है।
