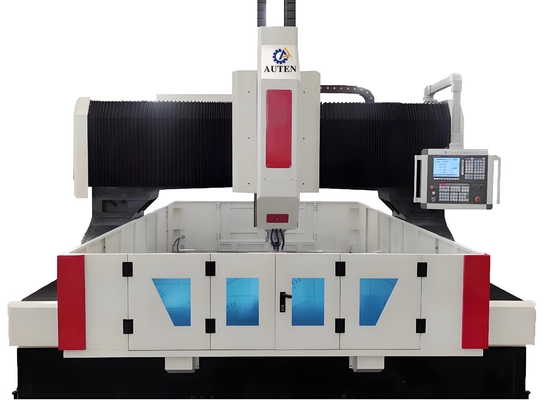

11KW/15KW सर्वो स्पिंडल मोटर पावर सीएनसी गैन्ट्री ड्रिलिंग एंड फ्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई

11KW/15KW सर्वो स्पिंडल मोटर पावर सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन 28mm टी-स्लॉट चौड़ाई

अनुप्रयोग:

सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों—जैसे फ्लैंज, डिस्क, रिंग और प्लेट—पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन करने के लिए डिज़ाइन की गई है, जहाँ वर्कपीस की मोटाई इसकी प्रभावी प्रसंस्करण सीमा के भीतर आती है। यह एकल-सामग्री भागों और समग्र सामग्री दोनों में थ्रू होल और ब्लाइंड होल की ड्रिलिंग की अनुमति देता है। संपूर्ण मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो अत्यधिक उपयोगकर्ता के अनुकूल संचालन की गारंटी देती है। यह उपकरण उच्च परिशुद्धता के साथ स्वचालित उत्पादन का एहसास करने, बहु-विविधता प्रसंस्करण आवश्यकताओं के अनुकूल होने और बड़े पैमाने पर विनिर्माण की सुविधा प्रदान करने में सक्षम है।

विशेषताएँ:

उत्पाद की विशेषताएं

1. मशीन बेड और वर्कबेंच

मशीन बेड पहले वेल्डिंग से गुजरता है, इसके बाद एनीलिंग उपचार और बाद में सटीक मशीनिंग होती है। यह असाधारण गतिशील और स्थैतिक कठोरता प्रदर्शित करता है, जो बिना विकृति के संरचनात्मक स्थिरता बनाए रखता है। बेड बेस के दोनों किनारों पर दो उच्च-परिशुद्धता रैखिक गाइड लगे होते हैं, जो गाइड स्लाइडर्स पर समान बल वितरण सुनिश्चित करते हैं। यह डिज़ाइन मशीन टूल की समग्र कठोरता के साथ-साथ इसके तन्य और संपीड़ित प्रतिरोध को महत्वपूर्ण रूप से बढ़ाता है। ड्राइव सिस्टम डबल-साइडेड ड्राइविंग के लिए सटीक बॉल स्क्रू असेंबली के साथ युग्मित एसी सर्वो मोटर्स को अपनाता है, जिससे गैन्ट्री Y-अक्ष के साथ आगे बढ़ सकता है। इसके अतिरिक्त, वर्कबेंच को प्रसंस्करण के दौरान वर्कपीस को सुरक्षित करने के लिए एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम से सुसज्जित किया गया है।

2. मोबाइल गैन्ट्री

मोबाइल गैन्ट्री ग्रे आयरन (HT250) कास्टिंग से निर्मित है। गैन्ट्री के सामने की तरफ दो रोलिंग रैखिक गाइड लगे हैं जिनमें अल्ट्रा-हाई लोड-बेयरिंग क्षमता है। सटीक बॉल स्क्रू और एक सर्वो मोटर का एक सेट X-अक्ष के साथ पावर हेड स्लाइडिंग प्लेट को आगे बढ़ने में सक्षम करने के लिए मिलकर काम करता है, और ड्रिलिंग पावर हेड को पावर हेड स्लाइडिंग प्लेट पर स्थापित किया गया है।
गैन्ट्री की गति एक सटीक युग्मन के माध्यम से महसूस की जाती है: सर्वो मोटर बॉल स्क्रू पर बॉल स्क्रू नट को घुमाता है, जिससे गैन्ट्री की गति की सुविधा मिलती है।

3. ड्रिलिंग पावर हेड

ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर का उपयोग करता है, जो टॉर्क आउटपुट को बढ़ाने के लिए एक समर्पित सटीक स्पिंडल को एक दांतेदार सिंक्रोनस बेल्ट के माध्यम से शक्ति संचारित करता है। स्पिंडल जापानी कोणीय संपर्क बीयरिंग से सुसज्जित है जो “चार-सामने, दो-पीछे” विन्यास (कुल छह पंक्तियों) में व्यवस्थित हैं, जो स्टीप्लेस गति समायोजन को सक्षम करते हैं। एक वायवीय उपकरण परिवर्तन प्रणाली स्पिंडल के साथ एकीकृत है, जो त्वरित और सुविधाजनक उपकरण प्रतिस्थापन सुनिश्चित करती है। फीडिंग तंत्र एक सर्वो मोटर और एक बॉल स्क्रू द्वारा संचालित होता है; X और Y अक्ष लिंकेज का समर्थन करते हैं और अर्ध-बंद-लूप नियंत्रण को अपनाते हैं, जिससे रैखिक और गोलाकार प्रक्षेप कार्यों का एहसास हो सकता है। स्पिंडल एंड में एक BT50 टेपर होल है और यह एक हाई-स्पीड रोटरी जॉइंट से सुसज्जित है। यह सेंटर वाटर डिस्चार्ज कार्यक्षमता के साथ हाई-स्पीड यू-ड्रिल का उपयोग करके प्रसंस्करण संचालन का समर्थन करता है।

4. स्वचालित स्नेहन डिवाइस और सुरक्षात्मक डिवाइस

यह मशीन टूल ताइवान-निर्मित वॉल्यूमेट्रिक आंशिक-दबाव स्वचालित स्नेहन डिवाइस से सुसज्जित है। यह बिना किसी डेड ज़ोन के गाइड रेल, लीड स्क्रू और रैक्स जैसे मूविंग पेयर के स्वचालित स्नेहन को सक्षम करता है, जो मशीन टूल के सेवा जीवन को प्रभावी ढंग से सुरक्षित करता है। मशीन टूल के X-अक्ष और Y-अक्ष धूल-प्रूफ सुरक्षात्मक कवर से सुसज्जित हैं, जबकि वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश शील्ड स्थापित हैं ताकि परिचालन सुरक्षा बढ़ाई जा सके।

सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन प्लेटों और संरचनात्मक घटकों के सटीक प्रसंस्करण के लिए बनाया गया एक उच्च-प्रदर्शन औद्योगिक उपकरण है। इसके प्राथमिक अनुप्रयोगों में ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग सहित संचालन का एक व्यापक दायरा शामिल है। यह वर्कपीस जैसे फ्लैंज, डिस्क, रिंग और प्लेट के लिए डिज़ाइन किया गया है, जहाँ वर्कपीस की मोटाई सख्ती से मशीन की निर्दिष्ट प्रभावी प्रसंस्करण सीमा के भीतर आती है।

हाई स्पीड सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन स्टील संरचना कार्यशालाओं, पवन ऊर्जा परियोजनाओं और पुल निर्माण क्षेत्रों में एक महत्वपूर्ण उपकरण के रूप में कार्य करती है। स्टील संरचना कार्यशालाओं के भीतर, यह संरचनात्मक प्लेटों और कनेक्टर्स पर सटीक ड्रिलिंग और मिलिंग संचालन को सक्षम करता है, जो स्टील फ्रेम की मजबूत असेंबली के लिए एक ठोस नींव रखता है। पवन ऊर्जा अनुप्रयोगों के लिए, यह पवन टरबाइन टावरों और फ्लैंज को उच्च परिशुद्धता के साथ संसाधित करता है—यह सुनिश्चित करने के लिए महत्वपूर्ण है कि ये घटक कठोर परिचालन स्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना कर सकें। पुल निर्माण में, यह गर्डर्स और ब्रैकेट की मशीनिंग को संभालता है, जो पुल की दीर्घकालिक सेवा के दौरान गतिशील भार का सामना कर सकने वाले स्थिर और टिकाऊ कनेक्शन की गारंटी देता है। इसकी असाधारण परिचालन दक्षता इन महत्वपूर्ण क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है, जो बुनियादी ढांचे के विकास और स्वच्छ ऊर्जा उन्नति का समर्थन करते हैं।
