उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11kw | स्पिंडल की गति: | 100 ～ 3000 आर/मिनट |
2000～13000mm बीम लंबाई सीएनसी एच बीम ड्रिलिंग मशीन 2KW सर्वो मोटर ड्रिलिंग इनफीडिंग
मशीन टूल का उपयोग:
यह मशीन टूल मुख्य रूप से एच-बीम और चैनल स्टील जैसी स्टील सामग्री पर ड्रिलिंग, टैपिंग और मार्किंग ऑपरेशन के लिए डिज़ाइन किया गया है। यह स्टील के तीन किनारों पर ड्रिलिंग ऑपरेशन करने के लिए तीन BT40 हाई-स्पीड स्पिंडल को अपनाता है - प्रत्येक तरफ एक स्पिंडल आवंटित किया जाता है। संबंधित पंक्ति-प्रकार का टूल मैगज़ीन 4 विशिष्टताओं तक ड्रिल बिट्स को समायोजित कर सकता है। इसमें उच्च प्रसंस्करण दक्षता, उच्च परिशुद्धता, आसान संचालन और व्यापक प्रयोज्यता की विशेषताएं हैं।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～13000mm | ||
| चैनल स्टील | 10#～40# | ||
| मुख्य स्पिंडल | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद का व्यास | φ5～φ30 mm | ||
| सीएनसी अक्ष | एक्स अक्ष का सर्वो मोटर पावर | लगभग 4.5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद की दूरी का विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 mm | ||
मशीन टूल संरचना और विन्यास

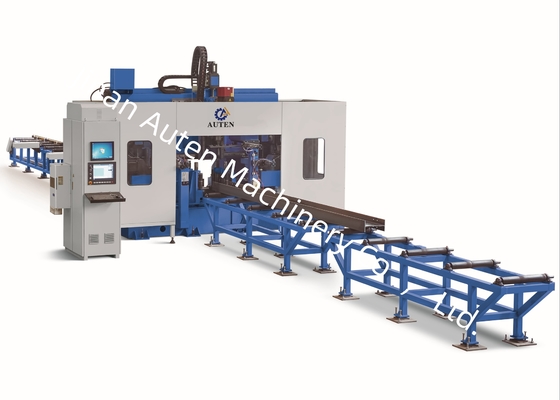

यह मशीन टूल मुख्य रूप से एक ड्रिलिंग यूनिट, एक फीडिंग ट्रॉली, एक फीडिंग चैनल, एक डिस्चार्जिंग चैनल, एक कूलिंग सिस्टम, एक हाइड्रोलिक सिस्टम, एक वायवीय सिस्टम, एक स्नेहन प्रणाली, एक विद्युत प्रणाली और अन्य प्रमुख घटकों से बना है। मशीन टूल एक निश्चित बिस्तर और एक जंगम वर्कपीस प्लेटफॉर्म की विशेषता वाली एक संरचनात्मक डिजाइन को अपनाता है। 3डी ड्रिलिंग के लिए यह विन्यास स्वचालित उत्पादन प्रक्रियाओं के कार्यान्वयन की सुविधा प्रदान करता है, जिससे परिचालन दक्षता और स्थिरता में वृद्धि होती है।
1. ड्रिलिंग यूनिट
ड्रिलिंग यूनिट मुख्य रूप से एक आधार, एक मशीन बिस्तर, एक जंगम स्लाइड, एक स्पिंडल हेडस्टॉक, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति-प्रकार के टूल मैगज़ीन से बना है।

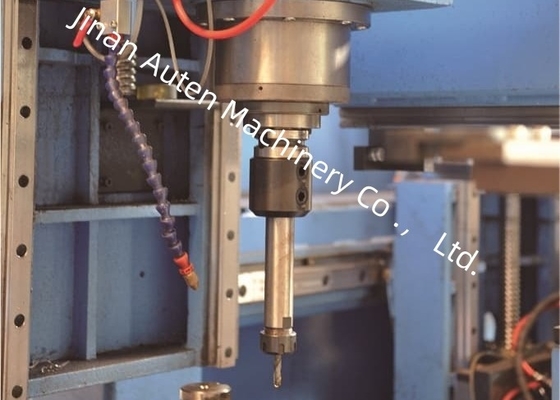

मशीन टूल तीन स्पिंडल हेडस्टॉक से लैस है, विशेष रूप से फिक्स्ड-साइड स्पिंडल हेडस्टॉक, मूवेबल-साइड स्पिंडल हेडस्टॉक और अपर-यूनिट स्पिंडल हेडस्टॉक। इन हेडस्टॉक का उपयोग क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग ऑपरेशन के लिए किया जाता है। प्रत्येक स्पिंडल हेडस्टॉक स्वतंत्र संचालन का समर्थन करता है और एक साथ ड्रिलिंग कार्य कर सकता है - यह समानांतर प्रसंस्करण क्षमता उत्पादन दक्षता को महत्वपूर्ण रूप से बढ़ाती है।
2. फीडिंग ट्रॉली
फीडिंग ट्रॉली में गियर, सर्वो मोटर और मैनिपुलेटर शामिल हैं। मैनिपुलेटर वर्कपीस को सुरक्षित करता है और एक सर्वो मोटर द्वारा संचालित होता है; रैक-एंड-पिनियन ड्राइव के माध्यम से, यह वर्कपीस को एक्स-दिशा के साथ फीड करता है। यह डिज़ाइन ड्रिलिंग ऑपरेशन की अनुदैर्ध्य प्रसंस्करण सटीकता सुनिश्चित करता है, जो सुसंगत वर्कपीस गुणवत्ता के लिए एक ठोस आधार रखता है।
3. फीडिंग चैनल
फीडिंग चैनल एक चैनल ब्रैकेट, सपोर्ट रोलर्स, साइड पोजिशनिंग रोलर्स, साइड पुशिंग मैकेनिज्म, रैक और अन्य घटकों से बना है। इसे संसाधित किए जाने वाले वर्कपीस को ले जाने के लिए डिज़ाइन किया गया है। चैनल के सामने के सिरे पर एक फोटोइलेक्ट्रिक स्विच लगाया जाता है; यह स्विच वर्कपीस के सामने के सिरे का पता लगाता है और एक्स-दिशा प्रसंस्करण संदर्भ की पहचान करता है। साइड पोजिशनिंग रोलर्स वाई-दिशा के साथ वर्कपीस की रफ पोजिशनिंग करते हैं, जबकि साइड पुशिंग मैकेनिज्म स्थिर पोजिशनिंग सुनिश्चित करने के लिए वर्कपीस को साइड पोजिशनिंग रोलर्स के खिलाफ दबाते हैं।
यह मशीन टूल मुख्य रूप से एच-बीम, चैनल स्टील और विभिन्न प्रकार के अन्य स्टील वर्कपीस पर ड्रिलिंग, टैपिंग और मार्किंग ऑपरेशन के लिए इंजीनियर है। यह उच्च परिशुद्धता और परिचालन दक्षता दोनों सुनिश्चित करते हुए, प्रक्रिया के दौरान विभिन्न विशिष्टताओं के स्टील घटकों को संसाधित करने में सक्षम है।
नमूना प्रदर्शनों में, उदाहरण के लिए, मशीन टूल मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ) के साथ-साथ विभिन्न आयामों के चैनल स्टील नमूनों पर अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकता है। ये प्रदर्शित नमूने स्पष्ट रूप से मशीन टूल की सटीक छेद पोजिशनिंग, चिकनी टैप्ड थ्रेड्स और विशिष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को प्रदर्शित करते हैं - व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और विश्वसनीयता को पूरी तरह से दर्शाते हैं।
हाई स्पीड सीएनसी एच बीम ड्रिलिंग मशीन मुख्य रूप से स्टील संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में लागू होती है। स्टील संरचना कार्यशालाओं के भीतर, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर के लिए उपयोग किए जाने वाले एच-बीम पर सटीक प्रसंस्करण करता है, जो स्थिर असेंबली के लिए एक ठोस आधार रखता है। पुल निर्माण परिदृश्यों में, यह एच-बीम पर उच्च-सटीक ड्रिलिंग ऑपरेशन करता है, जो दीर्घकालिक भार का सामना करने के लिए संरचनात्मक अखंडता को बढ़ाने में मदद करता है। इसकी उच्च परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है।
