सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| समारोह: | ड्रिलिंग | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 700 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 ～ 12200 मिमी |
| मुख्य धुरी मॉडल: | BT40 | मोटर -शक्ति: | 11kw |
| स्पिंडल की गति: | 100 ～ 3000 आर/मिनट | छेद व्यास: | φ5 φ φ30 मिमी |

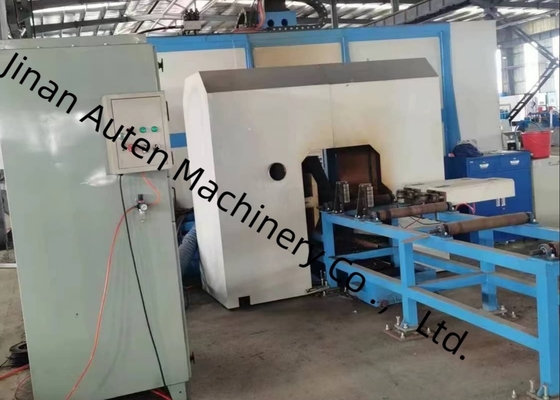

700×500mm चौड़ाई X ऊंचाई 3D CNC H बीम ड्रिलिंग टैपिंग मशीन φ5～φ30 मिमी छेद व्यास
अनुप्रयोग उद्योग:
यह मशीन टूल विशेष रूप से H-आकार के स्टील पर ड्रिलिंग कार्यों के लिए डिज़ाइन किया गया है। यह वर्कपीस ड्रिलिंग करने के लिए तीन हाई-स्पीड सटीक ड्रिलिंग स्पिंडल का उपयोग करता है, जो उच्च मशीनिंग सटीकता और आसान संचालन का दावा करता है। स्टील संरचना उद्योग में एक आवश्यक उच्च-दक्षता उपकरण के रूप में, इसका व्यापक रूप से निर्माण, पुल इंजीनियरिंग, टावर मास्ट, ग्रिड संरचनाओं और अन्य संबंधित क्षेत्रों में उपयोग किया जाता है।
विशेष विवरण:
| H बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 700×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～12200mm | ||
| मुख्य धुरी | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर शक्ति | 11 kW | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद व्यास | φ5～φ30 mm | ||
| CNC अक्ष | X अक्ष की सर्वो मोटर शक्ति | लगभग 5 kW | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 1.5 kW | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष की सर्वो मोटर शक्ति | लगभग 3 kW | ||
| ड्रिलिंग इनफीडिंग की सर्वो मोटर | लगभग 2 kW | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 mm | ||
| मशीन का आकार | लगभग 33x5.5x3.3m | ||
CNC ड्रिलिंग मशीन लाइन के घटक
CNC ड्रिलिंग मशीन लाइन मुख्य रूप से मुख्य मशीन बॉडी, एक CNC फीडिंग सिस्टम, एक आउट-फीडिंग कन्वेयर, एक कूलिंग सिस्टम, एक हाइड्रोलिक सिस्टम, एक वायवीय सिस्टम, एक स्नेहन प्रणाली, एक विद्युत प्रणाली और एक अपशिष्ट सामग्री कार्ट सहित मुख्य घटकों से बनी है। उत्पादन लाइन एक निश्चित बिस्तर संरचना को एक चल वर्कपीस-कैरिंग संरचना के साथ जोड़ती है। इस संरचनात्मक डिजाइन द्वारा सक्षम 3D ड्रिलिंग कार्यक्षमता स्वचालित उत्पादन प्रक्रियाओं के कार्यान्वयन की सुविधा प्रदान करती है, जो कुशल और सुसंगत विनिर्माण कार्यों का समर्थन करती है।
1. मुख्य मशीन बॉडी
मुख्य मशीन बॉडी मुख्य रूप से एक बेस, एक बेड, एक चल स्लाइडिंग टेबल, एक हेडस्टॉक, एक ऊपरी प्रेसिंग डिवाइस, एक साइड प्रेसिंग डिवाइस और एक पंक्ति-प्रकार टूल मैगज़ीन से बनी है। बेड में उत्कृष्ट कठोरता और स्थिरता है, जो इसे उच्च गति मशीनिंग प्रक्रियाओं के दौरान उत्पन्न होने वाले भार और कंपन का सामना करने में सक्षम बनाता है। यह संरचनात्मक प्रदर्शन संचालन के दौरान मशीन टूल की मशीनिंग सटीकता के रखरखाव को सुनिश्चित करता है।
2. इनफीडिंग कन्वेयर
इनफीडिंग कन्वेयर एक कन्वेयर सपोर्ट, सपोर्टिंग रोलर्स, साइड पोजिशनिंग रोलर्स, एक साइड-पुशिंग डिवाइस और एक रैक से बना है, अन्य घटकों के बीच। कन्वेयर का फीडिंग चैनल संसाधित किए जाने वाले वर्कपीस को ले जाने के लिए डिज़ाइन किया गया है। वर्कपीस के सामने के सिरे का पता लगाने के लिए फीडिंग चैनल के सामने के सिरे पर एक फोटोइलेक्ट्रिक स्विच स्थापित किया गया है, जिससे X-दिशा प्रसंस्करण डेटा निर्धारित होता है। साइड-पुशिंग डिवाइस वर्कपीस को कसकर क्लैंप करता है और इसे साइड पोजिशनिंग रोलर्स के खिलाफ दबाता है, जिससे Y दिशा में वर्कपीस की रफ पोजिशनिंग सक्षम होती है।
3. इनफीडिंग NC कैरिज
इनफीडिंग NC कैरिज गियर, सर्वो मोटर्स और मैनिपुलेटर से बना है। मैनिपुलेटर में उत्कृष्ट कठोरता और स्थिरता है, और प्रोफाइल विनिर्देशों के अनुसार स्वचालित रूप से उठाने और कम करने के साथ-साथ वर्कपीस को स्वचालित रूप से क्लैंप करने में सक्षम है। मैनिपुलेटर के वर्कपीस को क्लैंप करने के बाद, कैरिज को सर्वो मोटर द्वारा संचालित किया जाता है; रैक-एंड-पिनियन तंत्र के संचरण के तहत, वर्कपीस को X दिशा में फीड किया जाता है—यह ड्रिलिंग प्रक्रिया की अनुदैर्ध्य मशीनिंग सटीकता सुनिश्चित करता है।
यह मशीन टूल विशेष रूप से H-बीम, चैनल स्टील और अन्य स्टील वर्कपीस पर ड्रिलिंग, टैपिंग और मार्किंग कार्यों के लिए डिज़ाइन किया गया है। यह पूरे प्रसंस्करण चक्र के दौरान उच्च परिशुद्धता और परिचालन दक्षता सुनिश्चित करते हुए, विभिन्न विशिष्टताओं वाले स्टील घटकों के प्रसंस्करण का समर्थन करता है। नमूना प्रदर्शन सत्रों में, उदाहरण के लिए, मशीन टूल मानक H-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता) और विभिन्न आयामों के चैनल स्टील नमूनों का उपयोग करके अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकता है। ये प्रदर्शित नमूने मशीन टूल की सटीक छेद पोजिशनिंग, चिकनी टैप्ड थ्रेड्स और विशिष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से दर्शाते हैं—व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और विश्वसनीयता को पूरी तरह से दर्शाते हैं।
हाई स्पीड CNC H बीम ड्रिलिंग मशीन मुख्य रूप से स्टील संरचना वर्कशॉप और ब्रिज निर्माण परियोजनाओं में तैनात है। स्टील संरचना वर्कशॉप के भीतर, यह फ्रेमवर्क और सपोर्ट संरचनाओं के लिए उपयोग किए जाने वाले H-बीम पर सटीक प्रसंस्करण करता है, जो स्टील संरचनाओं की स्थिर असेंबली के लिए एक ठोस नींव रखता है। ब्रिज निर्माण परिदृश्यों में, यह H-बीम पर उच्च-सटीक ड्रिलिंग ऑपरेशन करता है—यह पुलों की संरचनात्मक अखंडता को बढ़ाने में योगदान देता है, जिससे वे दीर्घकालिक भार का सामना करने में सक्षम होते हैं। इसकी उच्च परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय तकनीकी सहायता प्रदान करती है, जिससे परियोजना निष्पादन की सुचारू प्रगति सुनिश्चित होती है।
