सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नई स्थिति | समारोह: | ड्रिलिंग और आरी |
|---|---|---|---|
| ड्रिलिंग स्पिंडल की संख्या: | 3 | स्पिंडल बोर टेपर: | BT40 |
| स्पिंडल मोटर पावर: | 11kw | रोटेशन गति: | 200 ~ 3000 आर/मिनट |
| ड्रिलिंग व्यास: | φ5 ~ φ30 | समाप्त वर्कपीस की लंबाई सीमा: | 2000 ～ 12000 मिमी |
| प्रमुखता देना: | CNC beam drilling spindles,H/I beam drilling machine,600mm height drilling spindle |
||

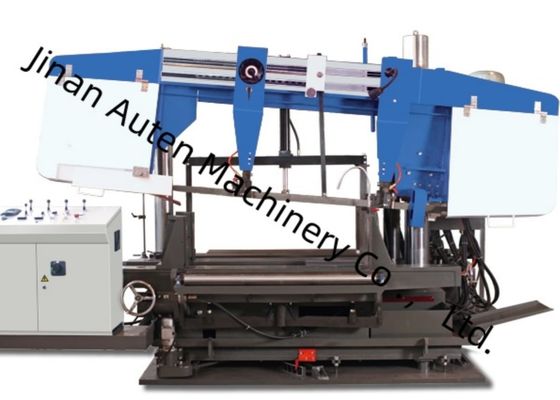

3 पीस ड्रिलिंग स्पिंडल सीएनसी एच/आई बीम ड्रिलिंग और सॉइंग मशीन 100～600 मिमी ऊंचाई रेंज
उत्पादन लाइन का उद्देश्य:
यह उत्पादन लाइन मुख्य रूप से एच-बीम और चैनल स्टील जैसे आकार के स्टील पर ड्रिलिंग, मार्किंग और मिलिंग ऑपरेशन करने के लिए डिज़ाइन की गई है - स्टील संरचना निर्माण, ब्रिज इंजीनियरिंग और भारी-भरकम उपकरण निर्माण में व्यापक रूप से उपयोग की जाने वाली प्रमुख सामग्री। इसे उच्च परिशुद्धता के साथ इन मुख्य प्रसंस्करण कार्यों को संभालने के लिए इंजीनियर किया गया है, यह सुनिश्चित करते हुए कि तैयार आकार का स्टील औद्योगिक अनुप्रयोगों की सख्त आयामी और संरचनात्मक आवश्यकताओं को पूरा करता है।
मुख्य विनिर्देशन:
| पैरामीटर | मान | |
| वर्कपीस का आकार | चौड़ाई रेंज | 150～1250mm |
| ऊंचाई रेंज | 100～600mm | |
| कच्चे माल की लंबाई रेंज | 2000～12000mm | |
| तैयार वर्कपीस की लंबाई रेंज | 2000～12000mm | |
| ड्रिलिंग स्पिंडल | ड्रिलिंग स्पिंडल की संख्या | 3 |
| स्पिंडल बोर टेपर | बीटी40 | |
| स्पिंडल मोटर पावर | 11kW | |
| घूर्णन गति | 200~3000 r/min | |
| ड्रिलिंग व्यास रेंज | φ5~φ30 | |
| सीएनसी अक्ष | एक्स-अक्ष सर्वो मोटर पावर | लगभग 4.4kW |
| एक्स-अक्ष अधिकतम गति | 40m/min | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष के लिए सर्वो मोटर पावर | लगभग 1.5kW | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग क्षैतिज फीड अक्ष की सर्वो मोटर पावर | लगभग 2kW | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग ऊर्ध्वाधर पोजिशनिंग अक्ष सर्वो मोटर पावर | लगभग 3kW | |
| ड्रिलिंग ऊर्ध्वाधर पोजिशनिंग अक्ष की अधिकतम गति | 10m/min | |
| ड्रिलिंग ऊर्ध्वाधर फीड अक्ष सर्वो मोटर पावर | लगभग 3kW | |
| ड्रिलिंग ऊर्ध्वाधर फीड अक्ष की अधिकतम गति | 10m/min | |
| टूल मैगज़ीन | मात्रा | 3 सेट |
| प्रकार | इन-लाइन प्रकार | |
| टूल की मात्रा | 4 x 3 | |
| हाइड्रोलिक मार्किंग यूनिट | वर्णों की मात्रा | 36 |
| वर्ण का आकार | Φ10 | |

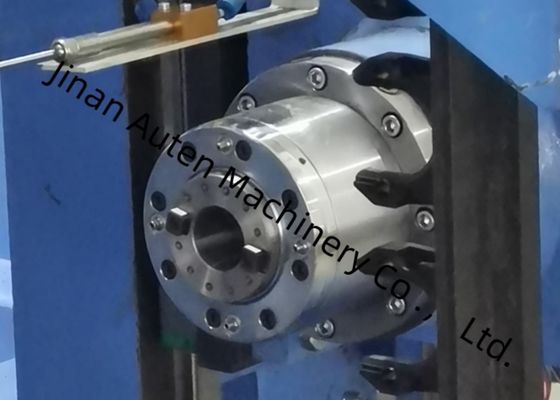

ड्रिलिंग होस्ट 3 BT40 हाई-स्पीड स्पिंडल से लैस है, जिसका उपयोग स्टील वर्कपीस के तीन चेहरों पर ड्रिलिंग ऑपरेशन करने के लिए किया जाता है - प्रत्येक चेहरे के लिए एक स्पिंडल समर्पित है। संबंधित पंक्ति-प्रकार का टूल मैगज़ीन 4 टूल विनिर्देशों तक की क्षमता रखता है। यह होस्ट सीएडी ड्राइंग को मशीनिंग प्रोग्राम में बदलने का समर्थन करता है; यह मल्टी-थ्रेडेड सिंक्रोनस ऑपरेशन को भी सक्षम बनाता है, जिससे ड्रिलिंग, वर्कपीस मूवमेंट, टूल चेंज और स्पिंडल पोजिशनिंग जैसे कार्यों की तर्कसंगत शेड्यूलिंग की जा सकती है। यह इनमें से दो या तीन कार्यों को एक साथ पूरा करना संभव बनाता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।
घटक:
इस उत्पादन लाइन में मुख्य रूप से एक लोडिंग क्षैतिज सामग्री टेबल, एक 3डी ड्रिलिंग मुख्य मशीन, एक 3डी ड्रिलिंग फीड चैनल, एक 3डी ड्रिलिंग फीडिंग डिवाइस, एक 3डी ड्रिलिंग डिस्चार्ज चैनल, एक कूलिंग सिस्टम, एक हाइड्रोलिक सिस्टम, एक वायवीय सिस्टम, एक स्नेहन प्रणाली, एक विद्युत प्रणाली, और अन्य संबद्ध घटक शामिल हैं। उत्पादन लाइन एक निश्चित बिस्तर और एक जंगम वर्कपीस संरचना को अपनाती है, जो स्वचालित उत्पादन प्रक्रियाओं को प्रभावी ढंग से सुविधाजनक बनाती है और निरंतर मशीनिंग के दौरान स्थिर संचालन सुनिश्चित करती है।
1. लोडिंग क्षैतिज सामग्री टेबल
इस घटक में एक सामग्री टेबल ब्रैकेट, एक कन्वेयर चेन, एक गियर मोटर, और अन्य संबद्ध भाग शामिल हैं, और इसे स्टील वर्कपीस को फीड चैनल तक पहुंचाने के लिए डिज़ाइन किया गया है। लोडिंग क्षैतिज सामग्री टेबल ग्राहक द्वारा खरीदे गए स्ट्रेटनिंग मशीन से जुड़ा है, जो ग्राहक के मौजूदा उत्पादन वर्कफ़्लो में निर्बाध एकीकरण सुनिश्चित करता है।
2. त्रि-आयामी ड्रिलिंग फीड चैनल
त्रि-आयामी ड्रिलिंग फीड चैनल ग्राहक की साइट पर स्ट्रेटनिंग मशीन से जुड़ने के लिए पावर रोलर्स को अपनाता है। यह सीधा प्रोफाइल प्राप्त करता है और उन्हें स्वचालित रूप से फीडिंग ट्रॉली की क्लैंप स्थिति में पहुंचाता है। इस कॉन्फ़िगरेशन में, जमीन से रोलर के ऊपरी तल की ऊंचाई 800 मिमी पर निर्धारित की जाती है; यदि स्ट्रेटनिंग मशीन की ऊंचाई अलग है, तो उपयोगकर्ता को तदनुसार समायोजन करना चाहिए। फीड चैनल को वर्कपीस को संसाधित करने के लिए डिज़ाइन किया गया है। वर्कपीस के फ्रंट एंड का पता लगाने के लिए चैनल के फ्रंट एंड पर एक फोटोइलेक्ट्रिक स्विच स्थापित किया गया है, जिससे एक्स-दिशा प्रसंस्करण संदर्भ का निर्धारण होता है। इसके अतिरिक्त, एक साइड-पुशिंग डिवाइस वर्कपीस को कसकर क्लैंप करता है और इसे साइड पोजिशनिंग रोलर्स के खिलाफ दबाता है, जिससे वाई-दिशा में वर्कपीस की रफ पोजिशनिंग का एहसास होता है।
नमूना प्रदर्शन सत्रों में, उदाहरण के लिए, मशीन टूल मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता) और विभिन्न आयामों के चैनल स्टील नमूनों के माध्यम से अपनी मशीनिंग क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकता है। ये प्रदर्शित नमूने मशीन टूल की सटीक छेद पोजिशनिंग, चिकनी टैप किए गए थ्रेड्स और स्पष्ट मार्किंग पैटर्न को प्राप्त करने की क्षमता को स्पष्ट रूप से प्रदर्शित करते हैं - व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और विश्वसनीयता को पूरी तरह से दर्शाते हैं।
हाई स्पीड सीएनसी एच बीम ड्रिलिंग मशीन मुख्य रूप से स्टील संरचना वर्कशॉप और ब्रिज निर्माण परियोजनाओं में तैनात है। स्टील संरचना वर्कशॉप के भीतर, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर के लिए उपयोग किए जाने वाले एच-बीम पर सटीक मशीनिंग करता है, जिससे स्टील संरचनाओं के स्थिर संयोजन के लिए एक ठोस नींव स्थापित होती है। ब्रिज निर्माण परिदृश्यों में, यह एच-बीम पर उच्च-सटीक ड्रिलिंग ऑपरेशन करता है - यह पुलों की संरचनात्मक अखंडता को बढ़ाने में योगदान देता है, जिससे वे दीर्घकालिक भार का सामना करने में सक्षम होते हैं। इसकी उच्च परिचालन दक्षता इन प्रमुख बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय तकनीकी सहायता प्रदान करती है, जिससे परियोजना कार्यान्वयन की सुचारू प्रगति सुनिश्चित होती है।
