उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नई स्थिति | समारोह: | ड्रिलिंग और आरी |
|---|---|---|---|
| ड्रिलिंग स्पिंडल की संख्या: | 3 | स्पिंडल बोर टेपर: | BT40 |
| स्पिंडल मोटर पावर: | 11kw | रोटेशन गति: | 200 ~ 3000 आर/मिनट |
| ड्रिलिंग व्यास: | φ5 ~ φ30 | समाप्त वर्कपीस की लंबाई सीमा: | 2000 ～ 12000 मिमी |
| प्रमुखता देना: | 3D channel beam drilling machine,CNC beam drilling machine 11KW,raw material beam drilling machine |
||

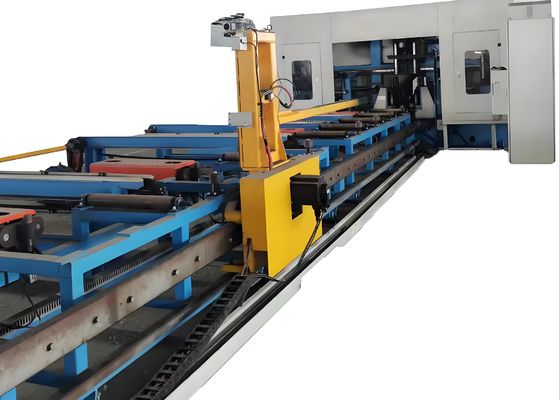

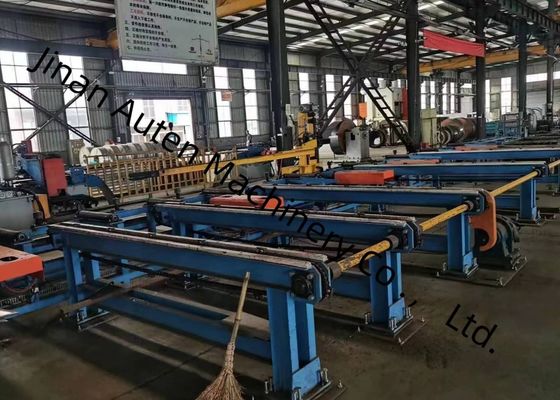

कच्चे माल की लंबाई रेंज के 2000-12000 मिमी 3 डी चैनल बीम ड्रिलिंग मशीन 11KW धुरी मोटर शक्ति
उत्पादन लाइन का उद्देश्यः
यह उत्पादन लाइन मुख्य रूप से ड्रिलिंग, मार्किंग,आकृत स्टील (एच-बीम और चैनल स्टील सहित) पर पीसने और पीसने के कार्ययह विशेष रूप से उच्च परिशुद्धता के साथ इन आवश्यक प्रसंस्करण कार्यों को करने के लिए डिज़ाइन किया गया है,यह सुनिश्चित करना कि तैयार आकार का इस्पात औद्योगिक अनुप्रयोगों के लिए आवश्यक कठोर आयामी और संरचनात्मक मानकों का अनुपालन करता है.
मुख्यSविनिर्देश:
| पैरामीटर | मूल्य | |
| काम करने वाले टुकड़े का आकार | चौड़ाई सीमा | 150 ∼ 1250 मिमी |
| ऊंचाई सीमा | 100×600 मिमी | |
| कच्चे माल की लंबाई | 2000-12000 मिमी | |
| तैयार काम के टुकड़े की लंबाई सीमा | 2000-12000 मिमी | |
| ड्रिलिंग स्पिंडल | ड्रिलिंग स्पिंडल की संख्या | 3 |
| स्पिंडल बोर कॉपर | बीटी40 | |
| धुरी मोटर शक्ति | 11 किलोवाट | |
| घूर्णन गति | 200~3000 र/मिनट | |
| ड्रिलिंग व्यास सीमा | φ5~φ30 | |
| सीएनसी अक्ष | एक्स-अक्ष सर्वो मोटर शक्ति | लगभग 4.4 किलोवाट |
| एक्स-अक्ष अधिकतम गति | 40 मीटर/मिनट | |
| क्षैतिज स्थिति अक्ष के लिए ड्रिलिंग के लिए सर्वो मोटर शक्ति | लगभग 1.5 किलोवाट | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग क्षैतिज फ़ीड अक्ष की सर्वो मोटर शक्ति | लगभग 2 किलोवाट | |
| ड्रिलिंग क्षैतिज पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग वर्टिकल पोजिशनिंग एक्सिस सर्वो मोटर पावर | लगभग 3 किलोवाट | |
| ड्रिलिंग वर्टिकल पोजिशनिंग अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| ड्रिलिंग वर्टिकल फीड एक्सिस सर्वो मोटर पावर | लगभग 3 किलोवाट | |
| ड्रिलिंग ऊर्ध्वाधर फ़ीड अक्ष की अधिकतम गति | 10 मीटर/मिनट | |
| औजार पत्रिका | मात्रा | 3 सेट |
| प्रकार | इन-लाइन प्रकार | |
| उपकरण की मात्रा | 4 x 3 | |
| हाइड्रोलिक मार्किंग इकाई | अक्षरों की मात्रा | 36 |
| अक्षर का आकार | Φ10 | |
1. तीन आयामी ड्रिलिंग फीडिंग ट्रॉली
इस घटक में गियर, सर्वो मोटर और मैनिपुलेटर शामिल हैं। मैनिपुलेटर में उत्कृष्ट कठोरता और स्थिरता है।और प्रोफाइल विनिर्देशों के अनुसार स्वचालित रूप से उठाने और नीचे करने में सक्षम है, साथ ही स्वचालित रूप से clamping workpieces. के बाद manipulator clamps एक workpiece, यह servo मोटर द्वारा संचालित किया जाता है. रैक और पिनियन तंत्र के संचरण के तहत, यह एक ही समय में काम करता है.काम का टुकड़ा X-दिशा में खिलाया जाता है, प्रभावी ढंग से ड्रिलिंग संचालन की अनुदैर्ध्य प्रसंस्करण सटीकता सुनिश्चित करता है.
2त्रि-आयामी ड्रिलिंग होस्ट
ड्रिलिंग मेजबान मुख्य रूप से एक आधार, एक बिस्तर, एक चल स्लाइड, एक धुरी बॉक्स, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति प्रकार के उपकरण पत्रिका से बना है।बिस्तर उत्कृष्ट कठोरता और स्थिरता प्रदर्शित करता है, जिससे यह उच्च गति प्रसंस्करण के दौरान उत्पन्न भार और कंपन का सामना करने में सक्षम है।इस संरचनात्मक प्रदर्शन प्रभावी रूप से निरंतर संचालन के दौरान मशीन उपकरण की मशीनिंग सटीकता सुनिश्चित करता है.
2तीन आयामी ड्रिलिंग होस्ट (स्पिंडल बॉक्स कॉन्फ़िगरेशन)
ड्रिलिंग होस्ट 3 स्पिंडल बक्से से लैस है, अर्थात् फिक्स्ड साइड स्पिंडल बक्से, मूवबल साइड स्पिंडल बक्से और ऊपरी इकाई स्पिंडल बक्से,जो क्रमशः क्षैतिज और ऊर्ध्वाधर ड्रिलिंग संचालन के लिए उपयोग किए जाते हैंप्रत्येक स्पिंडल बॉक्स स्वतंत्र रूप से काम कर सकता है या एक साथ ड्रिलिंग ऑपरेशन कर सकता है। यह कॉन्फ़िगरेशन उत्पादन दक्षता में काफी वृद्धि करता है।प्रत्येक धुरी बॉक्स BT40 उच्च गति यांत्रिक धुरी के एक सेट से लैस है; संबंधित पंक्ति प्रकार के उपकरण पत्रिका में विभिन्न व्यास के 4 ड्रिल बिट्स (जब कोई उपकरण धुरी पर नहीं लगाया जाता है) को समायोजित किया जा सकता है,एक एकल वर्कपीस क्लैंपिंग चक्र में 4 अलग-अलग छेद व्यास के स्वचालित मशीनिंग को सक्षम करना.
तीन स्पिंडल बॉक्स यूनिट बिस्तर के किनारे पर लगाए जाते हैं। Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guide, स्थिर और सटीक पोजिशनिंग सुनिश्चित करता है। ड्रिलिंग प्रक्रिया के दौरान, यह उपकरण दो दिशाओं में वर्कपीस पर प्रेस बल लागू करता है।एक सिलेंडर चालित प्रेसिंग तंत्र क्षैतिज समर्थन रोलर्स के खिलाफ काम टुकड़ा दबाने के लिए काम टुकड़ा के ऊपर व्यवस्थित हैइसके अतिरिक्त, एक सिलेंडर चालित प्रेसिंग तंत्र को मशीनिंग के दौरान प्रभावी रूप से काम करने वाले टुकड़े को सुरक्षित करने के लिए काम करने वाले टुकड़े पर पार्श्व प्रेसिंग बल लागू करने के लिए साइड पर स्थापित किया गया है।
उदाहरण के लिए, नमूना प्रदर्शन सत्रों में, the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsइन प्रदर्शित नमूनों से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप से स्पष्ट रूप सेऔर विशिष्ट मार्किंग पैटर्न जो व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से दर्शाते हैं.
उच्च गति सीएनसी एच बीम ड्रिलिंग मशीन का उपयोग मुख्य रूप से इस्पात संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में किया जाता है।यह फ्रेम और समर्थन संरचनाओं पर लागू एच बीम पर सटीक मशीनिंग करता हैपुल निर्माण के परिदृश्यों में, पुल के निर्माण के लिए आवश्यक संरचनाओं के निर्माण के लिए एक ठोस आधार स्थापित किया जाता है।यह एच-बीम पर उच्च सटीकता वाले ड्रिलिंग ऑपरेशन करता है। इससे पुलों की संरचनात्मक अखंडता में सुधार होता है।इसकी उच्च परिचालन दक्षता इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय तकनीकी सहायता प्रदान करती है।परियोजना के निष्पादन की सुचारू प्रगति सुनिश्चित करना.
