उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 2500 X 2500 मिमी | टी-स्लॉट चौड़ाई: | 28 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | Φ100 मिमी (कार्बाइड कोर बिट) φ80 मिमी (यू ड्रिल) |
| Max.thickness: | ≤180 मिमी | टैपिंग व्यास: | M30 |
| स्पिंडल की गति: | 30 ~ 3000 आर / मिनट |

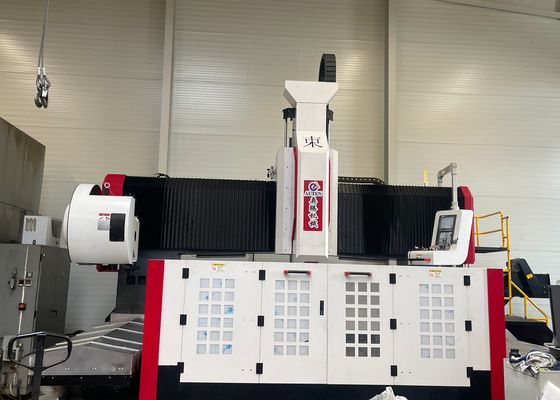

2500x2500mm वर्कपीस साइज़ सीएनसी प्लेट ड्रिलिंग और मिलिंग मशीन 30mm अधिकतम टैपिंग व्यास
अनुप्रयोग:
यह उपकरण प्लेट/संरचनात्मक घटकों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए उपयोग किया जाता है। यह मुख्य रूप से प्रभावी प्रसंस्करण रेंज के भीतर मोटाई वाले वर्कपीस जैसे फ्लैंज, डिस्क, रिंग और प्लेट की उच्च-दक्षता ड्रिलिंग के लिए डिज़ाइन किया गया है। यह एकल-सामग्री घटकों और समग्र सामग्री दोनों पर थ्रू होल और ब्लाइंड होल की ड्रिलिंग का एहसास कर सकता है।
विशेष विवरण:
| वर्कपीस का आकार | LxW | 2500x2500 मिमी |
| कार्यस्थान | टी-स्लॉट चौड़ाई | 28mm |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास |
100 मिमी (कार्बाइड कोर बिट) |
|
| Φ80 मिमी (यू ड्रिल) | ||
| अधिकतम मोटाई | ≤180 मिमी | |
| अधिकतम टैपिंग व्यास | M30 मिमी | |
| स्पिंडल गति | 30~3000 r/min | |
| सर्वो स्पिंडल मोटर पावर | 30kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600mm | |
|
पावर हेड का पार्श्व आंदोलन (X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 2500 मिमी |
| पार्श्व आंदोलन गति | 0~8 m/min | |
| पार्श्व आंदोलन/टॉर्क के लिए सर्वो मोटर पावर | 4.5kW/25Nm | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 2500 मिमी |
| फीड मूविंग स्पीड | 0~8 m/min | |
| फीड सर्वो मोटर पावर/टॉर्क | 2x4.5 kW/25Nm | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| मूविंग स्पीड | 0~5 m/min | |
| सर्वो मोटर पावर/टॉर्क | 4.5kW/25Nm | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y | ≤0.05mm/1000mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y | ≤0.03mm/1000mm |
| वायवीय प्रणाली | संपीड़ित हवा आपूर्ति दबाव | ≥0.4MPa |
| चिप कन्वेयर और शीतलन | चिप कन्वेयर की संख्या | 2 |
| चिप हटाने की गति | 1m/min | |
| चिप कन्वेयर मोटर पावर | 2X0.75kW | |
| शीतलन विधि | आंतरिक शीतलन (70bar) + बाहरी शीतलन | |
| स्वचालित स्नेहन प्रणाली | स्नेहन दबाव | 2MPa |
| स्नेहन बिंदु तेल भरने की मात्रा | 0.1mL | |
| स्नेहन चक्र | 6-10min | |
|
विद्युत प्रणाली
|
सीएनसी प्रणाली | सीमेंस 828डी |
| सीएनसी अक्षों की संख्या | 3 | |
| टूल चेंजर | डिस्क प्रकार | 24 टूल पोजीशन |
| कुल आकार | LxWxH | 6000x4300x2700 मिमी |
मशीन संरचना:
मशीन बेड एक कास्ट संरचना को अपनाता है, जो मुख्य रूप से एक वर्कटेबल, एक मूवेबल गैन्ट्री, एक मूवेबल स्लाइडिंग सैडल, एक ड्रिलिंग और मिलिंग पावर हेड, एक स्वचालित स्नेहन डिवाइस, एक सुरक्षात्मक डिवाइस, एक परिसंचारी शीतलन डिवाइस, एक डिजिटल नियंत्रण प्रणाली और एक विद्युत प्रणाली से बना है। यह रोलिंग हार्ड रेल जोड़ों द्वारा समर्थित और निर्देशित है, और सटीक लीड स्क्रू जोड़ों द्वारा संचालित है - मशीन टूल को उच्च पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता प्रदान करता है।
1. बेड और वर्कटेबल
बेड एक आयताकार ट्यूब वेल्डेड घटक है। प्रसंस्करण से पहले, यह उच्च तापमान एनीलिंग से गुजरता है; अर्ध-परिष्करण के बाद, यह आंतरिक तनाव को खत्म करने के लिए दूसरी एनीलिंग से गुजरता है, इसके बाद फिनिश प्रोसेसिंग होती है - यह मशीन टूल की सटीकता की दीर्घकालिक स्थिरता सुनिश्चित करता है। वर्कटेबल एक अभिन्न ग्रे आयरन (HT250) कास्टिंग है, जो द्वितीयक एनीलिंग और एजिंग उपचार के बाद फिनिश प्रोसेसिंग से गुजरता है। इसमें उत्कृष्ट गतिशील और स्थिर कठोरता है जिसमें कोई विकृति जोखिम नहीं है। वर्कटेबल की सतह वर्कपीस क्लैम्पिंग के लिए अच्छी तरह से व्यवस्थित टी-स्लॉट से सुसज्जित है।
बेड बेस के दोनों किनारों पर दो सेट उच्च-सटीक रैखिक गाइड लगाए गए हैं, जो गाइड पर समान बल वितरण को सक्षम करते हैं और मशीन टूल की कठोरता के साथ-साथ तन्यता और संपीड़ित प्रतिरोध को महत्वपूर्ण रूप से बढ़ाते हैं। ड्राइव सिस्टम Y-अक्ष के साथ गैन्ट्री की गति को चलाने के लिए एक AC सर्वो मोटर और एक सटीक बॉल स्क्रू जोड़ी को अपनाता है। समायोज्य बोल्ट बेड के निचले सतह पर वितरित किए जाते हैं, जिससे बेड और वर्कटेबल के स्तर को आसानी से समायोजित किया जा सकता है।

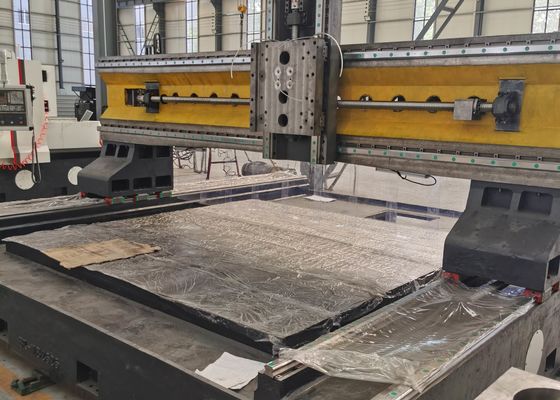

2. मोबाइल गैन्ट्री
मोबाइल गैन्ट्री एक ग्रे आयरन (HT250) कास्टिंग है। गैन्ट्री के सामने की तरफ दो रैखिक गाइड रेल लगाए गए हैं जिनमें अल्ट्रा-हाई लोड-बेयरिंग क्षमता है। एक सटीक बॉल स्क्रू जोड़ी और एक सर्वो मोटर पावर हेड स्लाइड प्लेट को X-अक्ष के साथ चलने में सक्षम बनाता है, और ड्रिलिंग पावर हेड पावर हेड स्लाइड प्लेट पर स्थापित होते हैं। गैन्ट्री की गति सर्वो मोटर द्वारा बॉल स्क्रू पर बॉल नट के घूर्णन को एक सटीक युग्मन के माध्यम से चलाकर प्राप्त की जाती है।
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए विशेष रूप से डिज़ाइन किया गया एक उच्च-प्रदर्शन औद्योगिक उपकरण है। यह उपकरण फ्लैंज, डिस्क, रिंग और प्लेट सहित वर्कपीस के प्रसंस्करण के लिए अनुकूलित है - इस मुख्य शर्त के साथ कि इन वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज को पूरी तरह से पूरा करती है।
स्टील संरचना कार्यशालाओं में, उपकरण संरचनात्मक प्लेटों और कनेक्टर्स पर सटीक ड्रिलिंग और मिलिंग करता है, जो स्थिर स्टील फ्रेम असेंबली के लिए एक ठोस नींव रखता है। पवन ऊर्जा के लिए, यह पवन टरबाइन टावरों और फ्लैंज पर उच्च-सटीक प्रसंस्करण करता है - यह सुनिश्चित करने के लिए महत्वपूर्ण है कि ये घटक कठोर परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना करें। पुल निर्माण में, यह पुल गर्डर्स और ब्रैकेट को मशीन करता है, जो पुल के लंबे सेवा जीवन के दौरान गतिशील भार को वहन करने वाले स्थिर, टिकाऊ कनेक्शन की गारंटी देता है।
