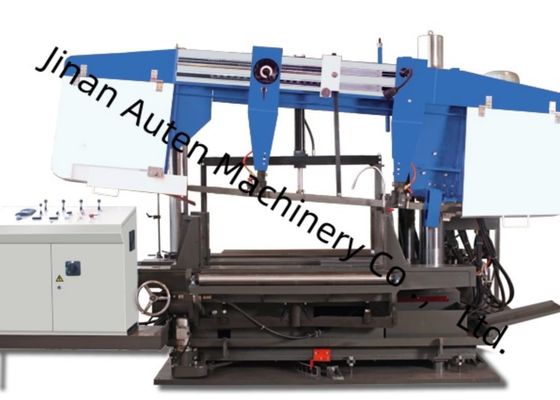

500*500 मिमी अधिकतम आकार चौड़ाई X ऊंचाई सीएनसी बीम धातु ड्रिलिंग कतरनी उपकरण 10#～40# चैनल स्टील
मशीन टूल का उपयोग:
यह सीएनसी आई-बीम ड्रिलिंग मशीन टूल मुख्य रूप से स्टील वर्कपीस, जिसमें एच-बीम और चैनल स्टील शामिल हैं, पर ड्रिलिंग, टैपिंग और मार्किंग प्रक्रियाओं के लिए इंजीनियर है। इसमें तीन BT40 हाई-स्पीड स्पिंडल शामिल हैं, जो स्टील के तीन संबंधित किनारों पर ड्रिलिंग ऑपरेशन करने के लिए समर्पित हैं—प्रत्येक तरफ एक स्पिंडल निर्दिष्ट है। मिलान करने वाला पंक्ति-प्रकार का टूल मैगज़ीन विभिन्न विशिष्टताओं के साथ 4 प्रकार के ड्रिल बिट्स को पकड़ने में सक्षम है। यह उपकरण उच्च प्रसंस्करण दक्षता, बेहतर सटीकता, उपयोगकर्ता के अनुकूल संचालन और प्रासंगिक परिदृश्यों में व्यापक प्रयोज्यता की विशेषता है।
विशेष विवरण:
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 500×500mm | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 100×100mm | ||
| बीम लंबाई | 2000～13000mm | ||
| चैनल स्टील | 10#～40# | ||
| मुख्य स्पिंडल | मात्रा | 3 | |
| मॉडल | BT40 | ||
| मोटर पावर | 11 किलोवाट | ||
| स्पिंडल गति | 100～3000 r/min | ||
| छेद का व्यास | φ5～φ30 मिमी | ||
| सीएनसी अक्ष | X अक्ष का सर्वो मोटर पावर | लगभग 4.5 किलोवाट | |
| क्षैतिज ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 1.5 किलोवाट | ||
| ऊर्ध्वाधर ड्रिलिंग पोजिशनिंग अक्ष का सर्वो मोटर पावर | लगभग 3 किलोवाट | ||
| ड्रिलिंग इनफीडिंग का सर्वो मोटर | लगभग 2 किलोवाट | ||
| टूल मैगज़ीन | मात्रा | 3 | |
| प्रकार | पंक्ति शैली | ||
| टूल मैगज़ीन क्षमता | 4 x 3 | ||
| प्रसंस्करण सटीकता | छेद की दूरी का विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मान छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं होता है | |||
| अंत मार्जिन विचलन | ±1.0 मिमी | ||
मशीन टूल संरचना और विन्यास
यह सीएनसी एच-बीम ड्रिलिंग और कटिंग मशीन लाइन मुख्य रूप से ड्रिलिंग यूनिट, एक फीडिंग ट्रॉली, एक फीडिंग चैनल, एक डिस्चार्जिंग चैनल, एक कूलिंग सिस्टम, एक हाइड्रोलिक सिस्टम, एक वायवीय सिस्टम, एक स्नेहन प्रणाली, एक विद्युत प्रणाली और अन्य आवश्यक भागों सहित मुख्य घटकों से बनी है। मशीन टूल एक संरचनात्मक डिजाइन का उपयोग करता है जो एक निश्चित बिस्तर और एक जंगम वर्कपीस प्लेटफॉर्म को एकीकृत करता है। 3डी ड्रिलिंग के लिए यह विशिष्ट विन्यास स्वचालित उत्पादन वर्कफ़्लो के निष्पादन को सक्षम बनाता है, जिससे परिचालन दक्षता में सुधार होता है और प्रसंस्करण स्थिरता सुनिश्चित होती है।
ड्रिलिंग मशीन
यह प्लेट मेटल शीट ड्रिलिंग मशीन मुख्य रूप से एक आधार, एक मशीन बेड, एक जंगम स्लाइड, स्पिंडल हेड, एक ऊपरी प्रेसिंग डिवाइस, एक साइड क्लैंपिंग डिवाइस और एक पंक्ति-प्रकार के टूल मैगज़ीन से बनी है।
बीम मार्क ड्रिलिंग और कटिंग मशीन तीन स्पिंडल हेड से लैस है, विशेष रूप से फिक्स्ड-साइड स्पिंडल हेड, मूवेबल-साइड स्पिंडल हेड और अपर-यूनिट स्पिंडल हेड, जिनका उपयोग क्रमशः क्षैतिज और ऊर्ध्वाधर दिशाओं में ड्रिलिंग ऑपरेशन के लिए किया जाता है। प्रत्येक स्पिंडल हेड स्वतंत्र रूप से संचालित हो सकता है जबकि एक साथ ड्रिलिंग कार्यों को पूरा करता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है। प्रत्येक स्पिंडल हेड एक सेट BT40 हाई-स्पीड मैकेनिकल स्पिंडल से सुसज्जित है; संगत पंक्ति-प्रकार का टूल मैगज़ीन अधिकतम 4 अलग-अलग व्यास के ड्रिल बिट्स को समायोजित कर सकता है (इस शर्त के तहत कि स्पिंडल पर कोई टूल नहीं लगाया गया है), जिससे एक ही वर्कपीस क्लैंपिंग के साथ 4 अलग-अलग छेद व्यास का स्वचालित प्रसंस्करण सक्षम होता है। स्पिंडल फीड एक सर्वो मोटर द्वारा संचालित होता है, जो प्रोग्राम नियंत्रण के माध्यम से त्वरित ट्रैवर्स, वर्किंग फीड और त्वरित रिट्रैक्शन की अनुमति देता है। इस बीच, स्पिंडल मोटर एक स्पिंडल सर्वो मोटर द्वारा संचालित होता है, जिसमें व्यापक गति सीमा के साथ स्टेपलेस गति समायोजन होता है।
फीडिंग ट्रॉली
सीएनसी बीम कटिंग और ड्रिलिंग मशीन फीडिंग ट्रॉली गियर, सर्वो मोटर्स और मैनिपुलेटर से बनी है। मैनिपुलेटर वर्कपीस को सुरक्षित करता है और एक सर्वो मोटर द्वारा संचालित होता है; गियर रैक तंत्र के संचरण के तहत, वर्कपीस को X-दिशा के साथ खिलाया जाता है, जो ड्रिलिंग ऑपरेशन की अनुदैर्ध्य प्रसंस्करण सटीकता की गारंटी देता है।
डिस्चार्जिंग चैनल
डिस्चार्जिंग चैनल एक चैनल ब्रैकेट, सपोर्ट रोलर्स और अन्य संबंधित घटकों से बना है, और विशेष रूप से उन वर्कपीस को ले जाने के लिए डिज़ाइन किया गया है जिन्होंने पूरी प्रसंस्करण प्रक्रिया पूरी कर ली है।
नमूना प्रदर्शनों में, सीएनसी बीम प्लेट मेटल ड्रिलिंग मार्किंग और कतरनी मशीन मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता) के साथ-साथ विभिन्न आयामों के चैनल स्टील नमूनों पर अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित कर सकती है। ये प्रदर्शित नमूने मशीन टूल की सटीक छेद स्थिति, चिकनी टैप्ड थ्रेड्स और विशिष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से दर्शाते हैं—जो व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से दर्शाता है।
हाई स्पीड सीएनसी एच बीम ड्रिलिंग मार्क और शीयर मशीन मुख्य रूप से स्टील संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में तैनात है। स्टील संरचना कार्यशालाओं के भीतर, यह फ्रेमवर्क और सपोर्ट स्ट्रक्चर के लिए उपयोग किए जाने वाले एच-बीम पर सटीक प्रसंस्करण करता है, जिससे स्टील संरचनाओं के स्थिर संयोजन के लिए एक ठोस नींव रखी जाती है। पुल निर्माण परिदृश्यों में, यह एच-बीम पर उच्च-सटीक ड्रिलिंग ऑपरेशन करता है—यह न केवल पुलों की संरचनात्मक अखंडता को बढ़ाने में मदद करता है बल्कि उन्हें प्रभावी ढंग से दीर्घकालिक भार का सामना करने में भी सक्षम बनाता है। अपनी उच्च परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय सहायता प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित होती है।
