उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11kw | स्पिंडल की गति: | 100 ～ 3000 आर/मिनट |

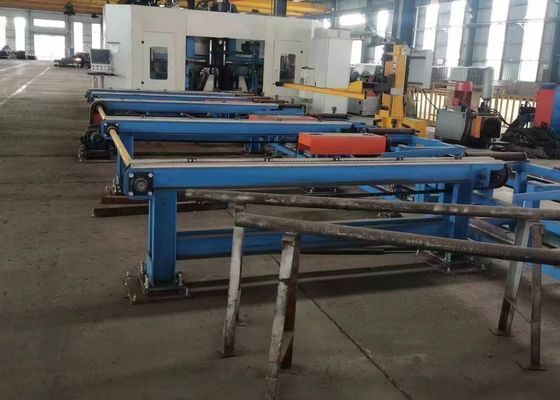

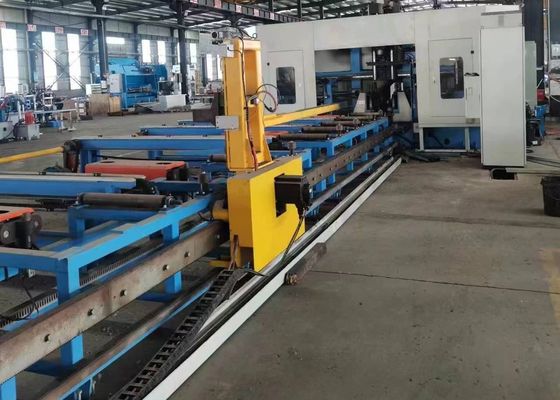

100-500mm H बीम चौड़ाई रेंज BHD सीरीज सीएनसी ड्रिलिंग मशीन 0-10m/मिनट स्पिंडल फीडिंग स्पीड
अनुप्रयोग:
इसका उपयोग मुख्य रूप से H-आकार के स्टील, चैनल स्टील, एंगल स्टील और अन्य स्टील्स को ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग के लिए किया जाता है। इसका व्यापक रूप से स्टील संरचना उद्योगों जैसे इमारतों, गैरेज, टावरों और ग्रिड संरचनाओं में उपयोग किया जाता है।
विशेषताएँ:
|
मॉडल |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H बीम चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H बीम ऊंचाई रेंज(मिमी) |
100~500 | 100~500 | 100~500 | 100~600 |
|
चैनल स्टील चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
चैनल स्टील ऊंचाई रेंज(मिमी) |
100~250 | 100~250 | 100~250 | 100~300 |
|
अधिकतम वर्कपीस मोटाई(मिमी) |
40 | 40 | 80 | 80 |
|
अधिकतम वर्कपीस लंबाई (मी) |
12 या 15 (वैकल्पिक) | |||
|
ड्रिलिंग स्पिंडल मात्रा |
कुल 3 स्पिंडल, एक स्पिंडल ऊपरी इकाई पर, क्रमशः बाएं और दाएं तरफ |
|||
|
स्पिंडल होल टेपर |
BT40 | BT40 | BT40 | BT40 |
|
अधिकतम ड्रिलिंग व्यास (मिमी) |
40 | 40 | 40 | 40 |
|
स्पिंडल मोटर पावर (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
स्पिंडल स्पीड (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
स्पिंडल फीडिंग गति(मी/मिनट) |
0~10 | 0~10 | 0~10 | 0~10 |
|
X-अक्ष फीडिंग गति(मी/मिनट) |
0~40 | 0~20 | 0~20 | 0~20 |
|
टूल की मात्रा पत्रिका |
3 | 3 | 3 | 3 |
|
टूल पत्रिका प्रकारऔर क्षमता |
पंक्ति प्रकार, 3x4 (वैकल्पिक) | |||
|
मार्किंग यूनिट (वैकल्पिक) |
डिस्क टाइपिंग, 36 अक्षर, अक्षर का आकार Φ10mm |
|||
| सीएनसी सिस्टम |
जर्मन सीमेंस, जापान पैनासोनिक, चीन INVT |
|||
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग | |||
|
मशीन कुल आकार (मी) |
लगभग 32x5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x6x3.5 |
| कुल पावर (kW) | लगभग 55 | लगभग 55 | लगभग 60 | लगभग 60 |
उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है।
1. भवन स्टील संरचना उद्योग के लिए आवश्यक और विशेष ड्रिलिंग उपकरण।
2. H बीम और चैनलों पर एक ही समय में तीन सतहों पर छेद ड्रिल करें, उच्च परिशुद्धता और उच्च दक्षता के साथ।
3. 7 सीएनसी अक्ष, स्वचालित रूप से सटीक फीडिंग और पोजिशनिंग को पूरा करते हैं।
4. AUTOCAD और DSTV वर्क पीस ड्राइंग को पहचान सकते हैं और उन्हें मशीनिंग प्रोग्राम में बदल सकते हैं।
उत्पाद की विशेषताएं
1. फीडिंग तंत्र उच्च गति और पोजिशनिंग परिशुद्धता के साथ सीएनसी कैरिज क्लैंपिंग और फीडिंग को अपनाता है।
2. H-बीम की तीन सतहों को ड्रिल करने के लिए तीन BT40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। यह कार्बाइड ड्रिल बिट को अपनाता है, स्पिंडल रोटेशन की गति 3000rpm तक हो सकती है। प्रसंस्करण दक्षता अधिक है और ड्रिलिंग प्रभाव अच्छा है। ड्रिलिंग के दौरान होने वाले चिप्स को चेन-टाइप चिप कन्वेयर द्वारा ले जाया जाएगा।
3. शीतलन प्रणाली मिस्ट कूलिंग को अपनाती है, जिसमें आंतरिक शीतलन और बाहरी शीतलन के कार्य होते हैं। प्रत्येक ड्रिलिंग स्पिंडल बॉक्स अपने स्वयं के बाहरी शीतलन नोजल और आंतरिक शीतलन कनेक्टर से सुसज्जित है, जिसे ड्रिलिंग आवश्यकताओं के अनुसार चुना जा सकता है। आंतरिक शीतलन और बाहरी शीतलन का उपयोग अलग-अलग या एक साथ किया जा सकता है।
4. ग्राहकों की आवश्यकता के अनुसार स्वचालित टूल चेंजर (ATC) सिस्टम से लैस किया जा सकता है, उपकरण को मैन्युअल रूप से बदलने की आवश्यकता नहीं है, समय की बचत होती है और कार्य कुशलता में सुधार होता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता) के साथ-साथ विभिन्न आयामों के चैनल स्टील नमूनों पर संचालन करते समय अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित करने में सक्षम है। इन प्रदर्शनों में प्रस्तुत नमूने मशीन टूल की सटीक छेद पोजिशनिंग, चिकनी टैप्ड थ्रेड्स और पठनीय मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से दर्शाते हैं - इस प्रकार वास्तविक दुनिया के अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और निर्भरता को पूरी तरह से मूर्त रूप देते हैं।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का उपयोग मुख्य रूप से स्टील संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में किया जाता है। स्टील संरचना कार्यशालाओं के भीतर, यह फ्रेमवर्क और सपोर्ट संरचनाओं के लिए नियोजित एच-बीम पर सटीक प्रसंस्करण करता है, जिससे स्टील संरचनाओं के स्थिर संयोजन के लिए एक मजबूत नींव स्थापित होती है। पुल निर्माण परिदृश्यों में, यह एच-बीम पर उच्च-सटीक ड्रिलिंग ऑपरेशन करता है - यह न केवल पुलों की संरचनात्मक अखंडता को बढ़ाने में योगदान देता है बल्कि उन्हें दीर्घकालिक भार का प्रभावी ढंग से सामना करने में भी सक्षम बनाता है। उच्च परिचालन दक्षता से संपन्न, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय सहायता प्रदान करती है, प्रासंगिक परियोजनाओं की सुचारू प्रगति की रक्षा करती है।
