उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11 किलोवाट | स्पिंडल गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | 3 Tool CNC Steel Drilling Machine,CNC Steel Drilling Shearing Machine,Shearing CNC Steel Drilling Machine |
||

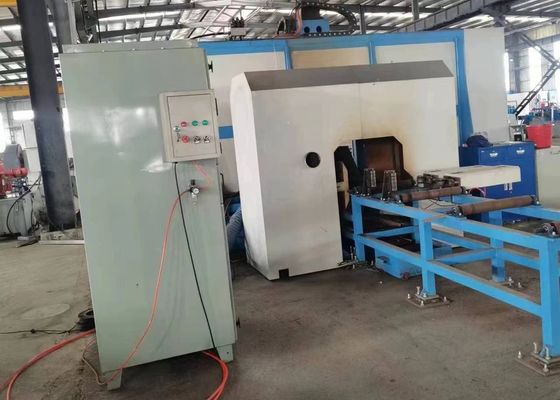

बीएचडी500 मॉडल सीएनसी स्टील ड्रिलिंग शीयरिंग मशीन 3 टूल मैगजीन बीम ड्रिलिंग मशीन
आवेदन:
यह सीएनसी प्लेट पंचिंग ड्रिलिंग और मार्किंग उपकरण मुख्य रूप से एच-सेक्शन स्टील, चैनल स्टील और एंगल स्टील सहित स्टील्स पर ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग ऑपरेशन करने के लिए डिज़ाइन किया गया है। यह भवन निर्माण, गैरेज निर्माण, टॉवर निर्माण और ग्रिड संरचना इंजीनियरिंग जैसे स्टील संरचना उद्योगों में व्यापक रूप से लागू होता है।
विनिर्देश:
|
मॉडल |
बीएचडी500/3 | बीएचडी700/3 | बीएचडी1000/3 | बीएचडी1250/3 |
|
एच बीम चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
एच बीम ऊंचाई रेंज(मिमी) |
100~500 | 100~500 | 100~500 | 100~600 |
|
चैनल स्टील चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
चैनल स्टील ऊंचाई रेंज(मिमी) |
100~250 | 100~250 | 100~250 | 100~300 |
|
अधिकतम वर्कपीस मोटाई(मिमी) |
40 | 40 | 80 | 80 |
|
अधिकतम वर्कपीस लंबाई (मी) |
12 या 15 (वैकल्पिक) | |||
|
ड्रिलिंग स्पिंडलमात्रा |
कुल 3 स्पिंडल, ऊपरी इकाई पर एक स्पिंडल, बायां पक्ष और दायां पक्षक्रमशः |
|||
|
स्पिंडल होल टेपर |
बीटी40 | बीटी40 | बीटी40 | बीटी40 |
|
अधिकतम ड्रिलिंग व्यास (मिमी) |
40 | 40 | 40 | 40 |
|
स्पिंडल मोटरपावर (किलोवाट) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
स्पिंडल स्पीड (आर/मिनट) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
स्पिंडल फीडिंग स्पीड(मी/मिनट) |
0~10 | 0~10 | 0~10 | 0~10 |
|
एक्स-एक्सिस फीडिंगस्पीड (मी/मिनट) |
0~40 | 0~20 | 0~20 | 0~20 |
|
टूल की मात्रामैगजीन |
3 | 3 | 3 | 3 |
|
टूल मैगजीन टाइपऔर क्षमता |
पंक्ति प्रकार, 3x4 (वैकल्पिक) | |||
|
मार्किंग यूनिट(वैकल्पिक) |
डिस्क टाइपिंग, 36 कैरेक्टर, कैरेक्टर साइज Φ10मिमी |
|||
| सीएनसी सिस्टम |
जर्मन, जापान, चीन आईएनवीटी |
|||
| कूलिंग विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग | |||
|
समग्रआकार (मी) |
लगभग 32x5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x6x3.5 |
| कुल पावर (किलोवाट) | लगभग 55 | लगभग 55 | लगभग 60 | लगभग 60 |
उपरोक्त पैरामीटर ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदले जा सकते हैं।
1. भवन स्टील संरचना उद्योग के लिए एक आवश्यक और विशेष ड्रिलिंग उपकरण।
2. एच-बीम और चैनल स्टील की तीन सतहों पर एक साथ छेद ड्रिल करने में सक्षम, उच्च परिशुद्धता और उच्च दक्षता की विशेषता।
3. 7 सीएनसी अक्षों से सुसज्जित, जो स्वचालित रूप से सटीक फीडिंग और पोजिशनिंग को पूरा करते हैं।
4. ऑटोकैड और डीस्टिवि वर्कपीस ड्राइंग को पहचानने और उन्हें मशीनिंग प्रोग्राम में बदलने में सक्षम।
उत्पाद सुविधाएँ
1. हाइड्रोलिक डिस्क मार्किंग मशीन को वैकल्पिक रूप से सुसज्जित किया जा सकता है। डिस्क को सर्वो मोटर के माध्यम से स्थित किया जाता है और यह 36 विभिन्न वर्णों को तेजी से चिह्नित कर सकती है।
2. स्वचालित स्क्राइबलिंग और टैपिंग फ़ंक्शन पारंपरिक मैनुअल स्क्राइबलिंग की जगह लेते हैं। स्क्राइबलिंग टूल का उपयोग एच-बीम फ्लैंज और वेब पर अगले वेल्डिंग प्रक्रिया के लिए प्लेट की स्थिति को चिह्नित करने के लिए किया जा सकता है, जिससे समय और प्रयास की बचत होती है और सटीकता में सुधार होता है। एच-बीम फ्लैंज और वेब पर टैपिंग भी की जा सकती है, जिससे उत्पादन क्षमता में काफी सुधार होता है।
3. फीडिंग और प्रसंस्करण के दौरान वर्कपीस क्लैंपिंग, क्लैंप का अनुदैर्ध्य उठाना और पार्श्व पुश क्लैंपिंग, क्लैंप फिक्सिंग और ढीला करना सभी हाइड्रोलिक सिस्टम द्वारा पूरा किया जाता है, जो संचालन के दौरान उपकरण की विश्वसनीयता सुनिश्चित करता है।
4. नियंत्रण प्रणाली में एक होस्ट कंप्यूटर और पीएलसी शामिल है, जिसमें प्रसिद्ध अंतरराष्ट्रीय ब्रांडों के प्रमुख घटक हैं। कई प्रोग्रामिंग विधियों से ऑपरेटरों को विभिन्न प्रोग्रामों को आसानी से संपादित करने की अनुमति मिलती है। तीसरे पक्ष के ऑटोकैड या टेकला स्ट्रक्चर्स सिस्टम द्वारा उत्पन्न स्ट्रक्चरल डिजाइन डेटा, जैसे डीएक्सएफ और डीस्टिवि फाइलें, आयात की जा सकती हैं।
नमूना प्रदर्शन गतिविधियों के दौरान, सीएनसी बीम प्लेट धातु ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई की विशेषता) के साथ-साथ विविध आयामों वाले चैनल स्टील नमूनों पर संचालन करते समय अपने प्रसंस्करण प्रदर्शन को प्रभावी ढंग से प्रदर्शित करने में सक्षम है। इन प्रदर्शनों में प्रस्तुत नमूने मशीन टूल की सटीक छेद पोजिशनिंग, चिकनी टैप किए गए थ्रेड्स और सुपाठ्य मार्किंग पैटर्न को प्राप्त करने की क्षमता को स्पष्ट रूप से प्रदर्शित करते हैं - इस प्रकार वास्तविक दुनिया के अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और निर्भरता को पूरी तरह से मूर्त रूप देते हैं।

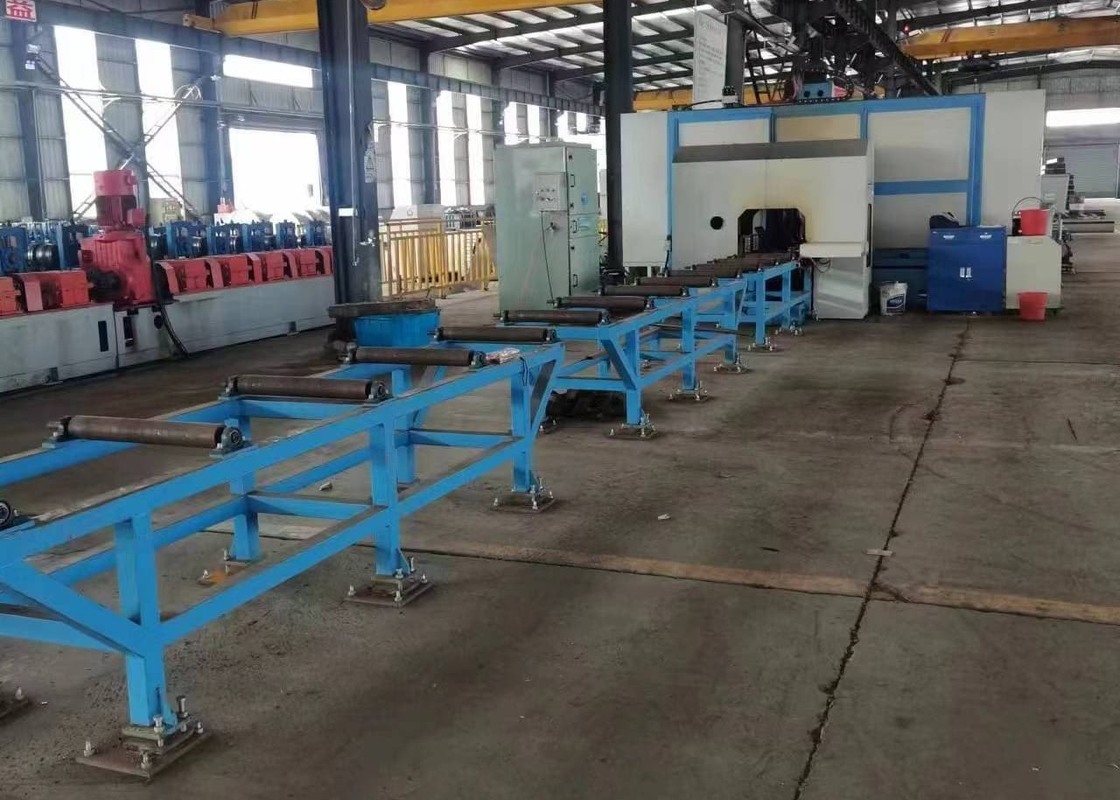

हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन मुख्य रूप से स्टील संरचना कार्यशालाओं और पुल निर्माण पहलों में लागू होती है। स्टील संरचना कार्यशालाओं के अंदर, यह फ्रेमवर्क और समर्थन संरचनाओं के लिए उपयोग किए जाने वाले एच-बीम पर सटीक मशीनिंग करती है, इस प्रकार स्टील संरचनाओं के स्थिर असेंबली के लिए एक मजबूत नींव बनाती है। पुल निर्माण संदर्भों में, यह एच-बीम पर उच्च-सटीकता ड्रिलिंग कार्य करती है - यह न केवल पुलों की संरचनात्मक अखंडता में सुधार करने में मदद करती है, बल्कि उन्हें दीर्घकालिक भार को प्रभावी ढंग से सहन करने में भी सक्षम बनाती है। उच्च परिचालन दक्षता रखने वाली यह मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित होती है।
