उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 1000 x 1000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT40 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤180 मिमी | टैपिंग व्यास: | एम3-एम20 |
| स्पिंडल गति: | 30~3000 आर/मिनट | ||
| प्रमुखता देना: | 50 मिमी सीएनसी गैन्ट्री ड्रिलिंग मशीन,सीएनसी फ्लैंज फ्रिलिंग मशीन 3.2x2.2m,वारंटी के साथ प्लेट ड्रिलिंग मशीन |
||

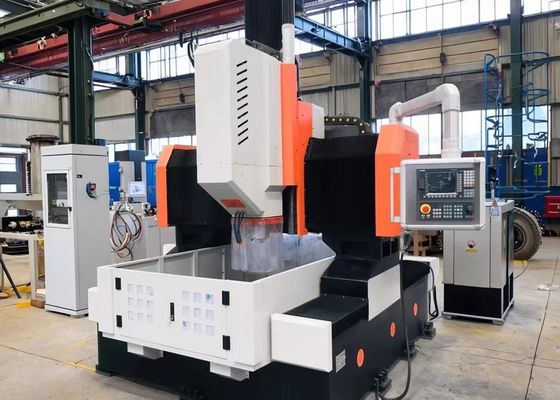

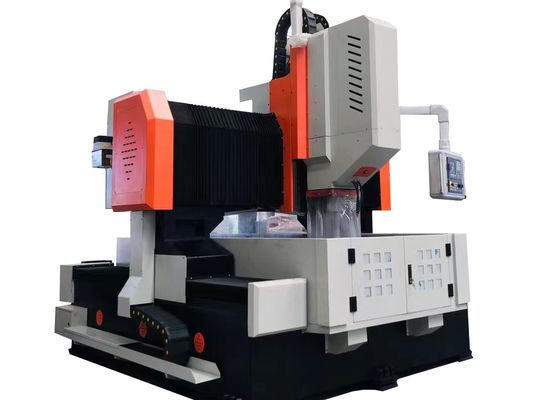

50 मिमी अधिकतम ड्रिलिंग व्यास सीएनसी गैन्ट्री फ्लैंज ड्रिलिंग और मिलिंग मशीन 3.2x2.2x2.2m कुल आकार
आवेदन:
सीएनसी प्लेट और शीट धातु ड्रिलिंग-फ्राइंग मशीन मुख्य रूप से ट्यूब शीट, फ्लैंग्स, असर सीट, हीट एक्सचेंजर और अन्य घटकों के प्रसंस्करण के लिए डिज़ाइन की गई है,पेट्रोकेमिकल इंजीनियरिंग जैसे उद्योगों की सेवापरमाणु ऊर्जा, पवन ऊर्जा, बॉयलर विनिर्माण और इस्पात संरचनाओं का उत्पादन। यह आंतरिक शीतलन प्रणालियों के साथ कार्बाइड ड्रिल का उपयोग करके उच्च गति ड्रिलिंग संचालन का समर्थन करता है, या वैकल्पिक रूप से,बाहरी शीतलन तंत्र से सुसज्जित उच्च गति मोड़ ड्रिलयह उपकरण व्यापक प्रसंस्करण आवश्यकताओं को पूरा करने के लिए ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग सहित विभिन्न मुख्य कार्यों को एकीकृत करता है।यह एक वैकल्पिक स्वचालित सही कोण धुरी सिर प्रदान करता है, जो परिचालन लचीलापन बढ़ाने के लिए साइड ड्रिलिंग, साइड टैपिंग और साइड फ्रिलिंग प्रक्रियाओं को सुविधाजनक बनाता है।
विनिर्देशः
| मॉडल | PHD1010 | पीएचडी2016 | पीएचडी2020 | PHD3030 | PHD4080 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | 28 | 28 | 28 | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 | 1 | 1 | 1 या 2 | 1 या 2 |
| स्पिंडल कॉपर | बीटी40 | बीटी50 | बीटी50 | बीटी50 | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | ≤ 180 | ≤ 250 | ≤300 | ≤300 | |
| टैपिंग व्यास | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | जीवन के बारे में, 8/8 | 22/30 | 22/30/37 | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 | 1600 | 2000 | 3000 | 4000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष)
|
अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 | 2000 | 2000 | 3000 | 8000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~6 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 | 400 | 800 | 1000 | 1400 |
| गति (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~4 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | FAGOR/ KND/ GSK | ||||
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान | ||||
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x62 |
उत्पाद की विशेषताएं
1कार्य तालिका में कई क्षैतिज टी-स्लॉट हैं, जो विशेष रूप से संचालन के दौरान फिक्स्चर और प्लेटों को सुरक्षित करने के लिए डिज़ाइन किए गए हैं।एक वैकल्पिक चार जबड़े स्व-केंद्रित चक क्लैंपिंग डिवाइस उपलब्ध है, जो कि बैच भागों के प्रसंस्करण के दौरान उत्पादन दक्षता में काफी सुधार करता है।
2. उपकरण या तो जर्मन सीएनसी प्रणाली, स्पेनिश एफएजीओआर सीएनसी प्रणाली, या चीनी केएनडी प्रणाली से लैस है। ड्रिलिंग निर्देशांक सीएडी और सीएएम प्रारूपों के बीच प्रत्यक्ष रूपांतरण का समर्थन करते हैं,कार्यक्रम को सुव्यवस्थित करना, भंडारण, प्रदर्शन, और डेटा संचार प्रक्रियाएं। उपयोगकर्ता इंटरफ़ेस में त्रुटि मुआवजा, स्वचालित अलार्म कार्य और सहज ज्ञान युक्त मानव-मशीन बातचीत क्षमताएं शामिल हैं।वर्कपीस छेद की स्थिति कीबोर्ड के माध्यम से इनपुट किया जा सकता है, यूएसबी, नेटवर्क, या सीएडी ग्राफिक्स, सिस्टम स्वचालित रूप से मशीनिंग कार्यक्रम उत्पन्न करता है। पूर्व ड्रिलिंग पूर्वावलोकन और सत्यापन सुविधाएं परिचालन सुविधा और सटीकता में और वृद्धि करती हैं।
3सीएनसी गेंट्री प्लेट और शीट धातु ड्रिलिंग-फ्राइंग मशीन एक स्वचालित चिप कन्वेयर और एक स्वचालित स्नेहन प्रणाली से लैस है।इसकी शीतलन विन्यास में एक उच्च दबाव आंतरिक शीतलन पंप और एक निम्न दबाव बाहरी शीतलन पंप शामिल है, जो परिचालन आवश्यकताओं के अनुसार आंतरिक और बाहरी शीतलन मोड के बीच चयन करने में सक्षम है।
4सीएनसी गेंट्री धातु प्लेट और फ्लैंज ड्रिलिंग-मार्किंग मशीन एक फोटोइलेक्ट्रिक किनारा खोजक के साथ सुसज्जित है, जो कार्य टुकड़ों की सुविधाजनक और त्वरित स्थिति को सक्षम करता है।वैकल्पिक 24-उपकरण डिस्क पत्रिका या रैखिक उपकरण पत्रिकाएं उपलब्ध हैं, जो मशीनिंग दक्षता में काफी सुधार करते हैं।
सीएनसी फ्लैंज और कार्बन स्टील गेंट्री प्रकार की ड्रिलिंग, मार्किंग और फ्रीजिंग मशीन एक उच्च प्रदर्शन वाला औद्योगिक उपकरण है,विशेष रूप से प्लेट के समान घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए इंजीनियरइस उपकरण को काम करने वाले टुकड़ों जैसे कि फ्लैंग्स, डिस्क, रिंग्स,और फ्लैट प्लेटों के साथ एक मुख्य पूर्व शर्त है कि इन workpieces की मोटाई पूरी तरह से मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के अनुरूप है.
इस्पात संरचना कार्यशालाओं के भीतर यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग करता है,इस प्रकार इस्पात फ्रेम की स्थिर असेंबली के लिए एक ठोस नींव रख रही हैपवन ऊर्जा क्षेत्र के लिए,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग सेवाएं प्रदान करता है।पुल निर्माण परियोजनाओं में, उपकरण पुल बीमों और समर्थन ब्रैकेटों को संसाधित करता है; यह बदले में,स्थिर और टिकाऊ कनेक्शन के गठन को सुनिश्चित करता हैइन कनेक्शनों को पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार सहन करने के लिए डिज़ाइन किया गया है।
