सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11 किलोवाट | स्पिंडल गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | सीएनसी बीम ड्रिलिंग मशीन उच्च गति,बीएचडी सीरीज सीएनसी ड्रिलिंग मशीन,बीम ड्रिलिंग मशीन 100-3000r/min |
||

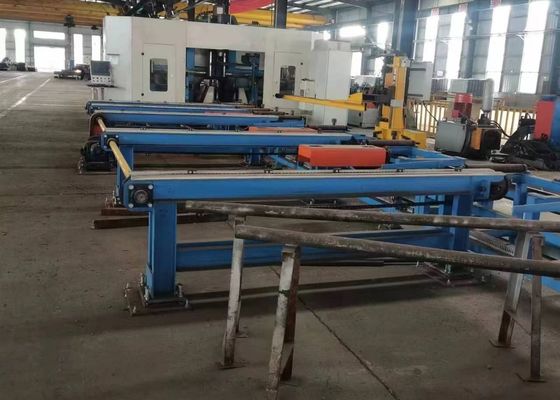

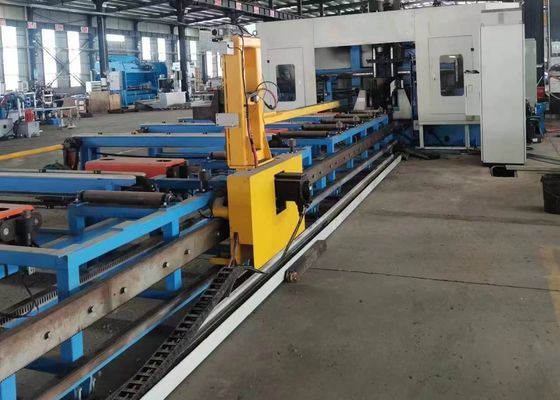

3 उपकरण पत्रिका बीएचडी श्रृंखला सीएनसी बीम के लिए उच्च गति ड्रिलिंग मशीन 100-3000r / मिनट धुरी गति
आवेदनः
सीएनसी एच बीम ड्रिलिंग और कटिंग मशीन लाइन मुख्य रूप से एच बीम, चैनल स्टील्स, एंगल स्टील्स और अन्य प्रकार की स्टील सामग्री के ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग के लिए डिज़ाइन की गई है।इसका व्यापक उपयोग इस्पात संरचनाओं के क्षेत्रों में होता है।, जिसमें निर्माण, गैरेज निर्माण, टॉवर निर्माण और ग्रिड संरचना परियोजनाएं शामिल हैं।
विनिर्देशः
|
मॉडल |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H बीम की चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H बीम की ऊंचाई रेंज(मिमी) |
100~500 | 100~500 | 100~500 | 100~600 |
|
चैनल स्टील चौड़ाई सीमा(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
चैनल स्टील ऊँचाई सीमा(मिमी) |
100~250 | 100~250 | 100~250 | 100~300 |
|
अधिकतम. काम का टुकड़ा मोटाई(मिमी) |
40 | 40 | 80 | 80 |
|
अधिकतम. काम का टुकड़ा लम्बाई (m) |
12 या 15 (वैकल्पिक) | |||
|
ड्रिलिंग स्पिंडल Qty. |
कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
|||
|
स्पिंडल छेद कूप |
बीटी40 | बीटी40 | बीटी40 | बीटी40 |
|
अधिकतम ड्रिलिंग व्यास (मिमी) |
40 | 40 | 40 | 40 |
|
स्पिंडल मोटर शक्ति (किलोवाट) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
धुरी की गति (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
स्पिंडल खिला गति(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
एक्स-अक्ष फ़ीडिंग गति(m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
उपकरण की मात्रा पत्रिका |
3 | 3 | 3 | 3 |
|
औजार पत्रिका प्रकारऔर क्षमता |
पंक्ति प्रकार, 3x4 (वैकल्पिक) | |||
|
चिह्नित इकाई (वैकल्पिक) |
डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
|||
| सीएनसी प्रणाली |
जर्मन, जापान, चीन INVT |
|||
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग | |||
|
मशीन समग्र आकार (m) |
लगभग 32x5x35 | लगभग 33x5.5x35 | लगभग 33x5.5x35 | लगभग 33x6x35 |
| कुल शक्ति (किलोवाट) | लगभग 55 | लगभग 55 | लगभग 60 | लगभग 60 |
उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है।
1एक आवश्यक, विशेष ड्रिलिंग उपकरण जो निर्माण इस्पात संरचना उद्योग के लिए बनाया गया है।
2एच बीम और चैनल स्टील्स की तीन सतहों पर एक साथ छेद करने में सक्षम, उच्च परिशुद्धता और दक्षता प्रदान करता है।
3. 7 सीएनसी अक्षों से लैस, यह स्वचालित रूप से सटीक फ़ीडिंग और पोजिशनिंग ऑपरेशन पूरा करता है।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग की पहचान का समर्थन करता है, और उन्हें मशीनिंग कार्यक्रमों में परिवर्तित कर सकता है।
उत्पाद की विशेषताएं
1उपकरण की खिला तंत्र एक सीएनसी गाड़ी आधारित clamping और खिला प्रणाली का उपयोग करता है।यह उन्नत विन्यास न केवल कुशल उत्पादन जरूरतों को पूरा करने के लिए तेजी से सामग्री ले जाने के लिए सक्षम बनाता है, लेकिन यह भी असाधारण स्थिति सटीकता सुनिश्चित करता है, प्रभावी रूप से स्थिर और सटीक बाद की मशीनिंग प्रक्रियाओं के लिए एक ठोस नींव रखता है।
2एच बीम की तीन सतहों पर ड्रिलिंग के लिए तीन बीटी40 हाई स्पीड स्पिंडल का उपयोग किया जाता है। यह कार्बाइड ड्रिल बिट्स से लैस है।और धुरी घूर्णन गति 3000rpm तक पहुँच सकते हैंइसके अलावा, ड्रिलिंग प्रक्रिया के दौरान उत्पन्न चिप्स को चेन प्रकार के चिप कन्वेयर के माध्यम से ले जाया जाता है।
3शीतलन प्रणाली ने आंतरिक और बाहरी शीतलन दोनों कार्यों को एकीकृत करते हुए धुंध शीतलन तकनीक को अपनाया है।प्रत्येक ड्रिलिंग धुरी बॉक्स एक समर्पित बाहरी शीतलन नोजल और एक आंतरिक शीतलन कनेक्टर से लैस हैआंतरिक और बाहरी शीतलन का उपयोग स्वतंत्र रूप से या एक साथ किया जा सकता है।
4. एक स्वचालित उपकरण परिवर्तक (एटीसी) प्रणाली ग्राहक की आवश्यकताओं के आधार पर कॉन्फ़िगर किया जा सकता है। यह प्रणाली मैनुअल उपकरण प्रतिस्थापन की आवश्यकता को समाप्त करती है,इस प्रकार परिचालन समय की बचत और समग्र कार्य दक्षता में वृद्धि.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और प्लेट धातु ड्रिलिंग, अंकन, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से मशीन टूल्स की सटीक छेद की स्थिति, चिकनी टैप किए गए धागे और स्पष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से दर्शाते हैं।इस प्रकार व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रतिबिंबित करता है.
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना कार्यशालाओं और पुल निर्माण परियोजनाओं में लागू होती है।यह फ्रेम और समर्थन संरचनाओं के लिए उपयोग किए जाने वाले एच बीम पर सटीक मशीनिंग करता हैइस प्रकार इस्पात संरचनाओं की स्थिर असेंबली के लिए एक ठोस नींव रखी जाती है। पुल निर्माण परिदृश्यों में यह एच बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है;यह न केवल पुलों की संरचनात्मक स्थिरता में सुधार करने में मदद करता है बल्कि उन्हें दीर्घकालिक भारों को प्रभावी ढंग से सहन करने में भी सक्षम बनाता हैउच्च परिचालन दक्षता के साथ, मशीन इन प्रमुख बुनियादी ढांचे के क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है और संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित करती है।
