13000x1000 मिमी वर्कपीस आकार सीएनसी धातु शीट ड्रिलिंग और मिलिंग मशीन M3-M10 टैपिंग व्यास

13000x1000 मिमी वर्कपीस आकार सीएनसी धातु शीट ड्रिलिंग और मिलिंग मशीन M3-M10 टैपिंग व्यास

आवेदन:

यह सीएनसी गैन्ट्री प्लेट शीट धातु ड्रिलिंग और मिलिंग उपकरण मुख्य रूप से प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग प्रक्रियाओं को करने के लिए डिज़ाइन किया गया है।यह flanges सहित workpieces के लिए कुशल छेद ड्रिलिंग प्रदर्शन प्रदान करता है, डिस्क, छल्ले और प्लेटों की मोटाई उसके प्रभावी संचालन सीमा के भीतर आती है। छेद और अंधे छेद के माध्यम से मशीनिंग करने में सक्षम,यह एकल सामग्री के घटकों और मिश्रित सामग्री दोनों के साथ संगत हैडिजिटल नियंत्रण प्रौद्योगिकी के साथ, मशीन उपकरण असाधारण संचालन सुविधा सुनिश्चित करता है। यह स्वचालित,बड़े पैमाने पर विनिर्माण परिदृश्यों में विविध उत्पाद प्रकारों का उच्च परिशुद्धता उत्पादन.

विनिर्देशः

उत्पाद की विशेषताएं

1बिस्तर और काम की मेज:
बिस्तर और कार्य तालिका ग्रे लोहे (HT250) का उपयोग करके अभिन्न कास्टिंग के रूप में निर्मित हैं, जो माध्यमिक एनीलिंग और उम्र बढ़ने के उपचारों के अधीन हैं,और उच्च गतिशील और स्थैतिक कठोरता सुनिश्चित करने के लिए सटीक मशीनिंग के साथ समाप्तयह सुनिश्चित करता है कि कोई विरूपण न हो। वर्कटेबल की सतह में परिशुद्धता से मशीनीकृत टी-स्लॉट हैं, जो कि अनुकूलित लेआउट में हैं, जिससे वर्कपीस को सुरक्षित रूप से क्लैंप करना आसान होता है।बिस्तर आधार प्रत्येक तरफ दो उच्च परिशुद्धता रैखिक गाइडवे के साथ सुसज्जित है, गाइडवे स्लाइड्स पर बल वितरण सुनिश्चित करता है और मशीन उपकरण की कठोरता के साथ-साथ इसके तन्यता और संपीड़न प्रतिरोध को काफी बढ़ाता है।ड्राइव प्रणाली दो तरफा संचालित करने के लिए सटीक गेंद शिकंजा के साथ जोड़े गए एसी सर्वो मोटर्स का उपयोग करती हैY-अक्ष के साथ पार करने के लिए गैन्ट्री को सक्षम। समायोज्य बोल्ट बिस्तर के आधार पर रणनीतिक रूप से तैनात हैं,बिस्तर और काम की मेज के क्षैतिज संरेखण के लिए सरल कैलिब्रेशन की अनुमति देता है.

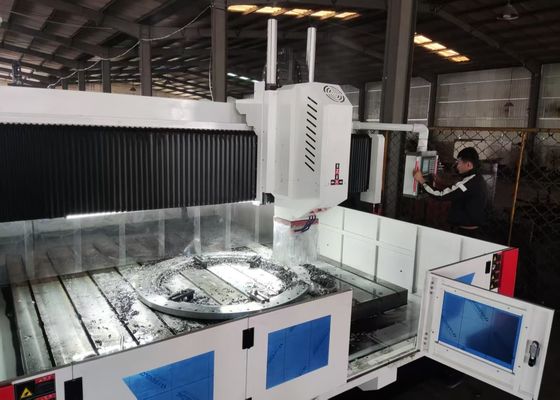

2मोबाइल गैन्ट्री:
चलती सीढ़ी एक सटीक कास्ट आयरन संरचनात्मक घटक है, जिसमें चार उच्च भार ले जाने वाले सीएनसी रैखिक गाइड स्लाइड, एक सटीक गेंद शिकंजा विधानसभा,और एक उच्च परिशुद्धता वाले ग्रहों के कम करनेवाला जो एक सर्वो मोटर से जुड़ा हुआ हैयह एक नाइट्रोजन संतुलन सिलेंडर से भी लैस है, जो पावर हेड के वजन को संतुलित करता है, पेंच पर भार को कम करता है, पेंच की सेवा जीवन को बढ़ाता है,और Z-अक्ष के साथ आगे बढ़ने के लिए ड्रिलिंग शक्ति सिर ड्राइवयह विन्यास स्वचालित चिप तोड़ने, चिप हटाने और ठहराव कार्यक्षमताओं को शामिल करते हुए, तेजी से अग्रिम, कार्य फीड, तेजी से वापस लेने और रोकने जैसे कार्यों को सक्षम करता है।

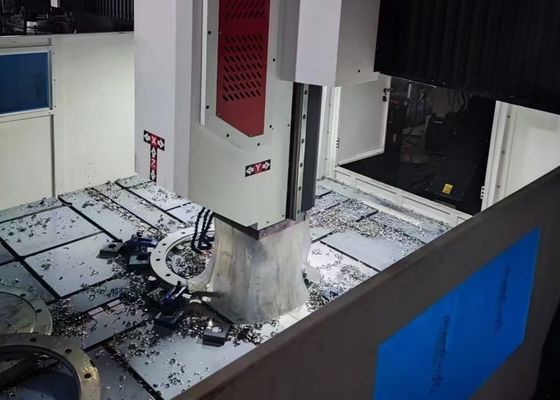

3ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर से लैस है,जो एक विशेष परिशुद्धता धुरी को चलाने के लिए गति में कमी और टोक़ प्रवर्धन के लिए एक दांत वाले सिंक्रोनस बेल्ट का उपयोग करता हैस्पिंडल में छह पंक्तियों के जापानी कोणीय संपर्क असर (आगे से चार, पीछे से दो) शामिल हैं ताकि गति समायोजन संभव हो सके।यह एक वायवीय उपकरण बदलने की प्रणाली से लैस है, उपकरण के त्वरित और सुविधाजनक प्रतिस्थापन की सुविधा प्रदान करता है। खिला गति एक सर्वो मोटर और गेंद पेंच विधानसभा द्वारा संचालित है।एक्स और वाई अक्षों में इंटरलिंकिंग क्षमताएं हैं और रैखिक और परिपत्र इंटरपोलेशन कार्यों को प्राप्त करने के लिए अर्ध-बंद लूप नियंत्रण का उपयोग करते हैं. धुरी के अंत को एक BT50 कॉपर छेद के साथ डिज़ाइन किया गया है और एक उच्च गति वाले घूर्णी जोड़ के साथ एकीकृत किया गया है, जो केंद्र पानी ठंडा करने के साथ उच्च गति वाले यू-ड्रिल मशीनिंग को सक्षम करता है।

5ट्रांसमिशन प्रणाली:
ताइवान से आयातित गाइड रेल और उच्च परिशुद्धता वाले स्लाइडर डिजाइन को शामिल करते हुए, ट्रांसमिशन सिस्टम भारी भार को संभालने की क्षमता में सुधार करते हुए सुचारू संचालन सुनिश्चित करता है।

सीएनसी गैन्ट्री प्रकार के ड्रिलिंग, मार्किंग और फ्लेन्ज और कार्बन स्टील के लिए मिलिंग मशीन एक उच्च प्रदर्शन औद्योगिक उपकरण के रूप में खड़ा है,प्लेट प्रकार के घटकों और संरचनात्मक भागों की परिशुद्धता मशीनिंग के लिए सावधानीपूर्वक इंजीनियरयह उपकरण विशेष रूप से काम करने वाले टुकड़ों जैसे कि फ्लैंग्स, डिस्क, रिंग और फ्लैट प्लेटों को संसाधित करने के लिए डिज़ाइन किया गया है।के साथ एक मूल आवश्यकता है कि इन workpieces की मोटाई सख्ती से मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के अनुरूप है.

इस्पात संरचना कार्यशालाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों के लिए सटीक ड्रिलिंग और फ्रीजिंग प्रदान करता है,स्टील के फ्रेमों की स्थिर असेंबली के लिए ठोस नींव रखने के लिएपवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग समाधान प्रदान करता है।पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर।पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों को सहन करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
