सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 13000x1000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT40-150 | अधिकतम ड्रिलिंग व्यास: | Φ30 मिमी |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम 3-M10 |
| स्पिंडल गति: | 30~6000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 7.5 किलोवाट |
| प्रमुखता देना: | दोहरी धुरी सीएनसी ड्रिलिंग मशीन,सीएनसी ड्रिलिंग फ्रीजिंग मशीन 6000rpm,पावर हेड सीएनसी प्लेट ड्रिलिंग |
||

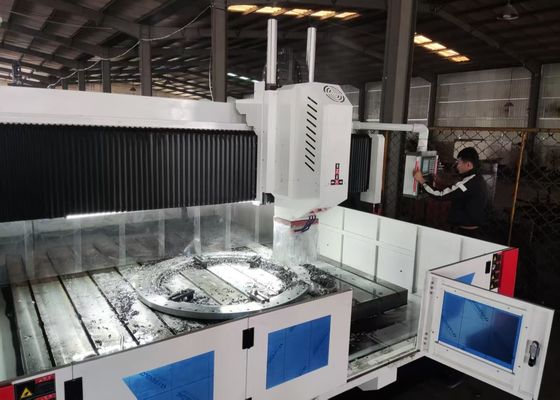

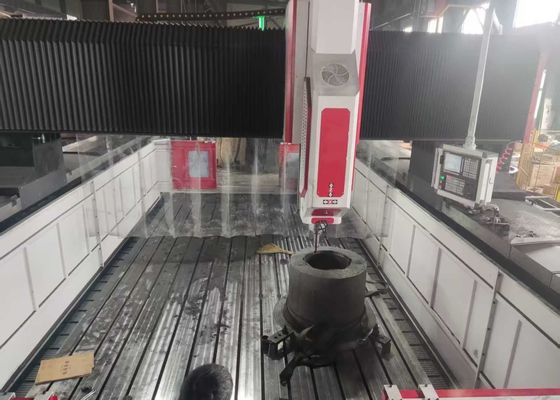

2pcs ड्रिलिंग पावर हेड डबल स्पिंडल सीएनसी ड्रिलिंग मिलिंग मशीन 30~6000r/min स्पिंडल स्पीड
अनुप्रयोग:
यह सीएनसी गैन्ट्री-प्रकार शीट धातु ड्रिलिंग और मिलिंग मशीन विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग संचालन करने के लिए डिज़ाइन की गई है। यह फ्लैंज, डिस्क, रिंग और प्लेटों जैसे वर्कपीस के लिए उच्च-दक्षता वाले छेद-मशीनिंग क्षमताएं प्रदान करती है, जो इसकी निर्दिष्ट मोटाई सीमा के भीतर हैं। उपकरण थ्रू होल और ब्लाइंड होल को संसाधित करने में सक्षम है, और सिंगल-मटेरियल और कम्पोजिट-मटेरियल दोनों घटकों के साथ संगत है। उन्नत न्यूमेरिकल कंट्रोल तकनीक से लैस, यह मशीन टूल बेहतर परिचालन सुविधा प्रदान करती है और बड़े पैमाने पर विनिर्माण वातावरण में उत्पादों की एक विस्तृत श्रृंखला के स्वचालित, उच्च-सटीकता उत्पादन को सक्षम बनाती है।
विनिर्देश:
| वर्कपीस का आकार | LxW | 13000x1000 मिमी |
| गैन्ट्री की ऊंचाई |
600 मिमी (यह नींव के अनुसार भी निर्धारित किया जा सकता है) |
|
| वर्कबेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 2 |
| स्पिंडल टेपर | BT40-150 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ30 मिमी | |
| टैपिंग व्यास | M3-M10 | |
| स्पिंडल स्पीड | 30~6000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 7.5kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1000 मिमी |
| पार्श्व गति की गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2.4kW | |
|
गैन्ट्री की अनुदैर्ध्य गति (Y अक्ष) |
अधिकतम फीड स्ट्रोक | 13000 मिमी |
| फीड गति की गति | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x2.4kW | |
| ऊर्ध्वाधर रैम फीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 300 मिमी |
| गति की गति | 0~5 मीटर/मिनट | |
| सर्वो मोटर पावर | 7.5kW (ब्रेक) | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष दोहराव स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| समग्र आकार | LxWxH | 13000x3000x2500 मिमी |
उत्पाद सुविधाएँ
1. ट्रांसमिशन सिस्टम:
ताइवान-स्रोत वाली गाइड रेल और उच्च-सटीकता वाले स्लाइडर कॉन्फ़िगरेशन को अपनाता है, जो सुचारू परिचालन प्रदर्शन और बढ़ी हुई भारी-लोड असर क्षमता सुनिश्चित करता है।
1)। एक्स-एक्सिस में पार्श्व मार्गदर्शन और लोड-असर वाली रेल के रूप में दो रोलिंग लीनियर गाइड रेल शामिल हैं, जो उच्च-गति ड्रिलिंग परिचालन मांगों को पूरा करती हैं। एक्स-एक्सिस ट्रांसमिशन के लिए, एक एसी सर्वो मोटर का उपयोग सटीक बॉल स्क्रू को चलाने के लिए किया जाता है, जिससे सटीक रैखिक गति सक्षम होती है।
2)। वाई-एक्सिस प्रत्येक तरफ दो हेवी-ड्यूटी रोलिंग लीनियर गाइड रेल से सुसज्जित है, जिसमें प्रत्येक गाइड रेल पर तीन स्क्वायर रेल स्लाइडर लगे हैं - सामूहिक रूप से वाई-एक्सिस स्लाइडिंग तंत्र का गठन करते हैं। यह संरचनात्मक डिजाइन गैन्ट्री फ्रेम की उच्च कठोरता और ताकत की आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति वेग, बेहतर कंपन डंपिंग प्रदर्शन और विस्तारित सेवा जीवन सहित तकनीकी योग्यताएं प्रदान करता है। एक्स-एक्सिस ड्राइव के लिए, डुअल सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को अपनाया गया है: प्रत्येक तरफ एक सर्वो मोटर को बॉल स्क्रू को समकालिक रूप से चलाने के लिए कॉन्फ़िगर किया गया है, जिससे गैन्ट्री फ्रेम सक्रिय होता है और सीएनसी मशीनिंग संचालन का एहसास होता है।
3)। स्पिंडल हाउसिंग असाधारण गति कठोरता, उच्च स्थिति सटीकता और उत्कृष्ट कम-गति स्थिरता प्रदान करने वाली चार हेवी-ड्यूटी लीनियर गाइड रेल से सुसज्जित है।
3. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:
यह मशीन टूल ताइवान-निर्मित वॉल्यूमेट्रिक प्रेशर-डिस्ट्रीब्यूटिंग स्वचालित स्नेहन प्रणाली से सुसज्जित है। यह गाइड रेल, लीड स्क्रू और गियर रैक सहित सभी गतिशील घटकों को स्वचालित स्नेहन प्रदान करता है - बिना किसी कवरेज गैप के, मशीन टूल के सेवा जीवन को प्रभावी ढंग से सुरक्षित रखता है। उपकरण के एक्स-एक्सिस और वाई-एक्सिस डस्ट-प्रूफ सुरक्षा कवर से सुसज्जित हैं, जबकि वर्कटेबल के चारों ओर जल-प्रतिरोधी स्प्लैश शील्ड स्थापित किए गए हैं।
4. व्यापक KND CNC नियंत्रण प्रणाली:
मोटर को उच्च-सटीकता वाले पूर्ण-मूल्य श्रृंखला सर्वो मोटर्स द्वारा संचालित किया जाता है। यह एक RS232 इंटरफ़ेस और एक रंग डिस्प्ले स्क्रीन से सुसज्जित है जिसमें चीनी-भाषा ऑपरेटिंग इंटरफ़ेस है, जबकि ऑन-साइट और बाहरी यूएसबी इनपुट कार्यक्षमता का भी समर्थन करता है।
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री प्लेट शीट धातु ड्रिलिंग और मार्किंग औद्योगिक उपकरण प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए विस्तृत रूप से डिज़ाइन किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेटों सहित वर्कपीस को संसाधित करने के लिए तैयार किया गया है, इसमें एक मुख्य आवश्यकता है कि ऐसे वर्कपीस की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करे।
स्टील संरचना कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और जोड़ने वाले घटकों के लिए सटीक ड्रिलिंग और मिलिंग संचालन प्रदान करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव स्थापित होती है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग समाधान प्रदान करता है - एक अनिवार्य प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना करने में सक्षम हों। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे स्थिर, टिकाऊ कनेक्शन का निर्माण होता है जो पुल के लंबे सेवा जीवन भर गतिशील भार वहन करने के लिए इंजीनियर होते हैं।
