उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 13000x1000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT40-150 | अधिकतम: | Φ30 मिमी |
| टी-स्लॉट चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम 3-M10 |
| धुरी गति: | 30~6000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 7.5kW |
| प्रमुखता देना: | गैन्ट्री मोबाइल सीएनसी ड्रिलिंग मशीन,डबल स्पिंडल प्लेट फ्रिलिंग मशीन,PHD1310 सीएनसी ड्रिलिंग मशीन |
||

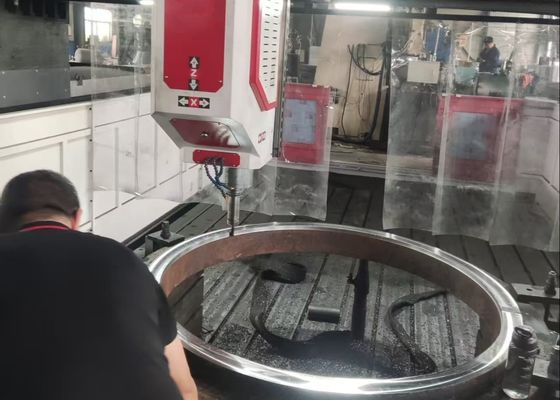

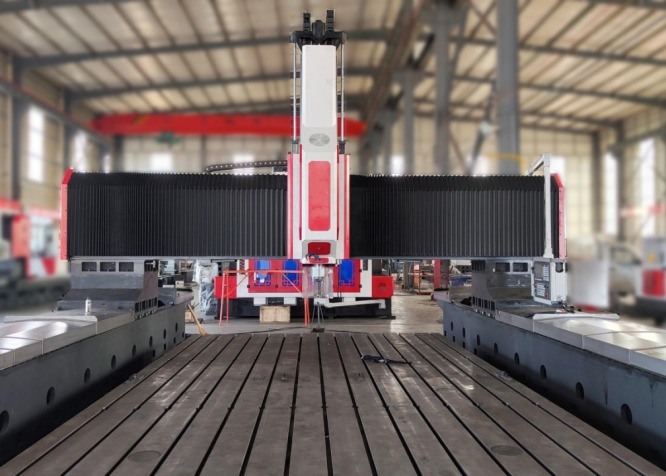

गैन्ट्री मोबाइल डबल स्पिंडल सीएनसी प्लेट ड्रिलिंग एंड फ्रिलिंग मशीन मॉडल पीएचडी1310
आवेदन:
यह सीएनसी गेंट्री प्रकार शीट धातु ड्रिलिंग और मिलिंग मशीन विशेष रूप से ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग,और प्लेट वर्कपीस और संरचनात्मक घटकों पर बोरिंग ऑपरेशनयह अपने निर्दिष्ट मोटाई सीमा के भीतर फ्लैंग्स, डिस्क, रिंग और प्लेट जैसे वर्कपीस के लिए उच्च दक्षता वाले छेद-मशीनिंग प्रदर्शन प्रदान करता है।उपकरण छेद और अंधेरे छेद के माध्यम से प्रसंस्करण करने में सक्षम हैउन्नत संख्यात्मक नियंत्रण तकनीक से सुसज्जित है,यह मशीन उपकरण बेहतर परिचालन सुविधा प्रदान करता है और स्वचालित, बड़े पैमाने पर विनिर्माण सेटिंग्स में उत्पादों की एक विविध श्रृंखला का उच्च परिशुद्धता उत्पादन।
विनिर्देशः
| काम करने वाले टुकड़े का आकार | LxW | 13000x1000 मिमी |
| गैन्ट्री ऊंचाई |
600 मिमी (यह फाउंडेशन के अनुसार भी निर्धारित किया जा सकता है) |
|
| कार्यबेंच | टी-स्लॉट की चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | Qty. | 2 |
| स्पिंडल कॉपर | बीटी40-150 | |
|
अधिकतम ड्रिलिंग व्यास (सामान्य कार्बन स्टील) |
Φ30 मिमी | |
| टैपिंग व्यास | M3-M10 | |
| धुरी की गति | 30~6000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 7.5kW | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-600 मिमी | |
|
पावर हेड की पार्श्व गति(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1000 मिमी |
| पार्श्व गति की गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर शक्ति | 2.4 किलोवाट | |
|
गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) |
अधिकतम। फ़ीड स्ट्रोक | 13000 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति | 2x2.4kW | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 300 मिमी |
| चलती गति | 0~5 मी/मिनट | |
| सर्वो मोटर की शक्ति | 7.5kW (ब्रेक) | |
| तीन-अक्षीय स्थिति की सटीकता | X/Y/Z/A/B/C | ±0.015/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000 मिमी |
| कुल आकार | LxWxH | 13000x3000x2500 मिमी |
उत्पाद की विशेषताएं
1व्यापक सीएमएनएस/केएनडी सीएनसी नियंत्रण प्रणालीः
मोटर उच्च परिशुद्धता पूर्ण-मूल्य श्रृंखला सर्वो मोटर्स द्वारा संचालित है, जिसमें एक RS232 इंटरफ़ेस और चीनी भाषा ऑपरेटिंग इंटरफ़ेस के साथ एक रंगीन डिस्प्ले स्क्रीन है,दोनों साइट पर और बाहरी यूएसबी इनपुट का समर्थन करते हुए.
1.1चिप तोड़ने की कार्यक्षमता के साथ एकीकृत, उपयोगकर्ताओं को मानव-मशीन इंटरफ़ेस (एचएमआई) के माध्यम से चिप तोड़ने का समय और चक्र सेट करने में सक्षम बनाता है।
1.2. उपकरण उठाने के कार्य से लैस है, जिससे उपकरण उठाने की ऊंचाई को एचएमआई पर कॉन्फ़िगर किया जा सकता है। ड्रिलिंग के दौरान पूर्व निर्धारित ऊंचाई तक पहुंचने पर,ड्रिल बिट तेजी से चिप्स बाहर निकालने के लिए workpiece के ऊपर उठता है, फिर स्वचालित रूप से ऑपरेशन फिर से शुरू करने से पहले तेजी से ड्रिलिंग सतह पर वापस आगे बढ़ता है।
1.3. एक केंद्रीकृत संचालन नियंत्रण कैबिनेट और हैंडहेल्ड इकाई एकीकृत हैं, जो एक सीएनसी प्रणाली पर काम करती हैं। मानव-मशीन इंटरफ़ेस (एचएमआई) में मानव-मशीन बातचीत, त्रुटि मुआवजा,और सुविधाजनक प्रोग्रामिंग की सुविधा के लिए स्वचालित अलार्म कार्यक्षमताओं, भंडारण, प्रदर्शन और संचार प्रक्रियाएं।
1.4यह उपकरण ड्रिलिंग से पहले छेद की स्थिति सिमुलेशन और पुनः निरीक्षण क्षमताओं से लैस है, जिससे परिचालन सुविधा में काफी वृद्धि हुई है।
2केंद्रीकृत जल निर्वहन प्रणाली:
यह मशीन उपकरण एक मानक केंद्रीकृत जल निर्वहन प्रणाली से लैस है।आंतरिक छिड़काव प्रकार पानी निर्वहन तंत्र मशीनिंग संचालन के दौरान काटने के उपकरण से चिपके हुए लोहे के पन्नी को रोकता है, जिससे उपकरण के पहनने में कमी आती है, उपकरण के सेवा जीवन में वृद्धि होती है, और कार्य टुकड़ों की सतह खत्म होती है।काटने के उपकरण के सिर पर उच्च दबाव वाले पानी का निर्वहन कार्य के टुकड़े की सतह को प्रभावी ढंग से सुरक्षित करता है, उच्च गति वाले घूर्णन जोड़ों की रक्षा करता है, और घूर्णन घटकों के अशुद्धियों से प्रेरित अवरुद्ध होने से रोकता है, जो अंततः वर्कपीस की समग्र गुणवत्ता में सुधार करता है और परिचालन दक्षता को बढ़ाता है।
3स्वचालित चिप कन्वेयर और सर्कुलेशन कूलिंग सिस्टम:
एक स्वचालित चिप कन्वेयर कार्य तालिका के प्रत्येक पक्ष पर स्थापित है, जिसके अंत में एक फिल्टर लगाया गया है।और एक ठंडा पंप एक तरफ से घुड़सवार हैशीतलन पंप का आउटलेट एक रबर नली के माध्यम से केंद्रीय जल निस्पंदन प्रणाली से जुड़ा हुआ है। शीतलक चिप कन्वेयर में बहता है,जो फिर चिप कन्वेयर पंप द्वारा केंद्रीय जल निस्पंदन प्रणाली में पंप किया जाता हैफ़िल्टर किए गए शीतल द्रव को बाद में उच्च दबाव वाले शीतलन पंप द्वारा स्पिंडल में फिर से घुमाया जाता है ताकि ड्रिलिंग संचालन के दौरान शीतलन प्रदान किया जा सके।एक चिप परिवहन गाड़ी भी सुविधाजनक चिप हटाने के लिए शामिल है.
यह उच्च प्रदर्शन वाला सीएनसी गेंट्री प्रकार की प्लेट शीट धातु ड्रिलिंग और मार्किंग औद्योगिक उपकरण प्लेट प्रकार के घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर है।विशेष रूप से काम के टुकड़ों जैसे कि फ्लैंग्स के प्रसंस्करण के लिए तैयार, डिस्क, छल्ले और फ्लैट प्लेटों, यह एक मूल आवश्यकता है कि इन workpieces की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग मापदंडों का सख्ती से अनुपालन करना चाहिए।
इस्पात संरचना कार्यशालाओं में, यह उपकरणयह संरचनात्मक प्लेटों और कनेक्टिंग घटकों के लिए सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करता है, जिससे स्टील फ्रेम की स्थिर असेंबली के लिए एक ठोस आधार तैयार होता है।पवन ऊर्जा उद्योग के भीतर, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग समाधान प्रदान करता है।तेज हवाएंपुल निर्माण परियोजनाओं के लिए, उपकरण स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर।पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
