उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 2000x1600 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT40 | अधिकतम: | Φ40 मिमी |
| अधिकतम मोटाई: | ≤100 मिमी | टैपिंग व्यास: | एम 3-M24 |
| धुरी गति: | 30 ~ 3000 आर / मिनट | सर्वो स्पिंडल मोटर पावर: | 11kw/15kw |

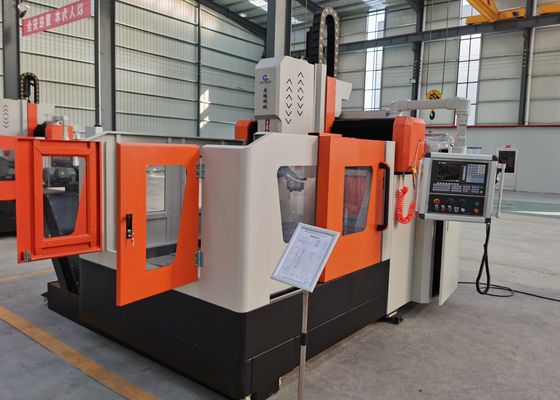

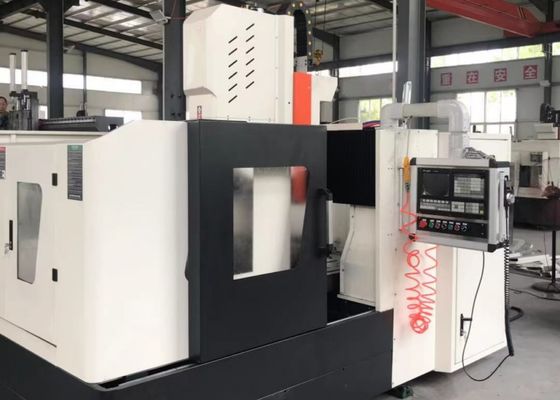

5300x3400x2700mm कुल आकार सीएनसी प्लेट ड्रिलिंग मिलिंग मशीन 40mm अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
सीएनसी गैन्ट्री ड्रिलिंग और मिलिंग मशीन का उपयोग मुख्य रूप से प्लेटों और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग कार्यों के लिए किया जाता है। यह वर्कपीस जैसे फ्लैंज, डिस्क, रिंग और प्लेट के लिए लागू होता है, जिनकी मोटाई सख्ती से उपकरण की प्रभावी प्रसंस्करण सीमा के भीतर आती है। थ्रू होल और ब्लाइंड होल की मशीनिंग सिंगल-मटेरियल पार्ट्स और कंपोजिट मटेरियल दोनों के लिए की जा सकती है। पूरी प्रसंस्करण श्रृंखला पर डिजिटल नियंत्रण का दावा करते हुए, मशीन असाधारण परिचालन दक्षता प्रदान करती है। यह स्वचालित उत्पादन, उच्च-सटीक मशीनिंग, बहु-विविधता प्रसंस्करण और बड़े पैमाने पर निर्माण को प्राप्त करने में सक्षम है।
विशेष विवरण:
| वर्कपीस का आकार |
LxW | 2000x1600 मिमी |
| गैन्ट्री ऊंचाई | 600 मिमी | |
| कार्य बेंच | टी-स्लॉट चौड़ाई | 28mm |
| ड्रिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल शंकु | BT40 | |
| अधिकतम ड्रिलिंग व्यास | Φ40 मिमी | |
| अधिकतम मोटाई | ≤100 मिमी | |
| टैपिंग व्यास | M3-M24 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 11kW/15kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-600mm | |
|
पावर हेड का पार्श्व आंदोलन(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व आंदोलन गति | 0~8 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 2.4kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक | 2000 मिमी |
| फीड मूविंग स्पीड | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x2.4kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 400 मिमी |
| चलती गति | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.4kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.015/1000mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.01/1000mm |
| कुल आकार | LxWxH | 5300x3400x2700 मिमी |
उत्पाद की विशेषताएं
1. ट्रांसमिशन डिवाइस:
यह ताइवान से आयातित गाइड रेल और स्लाइडर्स को शामिल करते हुए एक उच्च-सटीक डिजाइन को अपनाता है, जो सुचारू संचालन सुनिश्चित करता है और प्रभावी रूप से भारी-लोड क्षमता को बढ़ाता है।
X-अक्ष और Z-अक्ष प्रत्येक पार्श्व और अनुदैर्ध्य आंदोलन के लिए क्रमशः दो रोलिंग रैखिक गाइड का उपयोग करते हैं, जो उच्च गति ड्रिलिंग की तकनीकी आवश्यकताओं को पूरा कर सकते हैं। X-अक्ष और Z-अक्ष का ट्रांसमिशन घूर्णन के लिए सटीक बॉल स्क्रू को चलाने के लिए AC सर्वो मोटर्स का उपयोग करता है, जिससे रैखिक गति प्राप्त होती है।
2. Y-अक्ष दोनों तरफ दो भारी-शुल्क वाले रोलिंग रैखिक गाइड से सुसज्जित है, जिनमें से एक में साइड-हैंगिंग संरचना है, जो संयुक्त रूप से Y-अक्ष स्लाइडिंग ट्रैक बनाती है। यह कॉन्फ़िगरेशन गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति, उत्कृष्ट कंपन अवशोषण प्रदर्शन और विस्तारित सेवा जीवन जैसे तकनीकी लाभों का भी प्रतीक है। Y-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को अपनाता है: प्रत्येक तरफ एक सर्वो मोटर स्थापित है, जो सिंक्रोनस रूप से बॉल स्क्रू को घुमाता है, जिससे गैन्ट्री फ्रेम चलता है और सीएनसी मशीनिंग सक्षम होती है।
3. स्वचालित स्नेहन डिवाइस और सुरक्षात्मक डिवाइस:
मशीन टूल ताइवान-निर्मित वॉल्यूमेट्रिक आंशिक-दबाव स्वचालित स्नेहन डिवाइस से सुसज्जित है, जो गाइड रेल, लीड स्क्रू और रैक्स जैसे मूविंग पेयर के स्वचालित स्नेहन को बिना किसी डेड ज़ोन के सक्षम करता है, जिससे मशीन टूल का सेवा जीवन सुनिश्चित होता है। मशीन टूल के X-अक्ष और Y-अक्ष धूल-प्रूफ सुरक्षात्मक कवर से सुसज्जित हैं, और वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड स्थापित हैं।
4. लेजर इंटरफेरोमीटर:
प्रत्येक उपकरण अमेरिकी एपीआई लेजर इंटरफेरोमीटर का उपयोग करके अंशांकन से गुजरता है, जो अन्य मापदंडों के बीच पिच त्रुटियों, बैकलैश, पोजिशनिंग सटीकता और रिपीट पोजिशनिंग सटीकता का सटीक रूप से निरीक्षण और क्षतिपूर्ति करता है। यह मशीन की गतिशील और स्थिर स्थिरता के साथ-साथ मशीनिंग सटीकता सुनिश्चित करता है, जबकि इसकी 3D मशीनिंग सटीकता और गोलाकारता की भी गारंटी देता है।
प्लेट और शीट मेटल ड्रिलिंग और मार्किंग के लिए यह उच्च-प्रदर्शन सीएनसी गैन्ट्री-प्रकार का औद्योगिक उपकरण प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए कॉन्फ़िगर किया गया है, इसमें एक मुख्य विनिर्देश शामिल है कि इन वर्कपीस की मोटाई को मशीन के परिभाषित प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करना चाहिए।
स्टील संरचना कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग ऑपरेशन करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक ठोस नींव रखी जाती है। पवन ऊर्जा उद्योग के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है—एक आवश्यक प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक गंभीर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान भिन्नता) का सामना करने में सक्षम हैं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने के लिए डिज़ाइन किए गए स्थिर, टिकाऊ कनेक्शन के निर्माण की सुविधा प्रदान करता है।
