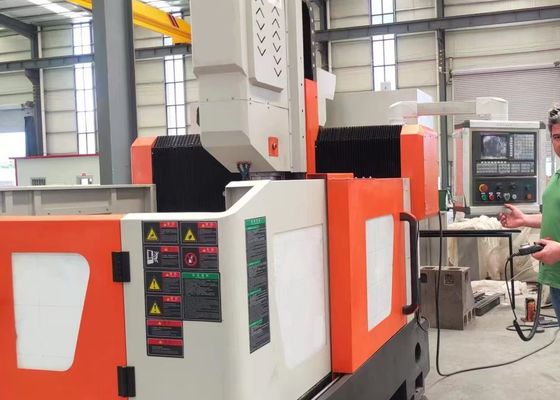

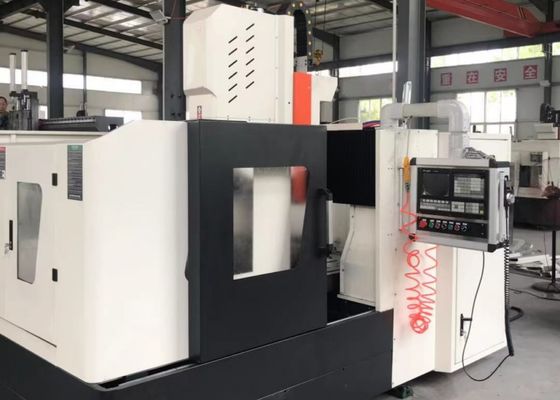

1200x1200 मिमी वर्कपीस आकार गैन्ट्री फिक्स्ड प्लेट ड्रिलिंग मिलिंग मशीन 750 मिमी गैन्ट्री ऊंचाई

1200x1200 मिमी वर्कपीस आकार गैन्ट्री फिक्स्ड प्लेट ड्रिलिंग मिलिंग मशीन 750 मिमी गैन्ट्री ऊंचाई

अनुप्रयोग:

सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग कार्यों के लिए डिज़ाइन की गई है। इसका अनुप्रयोग क्षेत्र उन वर्कपीस को शामिल करता है जैसे कि फ्लैंज, डिस्क, रिंग और फ्लैट प्लेटें जिनकी मोटाई उपकरण की प्रभावी प्रसंस्करण सीमा के भीतर आती है। मशीन एकल-सामग्री घटकों और समग्र सामग्रियों दोनों पर थ्रू होल और ब्लाइंड होल के निर्माण को सक्षम बनाती है। संपूर्ण मशीनिंग प्रक्रिया पर डिजिटल नियंत्रण की विशेषता, यह असाधारण परिचालन सुविधा प्रदान करता है। यह उच्च परिशुद्धता प्राप्त करते हुए, स्वचालित उत्पादन का समर्थन करने और बहु-विविधता के साथ-साथ बड़े पैमाने पर विनिर्माण आवश्यकताओं को समायोजित करने में सक्षम है।

विशेष विवरण:

उत्पाद की विशेषताएं

1. मशीन बेड और वर्कबेंच:
मशीन बेड और वर्कबेंच को ग्रे कास्ट आयरन (HT250) से एकीकृत रूप से ढाला जाता है, जो अंतिम परिशुद्धता मशीनिंग से पहले डबल एनीलिंग और एजिंग उपचार से गुजरता है। यह विनिर्माण प्रक्रिया उत्कृष्ट स्थैतिक और गतिशील कठोरता, साथ ही बिना विकृति के आयामी स्थिरता सुनिश्चित करती है। वर्कबेंच की सतह को तर्कसंगत रूप से व्यवस्थित टी-स्लॉट के साथ सटीक रूप से मशीनीकृत किया गया है, जो विशेष रूप से सुरक्षित वर्कपीस क्लैम्पिंग के लिए डिज़ाइन किया गया है। बेड बेस के प्रत्येक तरफ दो उच्च-परिशुद्धता रैखिक गाइड स्थापित किए गए हैं, जो गाइड स्लाइडर्स पर समान बल वितरण को सक्षम करते हैं ताकि मशीन टूल की समग्र कठोरता और तनाव और संपीड़न के प्रतिरोध में काफी वृद्धि हो सके। ड्राइव सिस्टम एसी सर्वो मोटर्स को सटीक बॉल स्क्रू के साथ जोड़ता है ताकि दोनों तरफ गैन्ट्री के वाई-अक्ष आंदोलन को सिंक्रोनस रूप से चलाया जा सके। समायोज्य एंकर बोल्ट रणनीतिक रूप से बेड की निचली सतह पर वितरित किए जाते हैं, जो मशीन बेड और वर्कबेंच के सुविधाजनक लेवलिंग की सुविधा प्रदान करते हैं।

2. फिक्स्ड बीम/मोबाइल गैन्ट्री:
फिक्स्ड-बीम गैन्ट्री को ग्रे कास्ट आयरन (HT250) से कास्टिंग के माध्यम से बनाया गया है। गैन्ट्री के सामने की तरफ अल्ट्रा-हाई लोड-बेयरिंग रोलिंग रैखिक गाइड के दो सेट लगे हैं। एक सटीक बॉल स्क्रू, एक सर्वो मोटर के साथ मिलकर, पावर हेड स्लाइडिंग प्लेट को एक्स-अक्ष के साथ ले जाता है, और स्लाइडिंग प्लेट मानक के रूप में एक ड्रिलिंग पावर हेड से सुसज्जित है। गैन्ट्री का आंदोलन एक सर्वो मोटर के माध्यम से महसूस किया जाता है, जो एक सटीक युग्मन के माध्यम से शक्ति संचारित करता है ताकि बॉल स्क्रू पर घूर्णी गति के लिए बॉल स्क्रू नट को चलाया जा सके।

3. मोबाइल सैडल:
मोबाइल सैडल एक सटीक कास्ट आयरन संरचनात्मक घटक है। यह अल्ट्रा-हाई लोड-बेयरिंग सीएनसी रैखिक गाइड स्लाइड के दो सेट, सटीक बॉल स्क्रू असेंबली का एक सेट और एक उच्च-परिशुद्धता प्लैनेटरी रिड्यूसर से सुसज्जित है जो सर्वो मोटर से जुड़ता है। डिज़ाइन में पावर हेड वेट बैलेंसिंग शामिल है, जो बॉल स्क्रू पर लोड को कम करता है और इसके सेवा जीवन को बढ़ाता है। सैडल ड्रिलिंग पावर हेड को जेड-अक्ष के साथ ले जाता है, जिससे रैपिड फॉरवर्ड मूवमेंट, रैपिड रिट्रैक्शन और पावर हेड को रोकना जैसी कार्यक्षमताएं सक्षम होती हैं। इसमें मानक के रूप में स्वचालित चिप ब्रेकिंग, चिप निकासी और विराम क्षमताएं भी हैं।

4. ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड को एक समर्पित सर्वो स्पिंडल मोटर के साथ कॉन्फ़िगर किया गया है, जो टोक़ आउटपुट को बढ़ाने के लिए एक विशेष सटीक स्पिंडल को एक दांतेदार सिंक्रोनस बेल्ट के माध्यम से शक्ति संचारित करता है। स्पिंडल में एक जापानी-निर्मित कोणीय संपर्क बेयरिंग असेंबली (सामने चार पंक्तियाँ, पीछे दो पंक्तियाँ) शामिल है और यह स्टीप्लेस स्पीड रेगुलेशन का समर्थन करता है। एक वायवीय उपकरण बदलने की प्रणाली से लैस, स्पिंडल त्वरित और कुशल उपकरण प्रतिस्थापन को सक्षम बनाता है। फीड मोशन को एक सर्वो मोटर द्वारा संचालित किया जाता है जो एक बॉल स्क्रू के साथ जुड़ा होता है। एक्स और वाई अक्ष लिंकेज ऑपरेशन का समर्थन करते हैं और अर्ध-बंद-लूप नियंत्रण को अपनाते हैं, रैखिक और गोलाकार प्रक्षेप कार्यों का एहसास करते हैं। स्पिंडल नाक में एक बीटी50 टेपर होल है और इसे एक हाई-स्पीड रोटरी जॉइंट के साथ लगाया गया है, जो थ्रू-स्पिंडल कूलेंट आपूर्ति के साथ हाई-स्पीड यू-ड्रिल मशीनिंग का समर्थन करता है।

यह उच्च-प्रदर्शन सीएनसी गैन्ट्री-प्रकार का औद्योगिक उपकरण, प्लेट और शीट धातु ड्रिलिंग और मार्किंग में विशेषज्ञता प्राप्त है, जिसे प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए विस्तृत रूप से इंजीनियर किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट सहित वर्कपीस को संसाधित करने के लिए तैयार किया गया है, इसमें एक मुख्य विनिर्देश है जिसमें ऐसे वर्कपीस की मोटाई को मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करना चाहिए।

स्टील संरचना कार्यशालाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग ऑपरेशन करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव स्थापित होती है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-परिशुद्धता मशीनिंग समाधान प्रदान करता है—एक अपरिहार्य प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना कर सकें। पुल निर्माण पहलों के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे पुल के लंबे समय तक सेवा जीवन के दौरान गतिशील भार को सहन करने के लिए इंजीनियर किए गए स्थिर, टिकाऊ कनेक्शन का निर्माण हो सकता है।
