उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 1200x1200 मिमी | गैन्ट्री ऊंचाई: | 750 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | Φ60 मिमी |
| टी-स्लॉट चौड़ाई: | 18 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| धुरी गति: | 30 ~ 3000 आर / मिनट | सर्वो स्पिंडल मोटर पावर: | 22kw |

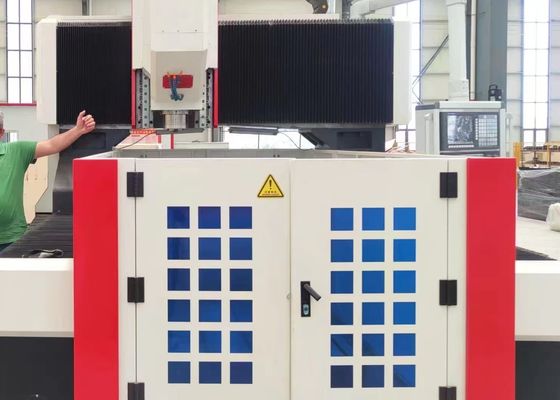

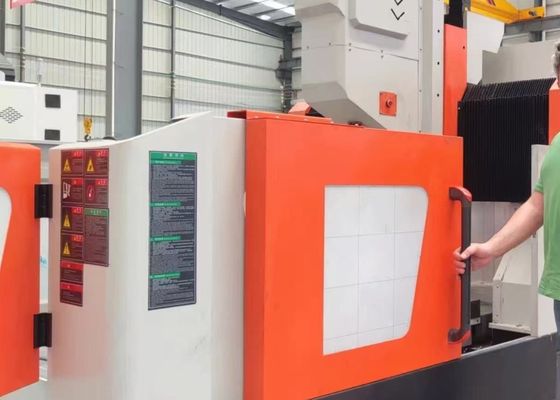

4000x3800x2800mm कुल आकार वर्कटेबल मूवेबल सीएनसी ड्रिलिंग मशीन 60mm अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग मशीन मुख्य रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग प्रक्रियाओं को निष्पादित करने के लिए डिज़ाइन की गई है। इसका परिचालन क्षेत्र वर्कपीस में शामिल है जिसमें फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट शामिल हैं, जिनकी मोटाई विशिष्टताएँ उपकरण के परिभाषित प्रभावी प्रसंस्करण मापदंडों के भीतर सख्ती से हैं। मशीन सिंगल-मटेरियल पार्ट्स और कंपोजिट मटेरियल घटकों दोनों पर थ्रू होल और ब्लाइंड होल की मशीनिंग की सुविधा प्रदान करती है। पूरे मशीनिंग वर्कफ़्लो में डिजिटल नियंत्रण का दावा करते हुए, यह बेहतर परिचालन आसानी और दक्षता प्रदान करता है। यह स्वचालित उत्पादन का समर्थन करने, उच्च-सटीक मशीनिंग परिणाम प्राप्त करने और बहु-विविधता और बड़े पैमाने पर विनिर्माण परिदृश्यों की आवश्यकताओं को पूरा करने के लिए अच्छी तरह से सुसज्जित है।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 1200x1200 मिमी |
| गैन्ट्री ऊंचाई | 750 मिमी | |
| कार्य बेंच | टी-स्लॉट चौड़ाई | 18 मिमी |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ60 मिमी | |
| टैपिंग व्यास | एम3-एम28 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-750 मिमी | |
|
पावर हेड का पार्श्व आंदोलन(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1200 मिमी |
| पार्श्व आंदोलन गति | 0~8 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 2.4kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (वाई अक्ष) | अधिकतम फीड स्ट्रोक | 1200 मिमी |
| फीड मूविंग स्पीड | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2.4kW | |
| वर्टिकल रैम फीड मोशन (जेड अक्ष) | अधिकतम स्ट्रोक | 550 मिमी |
| चलती गति | 0~8 मीटर/मिनट | |
| सर्वो मोटर पावर | 2.8kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.015/1000 मिमी |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी | ±0.01/1000 मिमी |
| कुल आकार | लंबाई x चौड़ाई x ऊंचाई | 4000x3800x2800 मिमी |
उत्पाद की विशेषताएं
1. ट्रांसमिशन सिस्टम:
ताइवान से प्राप्त उच्च-सटीक गाइड रेल और स्लाइडर सुचारू परिचालन प्रदर्शन सुनिश्चित करने के लिए डिज़ाइन किए गए हैं, जबकि उपकरण की भारी-भार वहन क्षमता को महत्वपूर्ण रूप से बढ़ाते हैं।
एक्स-अक्ष और जेड-अक्ष को क्रमशः दो और चार रोलिंग लीनियर गाइड के साथ कॉन्फ़िगर किया गया है, जो पार्श्व और अनुदैर्ध्य आंदोलन के लिए मार्गदर्शन और भार-वहन तंत्र के रूप में कार्य करते हैं। यह कॉन्फ़िगरेशन उच्च गति ड्रिलिंग संचालन के लिए तकनीकी आवश्यकताओं को पूरी तरह से पूरा करता है। पावर ट्रांसमिशन के लिए, एक्स-अक्ष और जेड-अक्ष सटीक बॉल स्क्रू को चलाने के लिए एसी सर्वो मोटर्स को अपनाते हैं, जो घूर्णी गति को सटीक रैखिक विस्थापन में परिवर्तित करते हैं।
वाई-अक्ष को दो भारी-भरकम रोलिंग लीनियर गाइड से सुसज्जित किया गया है, प्रत्येक दो स्क्वायर रेल स्लाइडर से सुसज्जित है जो वाई-अक्ष स्लाइडिंग तंत्र बनाते हैं। यह संरचनात्मक डिज़ाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता है, बल्कि कम घर्षण गुणांक, उच्च गति, उत्कृष्ट कंपन डंपिंग प्रदर्शन और विस्तारित सेवा जीवन सहित तकनीकी लाभ भी प्रदान करता है। पावर ट्रांसमिशन के लिए, वाई-अक्ष सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को अपनाता है, जो बॉल स्क्रू को घुमाने के लिए सिंक्रोनस रूप से चलाता है, जिससे सटीक सीएनसी मशीनिंग संचालन प्राप्त करने के लिए वाई-अक्ष वर्कबेंच का पारस्परिक आंदोलन होता है।
2. स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:
यह मशीन टूल ताइवान-निर्मित वॉल्यूमेट्रिक आंशिक-दबाव स्वचालित स्नेहन प्रणाली से सुसज्जित है। यह गाइड रेल, लीड स्क्रू और रैक्स जैसे हिलते हुए घटकों को व्यापक, डेड-एंगल-फ्री स्वचालित स्नेहन प्रदान करता है, जो मशीन टूल के सेवा जीवन को प्रभावी ढंग से सुरक्षित रखता है। उपकरण के एक्स-अक्ष और वाई-अक्ष धूल-प्रूफ सुरक्षात्मक कवर से सुसज्जित हैं, जबकि परिचालन सुरक्षा को बढ़ाने के लिए वर्कबेंच के चारों ओर वाटरप्रूफ स्प्लैश गार्ड स्थापित किए गए हैं।
3. केंद्रीय शीतलक वितरण प्रणाली:
यह मशीन टूल एक केंद्रीय शीतलक वितरण प्रणाली के साथ मानक आता है। आंतरिक शीतलक परिसंचरण प्रणाली मशीनिंग संचालन के दौरान लोहे के चिप्स को उपकरण से चिपकने से प्रभावी ढंग से रोकती है, उपकरण के घिसाव को कम करती है, उपकरण के सेवा जीवन को बढ़ाती है, और वर्कपीस की सतह की फिनिशिंग को बढ़ाती है। उपकरण टिप पर उच्च-दबाव शीतलक आउटलेट वर्कपीस की सतह और उच्च गति वाले रोटरी जोड़ दोनों के लिए विश्वसनीय सुरक्षा प्रदान करता है, अशुद्धता-प्रेरित रोटरी जोड़ के अवरोध को रोकता है, और समग्र वर्कपीस गुणवत्ता और परिचालन दक्षता में योगदान देता है।
प्लेट और शीट मेटल ड्रिलिंग और मार्किंग अनुप्रयोगों के लिए समर्पित यह उच्च-प्रदर्शन सीएनसी गैन्ट्री-प्रकार का औद्योगिक उपकरण, प्लेट-प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक डिज़ाइन किया गया है। विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए अनुकूलित, यह एक मुख्य विशिष्टता को शामिल करता है कि इन वर्कपीस की मोटाई को मशीन के पूर्व-कॉन्फ़िगर किए गए प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करना चाहिए।
स्टील संरचना विनिर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग तत्वों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जिससे स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव रखी जाती है। पवन ऊर्जा उद्योग के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है—एक अभिन्न प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक गंभीर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान भिन्नता) का सामना करने में सक्षम हैं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने के लिए डिज़ाइन किए गए स्थिर, टिकाऊ कनेक्शन के निर्माण की सुविधा प्रदान करता है।
