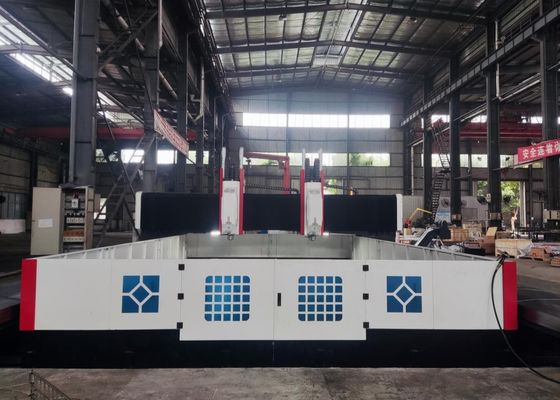

3000x2200 मिमी वर्कपीस साइज सीएनसी प्लेट ड्रिलिंग एंड फ्रिलिंग मशीन BT50-150 स्पिंडल टेपर

3000x2200 मिमी वर्कपीस साइज सीएनसी प्लेट ड्रिलिंग एंड फ्रिलिंग मशीन BT50-150 स्पिंडल टेपर

आवेदन:

सीएनसी गैन्ट्री ड्रिलिंग और फ्रिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और फ्रिलिंग के लिए डिज़ाइन की गई हैऔर अन्य काम के टुकड़े की मोटाई उपकरण की प्रभावी प्रसंस्करण सीमा के भीतर आती हैयह एकल-सामग्री भागों और मिश्रित सामग्री दोनों पर छेद और अंधे छेद के माध्यम से ड्रिलिंग को सक्षम बनाता है।अपवादात्मक परिचालन सुविधा के लिए पूरी मशीनिंग प्रक्रिया को डिजिटल रूप से नियंत्रित किया जाता है, स्वचालित उत्पादन, उच्च परिशुद्धता, बहु-प्रजाति प्रसंस्करण और बड़े पैमाने पर विनिर्माण का समर्थन करता है।

विनिर्देशः

उत्पाद की विशेषताएं

1मशीन बिस्तर और कार्यक्षेत्रः
मशीन बेड और वर्कबेंच ग्रे आयरन (HT250) के एक टुकड़े के कास्टिंग हैं।वे शून्य विरूपण के साथ उत्कृष्ट गतिशील और स्थैतिक कठोरता का दावाकार्यक्षेत्र की सतह को सटीक रूप से मशीनीकृत, अनुकूलित रूप से व्यवस्थित टी-स्लॉट से सुसज्जित किया गया है ताकि कार्यक्षेत्र को क्लैंप करना आसान हो सके।बिस्तर के आधार के दोनों ओर उच्च परिशुद्धता रैखिक गाइड के दो सेट माउंट कर रहे हैं, गाइड स्लाइडर्स पर समान बल वितरण सुनिश्चित करता है और मशीन उपकरण की कठोरता, तन्यता शक्ति और संपीड़न प्रतिरोध को काफी बढ़ाता है।ड्राइव प्रणाली दो तरफा ड्राइविंग के लिए सटीक गेंद पेंच इकट्ठा के साथ जोड़े गए एसी सर्वो मोटर्स का उपयोग करती है, जो गैन्ट्री की वाई-अक्ष गति को सक्षम करता है। समायोज्य बोल्ट बिस्तर के नीचे वितरित किए जाते हैं, जिससे बिस्तर और कार्यबेंच का सुविधाजनक स्तर संभव हो जाता है।

2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे लोहे (HT250) के कास्टिंग से निर्मित है। गैन्ट्री के सामने की ओर अल्ट्रा-हाई लोड-असर रोलिंग रैखिक गाइड के दो सेट लगाए गए हैं।एक सर्वो मोटर के साथ जोड़ा एक परिशुद्धता गेंद पेंच विधानसभा शक्ति सिर स्लाइडिंग प्लेट एक्स अक्ष के साथ आगे बढ़ने के लिए सक्षम बनाता है. पावर हेड स्लाइडिंग प्लेट एक ड्रिलिंग पावर हेड से लैस है। गैन्ट्री आंदोलन एक सर्वो मोटर के माध्यम से महसूस किया जाता है,जो एक सटीक युग्मन के माध्यम से गेंद पेंच अखरोट को गेंद पेंच पर घूमने के लिए चलाता है.

3मोबाइल सेडल:
मोबाइल सीढ़ी एक परिशुद्धता कास्ट आयरन संरचनात्मक घटक है। सीढ़ी पर अल्ट्रा-उच्च लोड-असर सीएनसी रैखिक रेल स्लाइड के दो सेट, एक परिशुद्धता गेंद पेंच विधानसभा,और एक उच्च परिशुद्धता ग्रह घटानेवाला जो सर्वो मोटर से जुड़ा होता है. ड्रिलिंग पावर हेड का वजन स्क्रू लोड को कम करने और बॉल स्क्रू के सेवा जीवन को बढ़ाने के लिए संतुलित है। यह ड्रिलिंग पावर हेड को Z-अक्ष के साथ आगे बढ़ने के लिए चलाता है,तेजी से आगे की गति जैसे कार्यों को सक्षम करना, तेजी से रिवर्स आंदोलन, और पावर हेड को रोकना, स्वचालित चिप तोड़ने, चिप हटाने, और ठहराव कार्यों के साथ।

4ड्रिलिंग हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर का उपयोग करता है, जो टॉर्क बढ़ाने के लिए एक टूथ्ड सिंक्रोनस बेल्ट के माध्यम से एक विशेष सटीक स्पिंडल को शक्ति प्रसारित करता है।धुरी जापानी कोणीय संपर्क बीयरिंगों के साथ एक छह पंक्ति संरचना (आगे चार और पीछे दो) में व्यवस्थित के साथ विन्यस्त है, जो गति के निरंतर विनियमन की अनुमति देता है। एक वायवीय उपकरण परिवर्तन प्रणाली से लैस, धुरी त्वरित और सुविधाजनक उपकरण प्रतिस्थापन सुनिश्चित करती है।खिला गति एक गेंद पेंच के साथ जोड़ा एक सर्वो मोटर द्वारा संचालित हैएक्स और वाई धुरी लिंकेज ऑपरेशन का समर्थन करती है और अर्ध-बंद-लूप नियंत्रण को अपनाती है, रैखिक और परिपत्र अंतरालन कार्यों को महसूस करती है।धुरी के अंत में एक BT50 कॉपर छेद है और एक उच्च गति घूर्णी जोड़ से लैस है, उच्च गति वाले यू-ड्रिल प्रसंस्करण का समर्थन करता है।

यह उच्च प्रदर्शन वाला सीएनसी गैन्ट्री औद्योगिक उपकरण, प्लेट और शीट धातु के लिए ड्रिलिंग और मार्किंग संचालन में विशेषज्ञता प्राप्त है,प्लेट प्रकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए विस्तृत रूप से डिज़ाइन किया गया हैविशेष रूप से फ्लैंग्स, डिस्क, रिंग्स और फ्लैट प्लेट सहित काम के टुकड़ों को संसाधित करने के लिए अनुकूलित,इसमें एक मुख्य आवश्यकता है कि ऐसे कार्यक्षेत्रों की मोटाई को मशीन के पूर्व निर्धारित प्रभावी मशीनिंग विनिर्देशों के साथ सख्ती से संरेखित किया जाना चाहिए.

इस्पात संरचना निर्माण संयंत्रों में यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग करता है,इस प्रकार इस्पात फ्रेम की स्थिर विधानसभा के लिए एक ठोस आधार स्थापित करनापवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग समाधान प्रदान करता है।उदाहरण के लिए, तेज हवाएं, तापमान में उतार-चढ़ाव) पुल निर्माण पहल के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर,लंबे समय तक सेवा जीवन के दौरान गतिशील भारों को सहन करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
