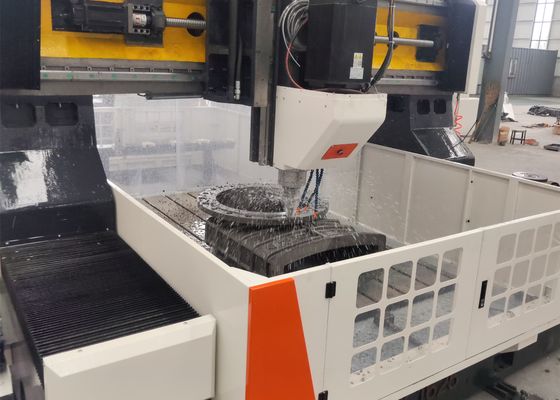

6500x4000x2700 मिमी कुल आकार सीएनसी फ्लैंज ड्रिलिंग फ्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई वर्कबेंच

6500x4000x2700 मिमी कुल आकार सीएनसी फ्लैंज ड्रिलिंग फ्रिलिंग मशीन 28 मिमी टी-स्लॉट चौड़ाई वर्कबेंच

आवेदन:

सीएनसी गैन्ट्री ड्रिलिंग और फ्रिलिंग मशीन मुख्य रूप से प्लेटों और संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग और फ्रिलिंग ऑपरेशन के लिए इंजीनियर है, जिसमें फ्लैंग्स, डिस्क, रिंग,और अन्य काम के टुकड़े जिनकी मोटाई उपकरण के प्रभावी मशीनिंग दायरे के भीतर हैयह एकल-सामग्री घटकों और समग्र सामग्री दोनों में छेद और अंधे छेद के माध्यम से ड्रिलिंग की सुविधा प्रदान करता है। पूरी मशीनिंग प्रक्रिया डिजिटल रूप से विनियमित है,स्वचालित उत्पादन को सक्षम करते हुए बेहतर परिचालन आसानी प्रदान करना, उच्च परिशुद्धता, बहु-प्रजाति प्रसंस्करण और बड़े पैमाने पर विनिर्माण।

विनिर्देशः

उत्पाद की विशेषताएं

1ट्रांसमिशन डिवाइस:
उच्च परिशुद्धता वाले आयातित ताइवानी गाइड रेल और स्लाइडर उपकरण की भारी भार वहन क्षमता को प्रभावी ढंग से बढ़ाने के साथ-साथ सुचारू संचालन सुनिश्चित करते हैं।
एक्स-अक्ष और जेड-अक्ष में क्रमशः पार्श्व और अनुदैर्ध्य गति के लिए मार्गदर्शन और भार-रहन रेल के रूप में दो रोलिंग रैखिक गाइड हैं,उच्च गति ड्रिलिंग के लिए तकनीकी आवश्यकताओं को पूराट्रांसमिशन के लिए, दोनों धुरी घूर्णन गति के लिए सटीक गेंद शिकंजा चलाने के लिए एसी सर्वो मोटर्स का उपयोग करते हैं, जिससे रैखिक विस्थापन प्राप्त होता है।

वाई-अक्ष में दो भारी शुल्क वाले रोलिंग रैखिक गाइड हैं, जिनमें से प्रत्येक वाई-अक्ष स्लाइडिंग ट्रैक बनाने के लिए दो वर्ग रेल स्लाइडर से लैस है।इस विन्यास gantry फ्रेम की उच्च कठोरता और ताकत की आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति गति, उत्कृष्ट कंपन अवशोषण और विस्तारित सेवा जीवन सहित तकनीकी लाभ प्रदान करता है।वाई-अक्ष ट्रांसमिशन संयुक्त रूप से रोटेशन में गेंद शिकंजा ड्राइव करने के लिए सर्वो मोटर सिंक्रोनस ड्राइव प्रौद्योगिकी का उपयोग करता है, जो सीएनसी मशीनिंग के लिए वाई-अक्ष वर्कबेंच को आगे और पीछे ले जाने में सक्षम बनाता है।

2स्वचालित स्नेहन उपकरण और सुरक्षा उपकरण:
यह मशीन उपकरण एक ताइवान निर्मित वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन प्रणाली से लैस है। यह व्यापक,निर्जीव कोण मुक्त स्वचालित स्नेहन चलती घटकों जैसे गाइड रेल के लिएउपकरण की एक्स अक्ष और वाई अक्ष में धूल-प्रूफ सुरक्षा कवर लगे हुए हैं।जबकि पनरोक छिड़काव गार्ड बेहतर सुरक्षा के लिए कार्यक्षेत्र के चारों ओर स्थापित कर रहे हैं.

3पूर्ण KND बस निरपेक्ष मूल्य नियंत्रण प्रणाली:
यह प्रणाली केएनडी सीएनसी प्लेटफॉर्म को अपनाती है, जो ड्राइव के लिए उच्च परिशुद्धता पूर्ण मूल्य श्रृंखला सर्वो मोटर्स के साथ जुड़ी हुई है। यह एक आरएस 232 इंटरफ़ेस, एक रंगीन डिस्प्ले से लैस है,और एक चीनी भाषा ऑपरेशन इंटरफ़ेस, दोनों साइट पर इनपुट का समर्थनऔर बाहरी यूएसबी डेटा इनपुट

.

यह उच्च प्रदर्शन वाला सीएनसी गैन्ट्री औद्योगिक उपकरण, प्लेट और शीट धातु के लिए ड्रिलिंग और मार्किंग संचालन में विशेषज्ञता प्राप्त है,प्लेट प्रकार के घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर किया गया हैविशेष रूप से प्रक्रिया कार्य टुकड़ों के लिए अनुकूलित जैसे कि फ्लैंग्स, डिस्क, रिंग और फ्लैट प्लेट,यह एक कोर stipulation शामिल है कि इन workpieces की मोटाई सख्ती से मशीन के पूर्व निर्धारित प्रभावी मशीनिंग विनिर्देशों के अनुरूप होना चाहिए.

इस्पात संरचना निर्माण सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग करता है,इस प्रकार इस्पात फ्रेम की स्थिर असेंबली के लिए एक विश्वसनीय आधार स्थापित करनापवन ऊर्जा उद्योग के भीतर,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है, एक महत्वपूर्ण प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों का सामना कर सकें।पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
