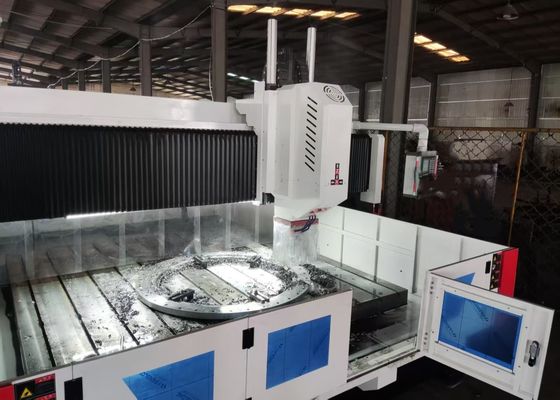

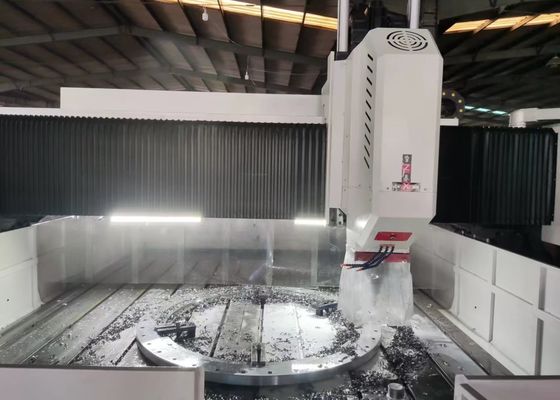

4000x1600mm वर्कपीस साइज सीएनसी प्लेट फ्लैंज ड्रिलिंग मिलिंग मशीन 800mm गैन्ट्री ऊंचाई

4000x1600 मिमी वर्कपीस आकार सीएनसी प्लेट फ्लैंज ड्रिलिंग फ्रीजिंग मशीन 800 मिमी गैन्ट्री ऊंचाई

आवेदन:

इस उपकरण को प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग ऑपरेशन के लिए इंजीनियर किया गया है।यह मुख्य रूप से काम के टुकड़ों के उच्च दक्षता ड्रिलिंग के लिए डिज़ाइन किया गया है, डिस्क, छल्ले और प्लेटें ¥ जिनकी मोटाई प्रभावी प्रसंस्करण सीमा के भीतर आती है।इकाई दोनों एकल सामग्री भागों और मिश्रित सामग्री पर के माध्यम से छेद और अंधेरे छेद का मशीनिंग सक्षम बनाता हैअपनी मशीनिंग प्रक्रियाओं के लिए डिजिटल नियंत्रण से लैस, मशीन उपकरण अपवादात्मक परिचालन सुविधा प्रदान करता है, स्वचालित उत्पादन का समर्थन करता है, उच्च परिशुद्धता विनिर्माण,बहुउत्पाद प्रसंस्करण, और बड़े पैमाने पर उत्पादन की आवश्यकताएं।

विनिर्देशः

स्प्लिट कास्टिंग संरचनाः

इस उपकरण में मुख्य रूप से बिस्तर काम की मेज, मोबाइल गैन्ट्री, मोबाइल सीडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन उपकरण और सुरक्षा उपकरण, परिसंचारी शीतलन उपकरण शामिल हैं,डिजिटल नियंत्रण प्रणालीइस मशीन को रोलिंग गाइड रेल द्वारा समर्थित और निर्देशित किया जाता है, जिसे सटीक पेंच द्वारा संचालित किया जाता है, मशीन उपकरण में उच्च स्थिति सटीकता और दोहराने की स्थिति सटीकता है।

उत्पाद की विशेषताएं

1बिस्तर और कार्यक्षेत्र:
बिस्तर HT250 ग्रे कास्ट आयरन से बना है, अंतिम परिष्करण से पहले माध्यमिक एनीलिंग और उम्र बढ़ने के उपचार से गुजरता है। यह शून्य विरूपण के साथ उत्कृष्ट गतिशील और स्थैतिक कठोरता का दावा करता है।उच्च परिशुद्धता रैखिक गाइडवे के दो सेट बिस्तर आधार के दोनों ओर पर स्थापित कर रहे हैं, गाइडवे स्लाइडर पर समान बल वितरण सुनिश्चित करते हुए मशीन उपकरण की समग्र कठोरता, तन्यता शक्ति और संपीड़न प्रतिरोध को काफी बढ़ाता है।ड्राइव प्रणाली में एसी सर्वो मोटर्स शामिल हैं जो सटीक बॉल स्क्रू असेंबली के साथ जोड़े गए हैं, जो कि गैन्ट्री को Y-अक्ष में चिकनी गति प्राप्त करने में सक्षम बनाता है। वर्कबैंक को सुरक्षित वर्कपीस निर्धारण के लिए एक हाइड्रोलिक सिलेंडर क्लैंपिंग सिस्टम के साथ सुसज्जित किया गया है।

2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री HT250 ग्रे कास्ट आयरन से कास्टिंग के माध्यम से निर्मित होती है, जिसमें इसके सामने की ओर अल्ट्रा-हाई लोड-असर रोलिंग लाइनर गाइडवे असेंबली के दो सेट लगाए जाते हैं।एक सर्वो मोटर के साथ जोड़ा एक परिशुद्धता गेंद पेंच विधानसभा सटीक एक्स अक्ष आंदोलन को प्राप्त करने के लिए शक्ति सिर स्लाइड प्लेट ड्राइव, और ड्रिलिंग पावर हेड इस स्लाइड प्लेट पर लगाया जाता है।गैन्ट्री की traversal एक परिशुद्धता युग्मन के माध्यम से servo मोटर द्वारा पूरा किया जाता है गेंद पेंच अखरोट गेंद पेंच के साथ घूमने के लिए ड्राइविंग, स्थिर और सटीक गति सुनिश्चित करता है।

3मोबाइल सेडल:
मोबाइल सीढ़ी सटीक कास्ट आयरन संरचनात्मक घटकों से निर्मित है। यह अति-उच्च भार-क्षमता सीएनसी रैखिक गाइडवे गाड़ियों के दो सेटों से लैस है, एक सटीक गेंद पेंच विधानसभा,और एक उच्च परिशुद्धता वाले ग्रहों के reducer servo मोटर से जुड़ा हुआ है। यह विन्यास शक्ति सिर के वजन को संतुलित करता है, लीड पेंच पर भार को कम करता है,और लीड स्क्रू के सेवा जीवन का विस्तार करता हैयह प्रणाली ड्रिलिंग पावर हेड को सटीक जेड-अक्ष आंदोलन करने के लिए चलाती है, जिससे त्वरित फ़ीड, कार्य फ़ीड, त्वरित रिट्रैक्शन और स्टॉप जैसे कार्य सक्षम होते हैं।यह स्वचालित चिप तोड़ने को भी एकीकृत करता है, चिप हटाने, और परिचालन दक्षता में सुधार के लिए ठहराव क्षमताओं.

.

यह उच्च-प्रदर्शन वाली सीएनसी गैन्ट्री औद्योगिक मशीन प्लेटों और शीट धातु घटकों के लिए ड्रिलिंग और मार्किंग कार्यों में विशेषज्ञ है।यह चादर प्रकार के workpieces और संरचनात्मक भागों की सटीक मशीनिंग प्रदान करने के लिए सावधानीपूर्वक इंजीनियर है, विशेष रूप से प्रसंस्करण flanges, डिस्क, छल्ले, फ्लैट प्लेट, और इसी तरह के घटकों के लिए अनुकूलनशीलता के साथ।एक मुख्य आवश्यकता यह है कि काम के टुकड़ों की मोटाई मशीन के पूर्व निर्धारित प्रभावी मशीनिंग मापदंडों का सख्ती से अनुपालन करना चाहिए.

इस्पात संरचना निर्माण सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्शन तत्वों पर सटीक ड्रिलिंग और फ्रीजिंग करता है,स्टील के फ्रेमों की स्थिर असेंबली के लिए एक विश्वसनीय आधार स्थापित करने के बारे मेंपवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग समाधान प्रदान करता है, एक महत्वपूर्ण प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (eपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिरपुल की लंबी सेवा जीवन के दौरान गतिशील भारों का सामना करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
