उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 4000x1600 मिमी | गैन्ट्री ऊंचाई: | 800 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | Φ70 मिमी |
| टी-स्लॉट चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम 3-M24 |
| धुरी गति: | 30 ~ 3000 आर / मिनट | सर्वो स्पिंडल मोटर पावर: | 22kw |

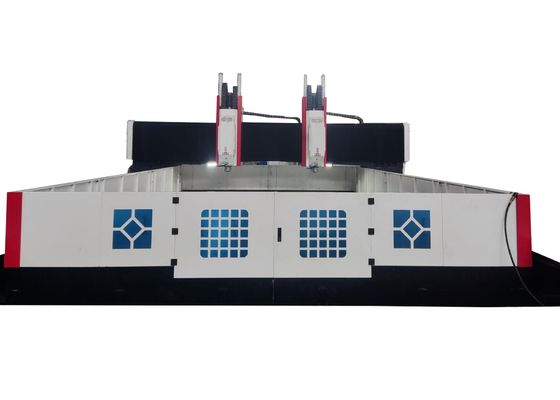

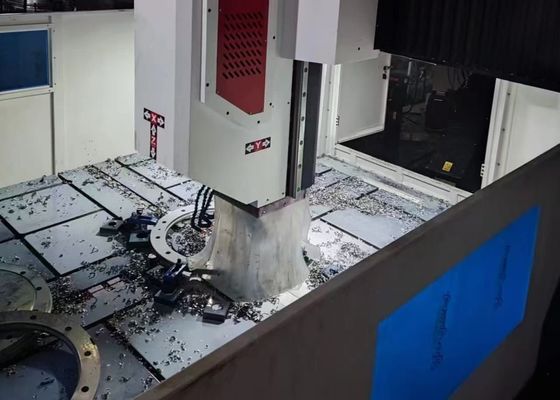

6000x3900x2700mm कुल आकार सीएनसी गैन्ट्री मेटल ड्रिलिंग मशीन 70mm अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
यह उपकरण प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग कार्यों के लिए विशेष रूप से बनाया गया है। यह मुख्य रूप से वर्कपीस की उच्च-दक्षता ड्रिलिंग के लिए इंजीनियर है—जिसमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं—जिनकी मोटाई निर्दिष्ट प्रभावी प्रसंस्करण रेंज के साथ संरेखित होती है। सिस्टम सिंगल-मटेरियल घटकों और कंपोजिट सामग्री दोनों पर थ्रू होल और ब्लाइंड होल की मशीनिंग की सुविधा प्रदान करता है। अपनी मशीनिंग प्रक्रियाओं पर डिजिटल नियंत्रण की विशेषता के साथ, मशीन टूल बेहतर परिचालन सुविधा प्रदान करता है, जो स्वचालित उत्पादन, उच्च-सटीक विनिर्माण, बहु-विविधता प्रसंस्करण और बड़े पैमाने पर उत्पादन परिदृश्यों की मांगों को पूरा करता है।
विशेष विवरण:
| वर्कपीस का आकार | LxW | 4000x1600 मिमी |
| गैन्ट्री ऊंचाई | 800 मिमी | |
| कार्य बेंच | टी-स्लॉट चौड़ाई | 28mm |
| ड्रिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास | Φ70 मिमी | |
| अधिकतम मोटाई | ≤180 मिमी | |
| टैपिंग व्यास | M3-M24 मिमी | |
| स्पिंडल गति | 30~3000 r/min | |
| सर्वो स्पिंडल मोटर पावर | 22kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-800mm | |
|
पावर हेड का पार्श्व आंदोलन (X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 1600 मिमी |
| पार्श्व आंदोलन गति | 0~9 r/min | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 1x2.4 kW | |
|
गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) |
अधिकतम फीड स्ट्रोक | 4000 मिमी |
| फीड मूविंग स्पीड | 0~9 m/min | |
| फीड सर्वो मोटर पावर | 2x4.2kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| चलती गति | 0~9 m/min | |
| सर्वो मोटर पावर | 1x2.4 kW | |
| तीन-अक्ष स्थिति सटीकता | X/Y/Z/A/B/C | ±0.015/1000mm |
| तीन-अक्ष दोहराने की स्थिति सटीकता | X/Y/Z/A/B/C | ±0.01/1000mm |
| कुल आकार | LxWxH | 6000x3900x2700 मिमी |
स्प्लिट कास्टिंग संरचना:
यह सीएनसी गैन्ट्री फ्लैंज ड्रिलिंग और मिलिंग उपकरण मुख्य रूप से एक बेड वर्कटेबल, मोबाइल गैन्ट्री, मोबाइल सैडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षा तंत्र, परिसंचारी शीतलन प्रणाली, संख्यात्मक नियंत्रण प्रणाली और विद्युत प्रणाली से बना है, अन्य प्रमुख घटकों के बीच। रोलिंग गाइडवे द्वारा निर्देशित और समर्थित और सटीक लीड स्क्रू द्वारा संचालित, मशीन टूल असाधारण स्थिति सटीकता और दोहराने की स्थिति सटीकता प्रदर्शित करता है।
उत्पाद की विशेषताएं
1. ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर से लैस है, जो टॉर्क आउटपुट को बढ़ाने के लिए दांतेदार सिंक्रोनस बेल्ट मंदी के माध्यम से एक विशेष सटीक स्पिंडल को चलाता है। यह त्वरित और सुविधाजनक प्रतिस्थापन का समर्थन करता है, जिसमें फीड मोशन एक सर्वो मोटर और बॉल स्क्रू असेंबली द्वारा संचालित होता है। X और Y अक्ष में लिंकेज क्षमता है और अर्ध-बंद-लूप नियंत्रण को अपनाते हैं, जो रैखिक और गोलाकार प्रक्षेप कार्यों को सक्षम करता है। स्पिंडल एंड को BT40 टेपर होल के साथ डिज़ाइन किया गया है और एक हाई-स्पीड रोटरी जॉइंट के साथ लगाया गया है, जो हाई-स्पीड यू-ड्रिल सेंटर-थ्रू कूलेंट मशीनिंग ऑपरेशन की सुविधा प्रदान करता है।
2. ट्रांसमिशन सिस्टम:
सिस्टम उच्च-सटीक आयातित ताइवानी गाइडवे और स्लाइडर्स को अपनाता है, जो सुचारू संचालन सुनिश्चित करता है जबकि प्रभावी रूप से भारी-भार वहन क्षमता को बढ़ाता है।
X-अक्ष और Z-अक्ष प्रत्येक क्षैतिज और ऊर्ध्वाधर आंदोलन के लिए क्रमशः मार्गदर्शन और भार-वहन रेल के रूप में दो रोलिंग रैखिक गाइडवे का उपयोग करते हैं, जो उच्च गति ड्रिलिंग के लिए तकनीकी आवश्यकताओं को पूरी तरह से पूरा करते हैं। X-अक्ष और Z-अक्ष का संचरण AC सर्वो मोटर्स को सटीक बॉल स्क्रू को घुमाने के लिए चलाने के माध्यम से प्राप्त किया जाता है, जिससे सटीक रैखिक गति सक्षम होती है।
Y-अक्ष दोनों तरफ दो भारी-शुल्क रोलिंग रैखिक गाइडवे से लैस है, जिनमें से एक साइड-माउंटेड संरचना की सुविधा देता है, संयुक्त रूप से Y-अक्ष स्लाइडिंग ट्रैक का निर्माण करता है। यह कॉन्फ़िगरेशन गैन्ट्री फ्रेम की उच्च कठोरता और ताकत आवश्यकताओं को पूरा करता है, जबकि कम घर्षण गुणांक, उच्च गति, उत्कृष्ट कंपन अवशोषण प्रदर्शन और विस्तारित सेवा जीवन सहित तकनीकी लाभ भी प्रदान करता है। X-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक को नियोजित करता है—प्रत्येक तरफ एक सर्वो मोटर स्थापित है—सिंक्रोनस रूप से बॉल स्क्रू को घुमाता है, जो बदले में गैन्ट्री फ्रेम को घुमाता है और सीएनसी मशीनिंग ऑपरेशन को सक्षम करता है।
.
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री औद्योगिक मशीन प्लेट और शीट मेटल घटकों के लिए ड्रिलिंग और मार्किंग ऑपरेशन के लिए समर्पित है। इसे प्लेट-प्रकार के वर्कपीस और संरचनात्मक भागों की सटीक मशीनिंग प्रदान करने के लिए सावधानीपूर्वक इंजीनियर किया गया है, जिसमें फ्लैंज, डिस्क, रिंग, फ्लैट प्लेट और समान घटकों के प्रसंस्करण के लिए लक्षित अनुकूलन क्षमता है। एक मुख्य आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के पूर्व-कॉन्फ़िगर किए गए प्रभावी मशीनिंग मापदंडों का सख्ती से पालन करना चाहिए।
स्टील संरचना विनिर्माण संयंत्रों में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग करता है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक मजबूत नींव रखता है। पवन ऊर्जा उद्योग के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है—एक महत्वपूर्ण प्रक्रिया जो गारंटी देती है कि ये घटक गंभीर पर्यावरणीय परिस्थितियों (जैसे, तीव्र हवाएं, तापमान भिन्नता) का सामना कर सकते हैं। पुल निर्माण पहलों के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भार का सामना करने के लिए डिज़ाइन किए गए स्थिर, लंबे समय तक चलने वाले कनेक्शन के निर्माण की सुविधा प्रदान करता है।
