सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 4000x4000 मिमी | गैन्ट्री ऊंचाई: | 800 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | 80 मिमी |
| टी-स्लॉट चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम3-एम32 |
| धुरी गति: | 30 ~ 3000 आर / मिनट | सर्वो स्पिंडल मोटर पावर: | 22kw |

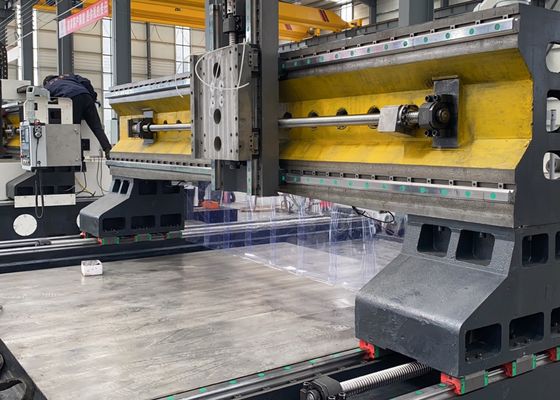

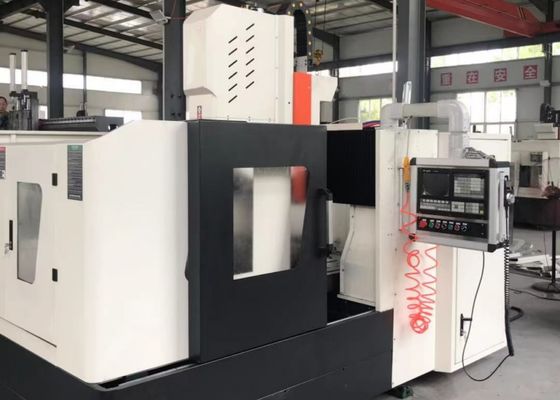

4000x4000mm वर्कपीस साइज़ सीएनसी शीट मेटल ड्रिलिंग मशीन 80mm अधिकतम ड्रिलिंग व्यास
अनुप्रयोग:
यह उपकरण मुख्य रूप से प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग संचालन करने के लिए डिज़ाइन किया गया है। यह उन वर्कपीस के लिए कुशल छेद-ड्रिलिंग प्रदर्शन प्रदान करता है जिनमें फ्लैंज, डिस्क, रिंग और प्लेट शामिल हैं जिनकी मोटाई इसकी प्रभावी परिचालन सीमा के भीतर आती है। थ्रू होल और ब्लाइंड होल दोनों को संसाधित करने में सक्षम, यह एकल-सामग्री घटकों और समग्र सामग्री दोनों के साथ संगत है। मशीन टूल में इसकी मशीनिंग प्रक्रियाओं के लिए डिजिटल नियंत्रण है, जो असाधारण परिचालन सुविधा सुनिश्चित करता है। यह स्वचालित, उच्च-सटीक, बहु-विविधता और बड़े पैमाने पर उत्पादन क्षमताओं की सुविधा प्रदान करता है।
विशेष विवरण:
| वर्कपीस का आकार | LxW | 4000x4000 मिमी |
| गैन्ट्री ऊंचाई |
800 मिमी (यह नींव के अनुसार भी निर्धारित किया जा सकता है) |
|
| कार्य बेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा। | 1 |
| स्पिंडल शंकु | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ80 मिमी | |
| अधिकतम मोटाई | ≤150 मिमी | |
| टैपिंग व्यास | M3-M32 | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 22kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-800 मिमी | |
|
पावर हेड का पार्श्व आंदोलन(X अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 4000 मिमी |
| पार्श्व आंदोलन गति | 0~6 आर/मिनट | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर | 4.2kW | |
|
गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) |
अधिकतम फीड स्ट्रोक | 4000 मिमी |
| फीड मूविंग स्पीड | 0~6 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x4.2kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 500 मिमी |
| चलती गति | 0~6 मीटर/मिनट | |
| सर्वो मोटर पावर | 3.5kW (ब्रेक) | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.025/1000mm |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C | ±0.02/1000mm |
| कुल आकार | LxWxH | 9000x7500x4000 मिमी |
| कुल शक्ति | लगभग 50 किलोवाट | |
उपकरण संरचना:
यह उपकरण मुख्य रूप से एक कास्ट बेड वर्कबेंच, एक मूवेबल गैन्ट्री, एक मोबाइल सैडल, एक ड्रिलिंग और मिलिंग पावर हेड, एक स्वचालित स्नेहन और सुरक्षा प्रणाली, एक परिसंचारी शीतलन इकाई, एक संख्यात्मक नियंत्रण प्रणाली और एक विद्युत प्रणाली से बना है। रोलिंग गाइडवे स्थिर समर्थन और सटीक मार्गदर्शन प्रदान करते हैं, जबकि सटीक बॉल स्क्रू ड्राइव बेहतर पोजिशनिंग सटीकता और उत्कृष्ट दोहराव की गारंटी देते हैं।
उत्पाद की विशेषताएं
1. बेड और वर्कटेबल:
बेड और वर्कटेबल ग्रे कास्ट आयरन (HT250) से एक-टुकड़ा कास्टिंग के रूप में निर्मित होते हैं, जिन्हें द्वितीयक एनीलिंग और एजिंग उपचार के अधीन किया जाता है, जिसके बाद उत्कृष्ट गतिशील और स्थिर कठोरता सुनिश्चित करने के लिए सटीक मशीनिंग की जाती है बिना किसी विकृति के। वर्कटेबल की सतह को एक अनुकूलित लेआउट में सटीक-मशीन टी-स्लॉट से सुसज्जित किया गया है, जो वर्कपीस क्लैंपिंग की सुविधा प्रदान करता है। बेड बेस को प्रत्येक तरफ दो उच्च-सटीक रैखिक गाइडवे से सुसज्जित किया गया है, जो गाइडवे कैरिज पर समान बल वितरण सुनिश्चित करता है और मशीन टूल की कठोरता के साथ-साथ तन्यता और संपीड़ित प्रतिरोध को काफी बढ़ाता है। ड्राइव सिस्टम द्विपक्षीय ड्राइव के लिए सटीक बॉल स्क्रू असेंबली के साथ युग्मित एसी सर्वो मोटर्स को अपनाता है, जिससे गैन्ट्री वाई-अक्ष के साथ घूम सकता है। समायोज्य लेवलिंग बोल्ट रणनीतिक रूप से बेड बेस पर स्थित हैं, जिससे बेड और वर्कटेबल के क्षैतिज संरेखण का सुविधाजनक अंशांकन हो सकता है।
2. मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे कास्ट आयरन (HT250) से बना है, जिसके सामने की तरफ दो अल्ट्रा-हाई लोड-बेयरिंग रोलिंग रैखिक गाइडवे लगे हैं। सटीक बॉल स्क्रू असेंबली का एक सेट, एक सर्वो मोटर के साथ युग्मित, पावर हेड स्लाइड के एक्स-अक्ष आंदोलन की सुविधा प्रदान करता है। ड्रिलिंग पावर हेड परिचालन निष्पादन के लिए पावर हेड स्लाइड पर लगे होते हैं।
3. मूविंग सैडल:
मूविंग सैडल एक सटीक-कास्ट आयरन संरचनात्मक घटक है, जिसे इष्टतम कठोरता और परिचालन स्थिरता के लिए इंजीनियर किया गया है। यह दो उच्च-भार-क्षमता वाले सीएनसी रैखिक गाइडवे, सटीक बॉल स्क्रू असेंबली का एक सेट, और एक एसी सर्वो मोटर के साथ युग्मित एक उच्च-सटीक प्लैनेटरी गियर रिड्यूसर से सुसज्जित है। एक नाइट्रोजन गैस काउंटरबैलेंस सिलेंडर को डिजाइन में एकीकृत किया गया है, जो बॉल स्क्रू पर लोड को कम करने और इसकी सेवा जीवन को लम्बा करने के लिए पावर हेड के वजन को ऑफसेट करता है। असेंबली ड्रिलिंग पावर हेड को Z-अक्ष आंदोलन को निष्पादित करने के लिए चलाती है, जिससे रैपिड ट्रैवर्स, वर्किंग फीड, रैपिड रिट्रैक्शन और सटीक पोजिशनिंग स्टॉप सहित मुख्य कार्य सक्षम होते हैं। यह मशीनिंग दक्षता और प्रक्रिया नियंत्रण को बढ़ाने के लिए स्वचालित चिप ब्रेकिंग, चिप निकासी और प्रोग्राम पॉज क्षमताओं से भी लैस है।
.
यह उच्च-प्रदर्शन सीएनसी गैन्ट्री औद्योगिक मशीन प्लेट और शीट मेटल घटकों के लिए ड्रिलिंग और मार्किंग संचालन के लिए समर्पित है। यह प्लेट-प्रकार के वर्कपीस और संरचनात्मक भागों की सटीक मशीनिंग प्रदान करने के लिए सावधानीपूर्वक इंजीनियर किया गया है, जिसमें फ्लैंज, डिस्क, रिंग, फ्लैट प्लेट और समान घटकों के प्रसंस्करण के लिए विशेष अनुकूलन क्षमता है। एक मुख्य आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के पूर्व निर्धारित प्रभावी मशीनिंग मापदंडों के अनुरूप होनी चाहिए।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग करता है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक ठोस आधार स्थापित करता है। पवन ऊर्जा क्षेत्र के भीतर, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग समाधान प्रदान करता है - एक महत्वपूर्ण प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक चरम पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे पुल के लंबे समय तक सेवा जीवन के दौरान गतिशील भार को सहन करने के लिए इंजीनियर किए गए स्थिर, टिकाऊ कनेक्शन का निर्माण हो सकता है।
