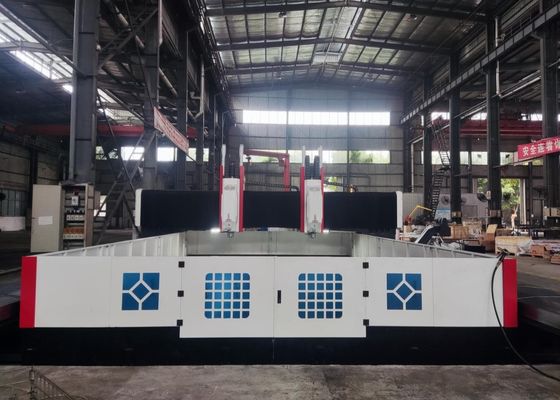

मजबूत सीएनसी प्लेट ड्रिलिंग मशीन 6000x6000 मिमी वर्कपीस आकार और 22 Kw सर्वो स्पिंडल मोटर

मजबूत सीएनसी प्लेट ड्रिलिंग मशीन 6000x6000 मिमी वर्कपीस आकार और 22 Kw सर्वो स्पिंडल मोटर

आवेदन:

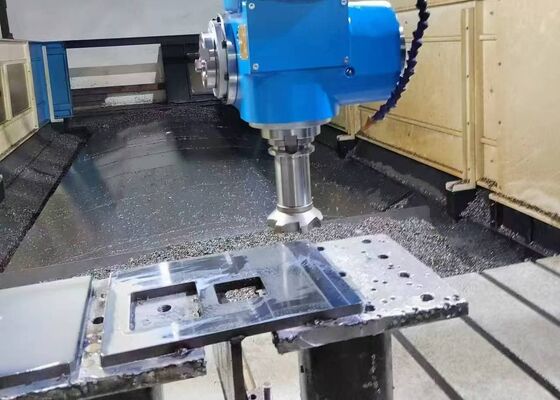

यह सीएनसी गैन्ट्री फ्लैंज ड्रिलिंग और मिलिंग उपकरण मुख्य रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग ऑपरेशन करने के लिए डिज़ाइन किया गया है।यह flanges सहित workpieces के लिए कुशल छेद ड्रिलिंग प्रदर्शन प्रदान करता है, डिस्क, छल्ले और प्लेटें जिनकी मोटाई निर्दिष्ट प्रभावी सीमा के भीतर आती है। छेद और अंधे छेद के माध्यम से प्रसंस्करण करने में सक्षम,यह एकल सामग्री के घटकों और मिश्रित सामग्री दोनों के साथ संगत हैडिजिटल नियंत्रण प्रौद्योगिकी के साथ, मशीन उपकरण अपवादात्मक संचालन सुविधा सुनिश्चित करता है। यह उच्च परिशुद्धता के साथ स्वचालित उत्पादन की सुविधा देता है,बहु-प्रजाति प्रसंस्करण आवश्यकताओं का समर्थन करता है, और बड़े पैमाने पर विनिर्माण संचालन को सक्षम बनाता है।

विनिर्देशः

उपकरण संरचनाः

यह सीएनसी गैन्ट्री ड्रिलिंग और मार्किंग मशीन मुख्य रूप से एक कास्ट आयरन बिस्तर कार्यबेंच, एक चल गैन्ट्री संरचना, एक क्रॉसिंग सेडल, एक ड्रिलिंग-फ्राइंग पावर हेड,एक स्वचालित स्नेहन और सुरक्षा प्रणाली, एक परिसंचारी शीतलन इकाई, एक संख्यात्मक नियंत्रण (एनसी) प्रणाली, और एक विद्युत नियंत्रण विधानसभा। रोलिंग गाइडवे स्थिर भार सहन क्षमता और सटीक गति मार्गदर्शन प्रदान करते हैं,जबकि उच्च परिशुद्धता वाले गेंद शिकंजा ड्राइव तंत्र बेहतर पोजिशनिंग सटीकता और उत्कृष्ट दोहराव सुनिश्चित करते हैं.

उत्पाद की विशेषताएं

1बिस्तर और कार्य मेज:
मशीन बेड एक टुकड़े के ग्रे आयरन (एचटी 250) कास्टिंग के रूप में निर्मित है, जबकि गैन्ट्री और साइड बीम बेस उच्च शक्ति वाले वेल्डेड संरचनाओं से निर्मित होते हैं।माध्यमिक एनीलिंग और उम्र बढ़ने के उपचार के बाद, विशेष गतिशील और स्थैतिक कठोरता प्राप्त करने के लिए सटीक मशीनिंग की जाती है, प्रभावी रूप से संरचनात्मक विरूपण को रोकती है।काम की मेज की सतह में एक अनुकूलित लेआउट में व्यवस्थित सटीक-मशीन T-स्लॉट हैं, काम के टुकड़े को सुरक्षित clamping की सुविधा के लिए. दो उच्च परिशुद्धता रैखिक गाइड बिस्तर आधार के प्रत्येक पक्ष पर स्थापित कर रहे हैं,गाइड वैगनों में बल के समान वितरण को सुनिश्चित करना और मशीन उपकरण की कठोरता में काफी वृद्धि करना, तन्यता शक्ति, और संपीड़न प्रतिरोध। ड्राइव प्रणाली दो तरफा ट्रांसमिशन के लिए एक सटीक गेंद पेंच विधानसभा के साथ जोड़ा एक एसी सर्वो मोटर को अपनाता है,गैन्ट्री की Y-अक्ष की सुचारू गति को सक्षम करनासमायोज्य समतल करने वाले बोल्ट बिस्तर के तल पर रणनीतिक रूप से वितरित किए जाते हैं, जिससे काम की मेज के क्षैतिज संरेखण को सुविधाजनक रूप से कैलिब्रेट किया जा सकता है।

2मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे लोहे (HT250) सामग्री से निर्मित है, जिसमें गैन्ट्री संरचना के सामने की ओर एकीकृत दो अल्ट्रा-हाई लोड-असर रोलिंग रैखिक गाइडवे हैं।परिशुद्धता गेंद पेंच इकट्ठे का एक सेट, एक सर्वो मोटर के साथ जोड़ा जाता है, जो पावर हेड स्लाइड के एक्स-अक्ष आंदोलन को सुविधाजनक बनाता है। मशीनिंग कार्यक्षमता प्रदान करने के लिए ड्रिलिंग पावर हेड स्लाइड पर माउंट किए जाते हैं।

3चलती सीढ़ी:
चलती सीढ़ी एक सटीक कास्ट आयरन संरचनात्मक असेंबली है, जिसमें दो उच्च भार ले जाने वाले सीएनसी रैखिक गाइडवे, सटीक गेंद पेंच असेंबली का एक सेट,और एक उच्च परिशुद्धता वाले ग्रहों के reducer एक servo मोटर के साथ जुड़ा हुआयह एक नाइट्रोजन संतुलन सिलेंडर के साथ एकीकृत है, जो गेंद पेंच पर भार को कम करने और इसके परिचालन जीवनकाल को बढ़ाने के लिए पावर हेड के वजन का मुकाबला करता है।इस घटक Z-अक्ष आंदोलन को निष्पादित करने के लिए ड्रिलिंग शक्ति सिर ड्राइव, त्वरित फ़ीड, काम कर फ़ीड, तेजी से वापस लेने, और सटीक स्टॉप सहित मुख्य कार्यों को सक्षम करता है। इसके अतिरिक्त यह स्वचालित चिप टूटने, चिप निकासी,और मशीनिंग दक्षता और परिचालन लचीलापन को बढ़ाने के लिए ठहराव क्षमता.

.

यह उच्च-प्रदर्शन वाली सीएनसी गैन्ट्री औद्योगिक मशीन विशेष रूप से प्लेट और शीट धातु घटकों पर ड्रिलिंग और मार्किंग अनुप्रयोगों के लिए डिज़ाइन की गई है।प्लेट प्रकार के वर्कपीस और संरचनात्मक भागों की सटीक मशीनिंग सुनिश्चित करने के लिए सावधानीपूर्वक इंजीनियर, यह फ्लैंग्स, डिस्क, रिंग, फ्लैट प्लेट और एनालॉग घटकों के प्रसंस्करण के लिए समर्पित संगतता प्रदान करता है।एक मौलिक आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के पूर्व निर्धारित प्रभावी मशीनिंग विनिर्देशों के सख्ती से अनुरूप होनी चाहिए.

इस्पात संरचना निर्माण सुविधाओं के भीतर यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग संचालन करता है,स्टील के फ्रेमों की स्थिर असेंबली के लिए एक ठोस आधार स्थापित करने के बारे मेंपवन ऊर्जा उद्योग में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग समाधान प्रदान करता है, एक महत्वपूर्ण प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों का सामना कर सकें (eपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिरलंबे समय तक सेवा जीवन के दौरान गतिशील भारों का सामना करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
