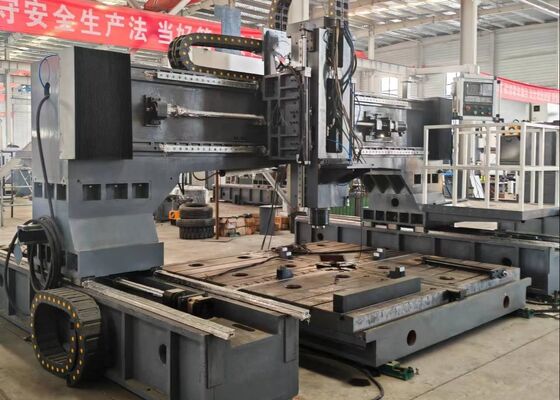

औद्योगिक सीएनसी प्लेट ड्रिलिंग मशीन 6000x6000 मिमी वर्कपीस क्षमता के साथ 22 किलोवाट सर्वो स्पिंडल मोटर

औद्योगिक सीएनसी प्लेट ड्रिलिंग मशीन 6000x6000 मिमी वर्कपीस क्षमता के साथ 22 किलोवाट सर्वो स्पिंडल मोटर

आवेदन:

इस सीएनसी गेंट्री फ्लैंज ड्रिलिंग और मिलिंग मशीन को विशेष रूप से प्लेट वर्कपीस और संरचनात्मक घटकों पर ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग ऑपरेशन करने के लिए इंजीनियर किया गया है।यह फ्लैंग्स जैसे वर्कपीस के लिए उच्च दक्षता वाले छेद ड्रिलिंग प्रदर्शन प्रदान करता है, डिस्क, छल्ले और प्लेट जिनके मोटाई निर्दिष्ट प्रभावी सीमा के भीतर आता है। दोनों छेद और अंधेरे छेद के माध्यम से प्रसंस्करण करने की क्षमता के साथ,उपकरण एकल-सामग्री घटकों और मिश्रित सामग्री दोनों के साथ मजबूत संगतता प्रदर्शित करता हैउन्नत डिजिटल नियंत्रण प्रौद्योगिकी से लैस, मशीन उपकरण बेहतर परिचालन सुविधा सुनिश्चित करता है। यह उच्च परिशुद्धता स्वचालित उत्पादन को सक्षम बनाता है,कई किस्मों के प्रसंस्करण की मांग को पूरा करता है, और बड़े पैमाने पर विनिर्माण कार्यप्रवाहों का समर्थन करता है।

विनिर्देशः

उपकरण संरचनाः

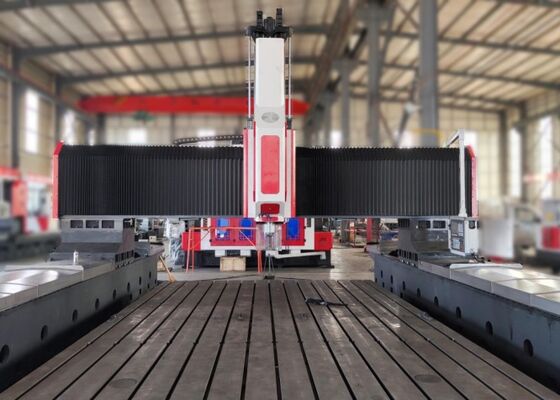

यह सीएनसी गेंट्री ड्रिलिंग और मार्किंग मशीन विशेष रूप से एक कास्ट आयरन बिस्तर कार्यबेंच, एक चल गेंट्री विधानसभा, एक traversing सीढ़ी, एक ड्रिलिंग-फ्राइंग शक्ति सिर,एक स्वचालित स्नेहन और सुरक्षा प्रणाली, एक परिसंचारी शीतलन मॉड्यूल, एक संख्यात्मक नियंत्रण (एनसी) प्रणाली, और एक विद्युत नियंत्रण इकाई। रोलिंग गाइडवे मजबूत भार सहन स्थिरता और सटीक गति की स्थिति प्रदान करते हैं,जबकि उच्च परिशुद्धता वाले गोलाकार पेंच ट्रांसमिशन तंत्र असाधारण स्थिति सटीकता और उत्कृष्ट परिचालन दोहराव सुनिश्चित करते हैं.

उत्पाद की विशेषताएं

1ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक समर्पित सर्वो स्पिंडल मोटर से लैस है,जो एक विशेष परिशुद्धता धुरी चलाने के लिए गति में कमी और टोक़ वृद्धि के लिए एक दांत सिंक्रोनस बेल्ट का उपयोग करता हैस्पिंडल छह पंक्तियों के जापानी कोणीय संपर्क असर व्यवस्था (आगे चार, पीछे दो) को अपनाता है ताकि गति विनियमन को महसूस किया जा सके। एक वायवीय उपकरण बदलने की प्रणाली से लैस,धुरी तेजी से और सुविधाजनक उपकरण प्रतिस्थापन के लिए सक्षम बनाता हैखिला गति एक सर्वो मोटर से संचालित है जो एक गेंद पेंच के साथ जोड़ा जाता है।एक्स और वाई अक्ष लिंक कार्यक्षमता का समर्थन करते हैं और रैखिक और परिपत्र अंतराल क्षमताओं को प्राप्त करने के लिए अर्ध-बंद लूप नियंत्रण का उपयोग करते हैंस्पिंडल के अंत में एक बीटी50 कॉपर छेद होता है और एक उच्च गति वाले घूर्णी जोड़ के साथ एकीकृत होता है, जो स्पिंडल के माध्यम से शीतलक आपूर्ति के साथ उच्च गति वाले यू-ड्रिल मशीनिंग की सुविधा देता है।

2ट्रांसमिशन प्रणाली:
ताइवान से प्राप्त गाइड रेल और उच्च परिशुद्धता वाले स्लाइडर डिजाइन के साथ, यह प्रणाली सुचारू परिचालन प्रदर्शन और भारी भार सहन करने की क्षमता को सुनिश्चित करती है।
एक्स-अक्ष दो रोलिंग रैखिक गाइड रेल को पार्श्व मार्गदर्शन और लोड-असर ट्रैक के रूप में अपनाता है, जो उच्च गति ड्रिलिंग संचालन की आवश्यकताओं को पूरी तरह से पूरा करता है। एक्स-अक्ष ट्रांसमिशन के लिए,एक एसी सर्वो मोटर रैखिक गति का एहसास करने के लिए एक परिशुद्धता गेंद पेंच ड्राइव.

Y-अक्ष प्रत्येक पक्ष पर दो भारी शुल्क रोलिंग रैखिक गाइड रेल से सुसज्जित है, प्रत्येक गाइड रेल पर तीन वर्ग रेल वैगनों के साथ सामूहिक रूप से Y-अक्ष स्लाइडिंग तंत्र बनाते हैं।यह संरचनात्मक डिजाइन न केवल गैन्ट्री फ्रेम की उच्च कठोरता और ताकत की मांगों को पूरा करता है बल्कि कम घर्षण गुणांक सहित तकनीकी लाभ भी प्रदान करता है, उच्च गति आंदोलन, बेहतर कंपन शमन प्रदर्शन, और विस्तारित सेवा जीवन। वाई-अक्ष ड्राइव दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता हैःएक सर्वो मोटर प्रत्येक पक्ष पर सिंक्रोनस रूप से गेंद पेंच रोटेशन ड्राइव करने के लिए विन्यस्त है, जिससे गैन्ट्री फ्रेम की आवाजाही संभव हो सके और सटीक सीएनसी मशीनिंग प्राप्त हो सके।

.

यह उच्च-प्रदर्शन वाली सीएनसी गैन्ट्री औद्योगिक मशीन विशेष रूप से प्लेट और शीट धातु घटकों पर ड्रिलिंग और मार्किंग अनुप्रयोगों के लिए डिज़ाइन की गई है।शीट प्रकार के काम के टुकड़ों और संरचनात्मक भागों की सटीक मशीनिंग सुनिश्चित करने के लिए उत्कृष्ट रूप से डिज़ाइन किया गया, यह प्रसंस्करण flanges, डिस्क, छल्ले, फ्लैट प्लेट, और इसी तरह के घटकों के लिए समर्पित संगतता प्रदान करता है।एक मुख्य आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के पूर्व विन्यस्त प्रभावी मशीनिंग मापदंडों का सख्ती से अनुपालन करना चाहिए.

इस्पात संरचना निर्माण सुविधाओं के भीतर यह उपकरण संरचनात्मक प्लेटों और कनेक्शन तत्वों पर सटीक ड्रिलिंग और फ्रीजिंग संचालन करता है,स्टील के फ्रेमों की स्थिर असेंबली के लिए एक मजबूत आधार स्थापित करनापवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता वाले मशीनिंग समाधान प्रदान करता है, जो एक महत्वपूर्ण प्रक्रिया है जो गारंटी देता है कि ये घटक कठोर पर्यावरणीय परिस्थितियों का सामना कर सकते हैं।पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीम और समर्थन ब्रैकेट को संसाधित करता है, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर,लंबे समय तक चलने वाले कनेक्शन जो पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों को सहन करने के लिए डिज़ाइन किए गए हैं.
