उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | धुरी गति: | 200 ~ 3000 आर / मिनट |

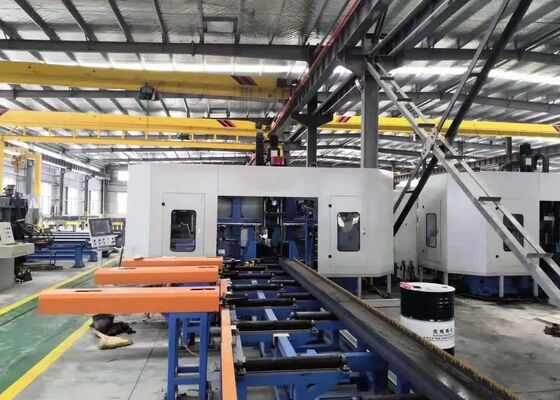

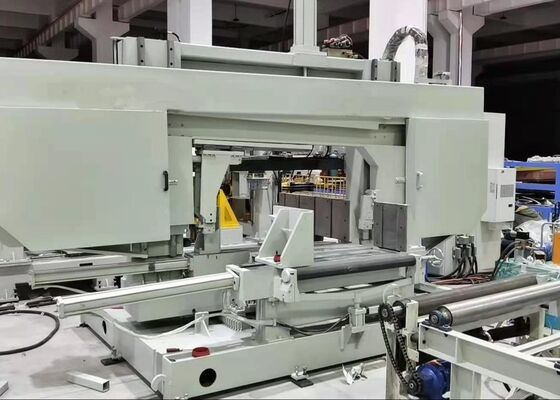

पीएलसी नियंत्रण विधि सीएनसी 3 डी आई बीम ड्रिलिंग शीरिंग मशीन लाइन 3 × 11KW मोटर शक्ति
आवेदनः
इस मशीनिंग केंद्र को विशेष रूप से एच-बीम पर ड्रिलिंग ऑपरेशन के लिए डिज़ाइन किया गया है।यह उत्कृष्ट दक्षता के साथ workpieces पर ड्रिलिंग प्रक्रियाओं को निष्पादित करता हैउत्कृष्ट मशीनिंग सटीकता और सहज परिचालन कार्यक्षमता के साथ, यह उपकरण इस्पात संरचना उद्योग के भीतर एक आवश्यक उच्च-प्रदर्शन समाधान के रूप में कार्य करता है।इसका व्यापक रूप से निर्माण इंजीनियरिंग जैसे मुख्य क्षेत्रों में उपयोग किया जाता है।, पुल अवसंरचना, टॉवर मास्ट निर्माण और ग्रिड संरचना परियोजनाएं।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
1इस मशीन उपकरण मुख्य रूप से मुख्य मशीन शरीर, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली, स्नेहन प्रणाली, कचरा बिन,और अन्य घटकएक स्थिर बिस्तर संरचना और एक चलती workpiece विन्यास को अपनाने, मशीन उपकरण बड़े पैमाने पर एच बीम के प्रसंस्करण के लिए अच्छी तरह से अनुकूल है।यह निरंतर उत्पादन संचालन को सुविधाजनक बनाता है और उच्च स्तर के स्वचालन की विशेषता है.
2ड्रिलिंग मशीन के शरीर में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सहायक उपकरण, ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस और डिटेक्शन डिवाइस शामिल हैं।सीएनसी स्लाइडिंग टेबल के घटकों में निश्चित पक्ष शामिल हैं, चलती तरफ, और ऊपरी इकाई सीएनसी स्लाइडिंग टेबल. स्लाइडिंग टेबल के इकट्ठे एक स्लाइडिंग प्लेट, एक स्लाइडिंग टेबल आधार, एक धुरी सिर स्टॉक, एक उच्च गति यांत्रिक धुरी,एक उपकरण सिलेंडर, एक परिवर्तनीय आवृत्ति मोटर, एक सर्वो मोटर, रैखिक गाइड, और लीड शिकंजा, जो विशेष रूप से एच बीम के ड्रिलिंग के लिए डिज़ाइन किए गए हैं।
3. सीएनसी खिला प्रणाली में ब्रैकेट, गियर, रैक, सर्वो मोटर्स, रिड्यूसर और मैनिपुलेटर शामिल हैं। सर्वो मोटर मैनिपुलेटर को एच बीम को एक्स दिशा में स्थानांतरित करने के लिए ड्राइव करता है,एच-बीम को खिलाने और काम के टुकड़े की सटीक स्थिति को सक्षम करना.
4सामग्री कन्वेयर को एक इन-फीडिंग कन्वेयर और एक आउट-फीडिंग कन्वेयर में वर्गीकृत किया जाता है। इन-फीडिंग कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस होते हैं,जो प्रोफाइल वाले स्टील के रिक्त स्थान ले जाने के लिए डिज़ाइन किए गए हैं, Y दिशा में रिक्त स्थान, और सामग्री खिला करने के लिए सीएनसी खिला डिवाइस के साथ समन्वय. आउटफीडिंग कन्वेयर सामग्री चैनल ब्रैकेट और समर्थन रोलर्स से बना है,विशेष रूप से तैयार काम के टुकड़े ले जाने के लिए इस्तेमाल किया.
5. शीतलन प्रणाली आंतरिक और बाहरी शीतलन विधियों का उपयोग करती है, जो बोरहोल को ठंडा करने के लिए तेल धुंध का उपयोग करती है। इसके फायदों में न्यूनतम शीतलक मात्रा शामिल है, जो लागत दक्षता में योगदान देती है,पर्यावरण अनुकूलता, और ड्रिल बिट पहनने में कमी।
6हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस, टूल सिलेंडर और अन्य संबंधित घटकों को शक्ति प्रदान करने का कार्य करती है।
7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और इसी तरह के उपकरणों के लिए शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
8स्नेहन प्रणाली में केंद्रीकृत स्नेहन और मैनुअल स्नेहन का संयोजन किया गया है।केंद्रीकृत स्नेहन मुख्य रूप से समयबद्ध और मात्रात्मक स्नेहन के लिए उपयोग किया जाता है मुख्य रैखिक गाइड और नेतृत्व शिकंजा.
9. मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। प्रोग्रामिंग विधिःप्रसंस्करण कार्यक्रम एक यूएसबी इंटरफेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके उत्पन्न होते हैंइन प्रसंस्करण कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत किया जा सकता है, पुनर्प्राप्त किया जा सकता है, प्रदर्शित किया जा सकता है और संवाद किया जा सकता है।मशीन उपकरण न केवल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण का एहसास करने में सक्षम है, बल्कि पूरे प्रसंस्करण कार्यप्रवाह के लिए पूरी तरह से स्वचालित नियंत्रण प्राप्त करने में भी सक्षम है.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsइन प्रदर्शनों में प्रदर्शित नमूने स्पष्ट रूप से उपकरण की सटीक छेद स्थिति, चिकनी टैप किए गए धागे और स्पष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता को स्पष्ट रूप से दर्शाते हैं।इस प्रकार व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रतिबिंबित करता है.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण संयंत्रों और पुल निर्माण परियोजनाओं में तैनात है। इस्पात संरचना कार्यशालाओं के भीतर,यह फ्रेम और समर्थन संरचनाओं में इस्तेमाल एच बीम के लिए सटीक मशीनिंग प्रदान करता हैपुल निर्माण के परिदृश्यों में, पुल के निर्माण के लिए आवश्यक संरचनाओं के निर्माण के लिए एक ठोस आधार स्थापित किया जाता है।उपकरण एच-बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है यह न केवल पुलों की संरचनात्मक स्थिरता में सुधार करता है बल्कि उन्हें दीर्घकालिक भार का प्रभावी ढंग से सामना करने में भी सक्षम बनाता हैउत्कृष्ट परिचालन दक्षता के साथ, मशीन इन प्रमुख बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है और संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित करती है।
