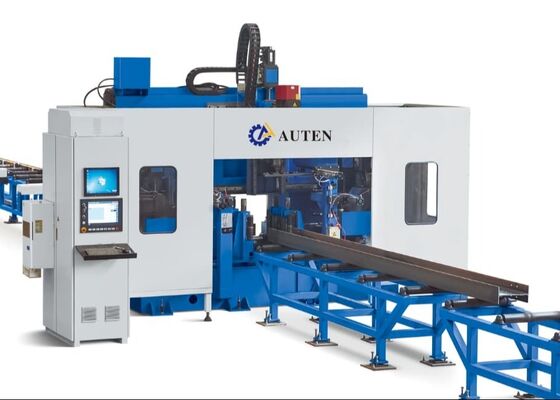

सीएनसी बीम ड्रिलिंग मशीन BT40 स्पिंडल 40 मिमी छेद व्यास स्टील संरचना अनुप्रयोगों के लिए

सीएनसी बीम ड्रिलिंग मशीन BT40 स्पिंडल 40 मिमी छेद व्यास स्टील संरचना अनुप्रयोगों के लिए

आवेदनः

यह मशीनिंग केंद्र विशेष रूप से एच बीम पर ड्रिलिंग ऑपरेशन के लिए डिज़ाइन किया गया है।यह असाधारण दक्षता के साथ काम के टुकड़ों पर ड्रिलिंग प्रक्रियाओं को पूरा करता हैउच्च मशीनिंग सटीकता और उपयोगकर्ता के अनुकूल परिचालन क्षमताओं के साथ, यह उपकरण इस्पात संरचना उद्योग में एक महत्वपूर्ण उच्च-प्रदर्शन समाधान के रूप में कार्य करता है।इसका उपयोग निर्माण इंजीनियरिंग सहित प्रमुख क्षेत्रों में व्यापक रूप से किया जाता है।, पुल अवसंरचना, टॉवर मास्ट उत्पादन और ग्रिड संरचना परियोजनाएं।

विनिर्देशः

उत्पाद की विशेषताएं

1. इस 3 डी एच बीम ड्रिलिंग और काटने मशीन उपकरण मुख्य रूप से मुख्य मशीन शरीर, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली,स्नेहन प्रणालीएक स्थिर बिस्तर संरचना और एक चलती वर्कपीस सेटअप का उपयोग करते हुए, मशीन उपकरण बड़े पैमाने पर एच बीम के प्रसंस्करण के लिए अत्यधिक उपयुक्त है।यह निरंतर उत्पादन संचालन की अनुमति देता है और उच्च स्तर के स्वचालन की विशेषता है.

2ड्रिलिंग मशीन के शरीर में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, सहायक उपकरण, ऊपरी प्रेसिंग उपकरण, साइड प्रेसिंग उपकरण और डिटेक्शन डिवाइस होते हैं।सीएनसी स्लाइडिंग टेबल के घटकों में निश्चित पक्ष शामिल हैंविशेष रूप से एच बीम ड्रिलिंग के लिए डिज़ाइन किए गए, स्लाइडिंग टेबल एसेम्ब्ली में एक स्लाइडिंग प्लेट, एक स्लाइडिंग टेबल बेस,स्पिंडल हेडस्टॉक, एक उच्च गति वाले यांत्रिक धुरी, एक उपकरण सिलेंडर, एक परिवर्तनीय आवृत्ति मोटर, एक सर्वो मोटर, रैखिक गाइड, और लीड शिकंजा।

3. सीएनसी खिला प्रणाली ब्रैकेट, गियर, रैक, सर्वो मोटर्स, reducers, और manipulators से बना है।इस प्रकार एच-बीम को खिलाया जा सकता है और वर्कपीस की सटीक स्थिति.

4सामग्री कन्वेयर को एक इन-फीडिंग कन्वेयर और एक आउट-फीडिंग कन्वेयर में विभाजित किया गया है। इन-फीडिंग कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस होते हैं,जो विशेष रूप से प्रोफाइल स्टील रिक्त स्थानों के परिवहन के लिए डिज़ाइन किए गए हैं, रिक्त भागों की वाई दिशा की स्थिति प्राप्त करें, और सामग्री खिला प्रक्रिया को पूरा करने के लिए सीएनसी खिला डिवाइस के साथ सहयोग करें।आउटफीडिंग कन्वेयर सामग्री चैनल ब्रैकेट और समर्थन रोलर्स से बना है, और यह विशेष रूप से तैयार कार्य टुकड़ों के परिवहन के लिए प्रयोग किया जाता है।

5. शीतलन प्रणाली आंतरिक और बाहरी शीतलन विधियों को अपनाती है, जो बोरहोल को ठंडा करने के लिए तेल धुंध का लाभ उठाती है। इसके फायदों में शीतलक मात्रा में कमी शामिल है, जो लागत-प्रभावीता का समर्थन करती है,पर्यावरणीय स्थिरता, और ड्रिल बिट पहनने को कम से कम किया।

6हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस, टूल सिलेंडर और अन्य प्रासंगिक घटकों को शक्ति प्रदान करने के लिए जिम्मेदार है।

7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और समकक्ष उपकरणों के लिए शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।

8स्नेहन प्रणाली केंद्रीकृत स्नेहन और मैनुअल स्नेहन के संयोजन का उपयोग करती है।केंद्रीकृत स्नेहन मुख्य रूप से मुख्य रैखिक गाइड और लीड शिकंजा के समयबद्ध और मात्रात्मक स्नेहन के लिए लागू किया जाता है.

9. मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। प्रोग्रामिंग विधिःप्रसंस्करण कार्यक्रम एक यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके बनाए जाते हैंइन प्रसंस्करण कार्यक्रमों को भाग संख्याओं के अनुसार किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रेषित किया जा सकता है।मशीन उपकरण न केवल व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण का एहसास करने में सक्षम है, लेकिन यह भी पूरे प्रसंस्करण कार्यप्रवाह के लिए पूरी तरह से स्वचालित नियंत्रण प्राप्त करने में सक्षम है.

नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsइन प्रदर्शनों में प्रस्तुत नमूनों से स्पष्ट रूप से पता चलता है कि उपकरण सटीक छेद की स्थिति, चिकनी टैप किए गए धागे और विशिष्ट मार्किंग पैटर्न प्राप्त करने की क्षमता रखता है।इस प्रकार व्यावहारिक अनुप्रयोग परिदृश्यों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रतिबिंबित करता है.

उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में तैनात है।यह फ्रेम और समर्थन संरचनाओं में लागू एच बीम के लिए सटीक मशीनिंग प्रदान करता हैपुल निर्माण के परिदृश्यों में, पुल के निर्माण के लिए एक ठोस आधार स्थापित किया जाता है, जिससे इस्पात संरचनाओं की स्थिर असेंबली संभव हो जाती है।उपकरण एच-बीम पर उच्च परिशुद्धता ड्रिलिंग संचालन करता है यह न केवल पुलों की संरचनात्मक स्थिरता को बढ़ाता है बल्कि उन्हें दीर्घकालिक भार को प्रभावी ढंग से सहन करने में भी सक्षम बनाता हैउत्कृष्ट परिचालन दक्षता के साथ, यह मशीन इन प्रमुख बुनियादी ढांचा क्षेत्रों के लिए विश्वसनीय समर्थन प्रदान करती है और संबंधित परियोजनाओं की सुचारू प्रगति की गारंटी देती है।
