उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| लक्सव: | 2500x2500 मिमी | अधिकतम यात्रा कार्यक्रम: | 2500 मिमी |
|---|---|---|---|
| स्पिंडल टेपर: | BT50 | अधिकतम: | 80 मिमी |
| टी-स्लॉट चौड़ाई: | 28 मिमी | टैपिंग व्यास: | M30 |
| धुरी गति: | 30 ~ 3000 आर / मिनट | सर्वो स्पिंडल मोटर पावर: | 30 किलोवाट |
| प्रमुखता देना: | भारी शुल्क सीएनसी गैन्ट्री ड्रिलिंग मशीन,30KW सर्वो स्पिंडल मिलिंग मशीन,स्प्लिट सीएनसी प्लेट ड्रिलिंग मशीन |
||

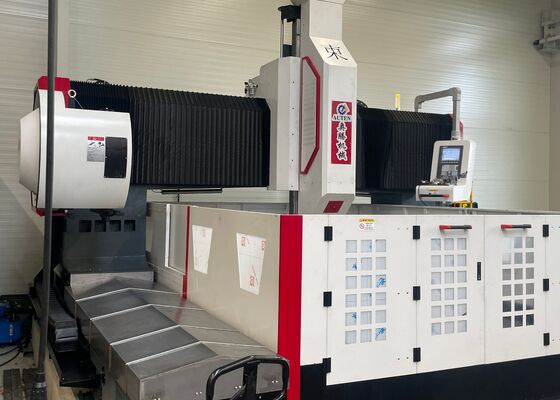

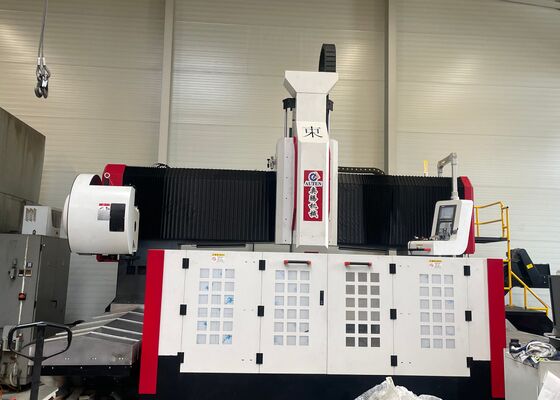

2525BT50 भारी-ड्यूटी स्प्लिट सीएनसी गैन्ट्री ड्रिलिंग मिलिंग मशीन 30KW सर्वो स्पिंडल मोटर पावर
अनुप्रयोग:
यह सीएनसी गैन्ट्री ड्रिलिंग उपकरण प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग संचालन के लिए डिज़ाइन किया गया है। इसका उपयोग मुख्य रूप से प्रभावी मोटाई सीमा के भीतर फ्लैंज, डिस्क, रिंग, प्लेट और अन्य वर्कपीस की उच्च-दक्षता ड्रिलिंग के लिए किया जाता है। सिंगल-मटेरियल और कंपोजिट मटेरियल पार्ट्स पर थ्रू-होल और ब्लाइंड होल दोनों को संसाधित किया जा सकता है। मशीनिंग प्रक्रिया डिजिटल रूप से नियंत्रित होती है, जो संचालन में आसानी सुनिश्चित करती है। यह स्वचालन, उच्च परिशुद्धता को सक्षम बनाता है, और विभिन्न प्रकारों और बड़े पैमाने पर उत्पादन रन का समर्थन करता है।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 2500x2500 मिमी |
|
|
||
| कार्य बेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| ड्रिलिंग पावर हेड | मात्रा | 1 |
| स्पिंडल टेपर | बीटी50 | |
|
अधिकतम ड्रिलिंग व्यास (साधारण कार्बन स्टील) |
Φ80 मिमी | |
| टैपिंग व्यास | ||
| एम30 | ||
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 30kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-800 मिमी | |
|
पावर हेड की पार्श्व गति(एक्स अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 2500 मिमी |
| पार्श्व गति | 0~8 आर/मिनट | |
| पार्श्व गति के लिए सर्वो मोटर पावर | 2x4.2kW | |
|
गैन्ट्री अनुदैर्ध्य गति (वाई अक्ष) |
अधिकतम फीड स्ट्रोक | 6000 मिमी |
| फीड मूविंग स्पीड | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर | 2x4.5kW/25Nm | |
| वर्टिकल रैम फीड मोशन (जेड अक्ष) | अधिकतम स्ट्रोक | 600 मिमी |
| चलती गति | 0~5 मीटर/मिनट | |
| सर्वो मोटर पावर | 4.5kW/25Nm | |
| स्थिति सटीकता | एक्स/वाई | ≤0.05mm/1000mm |
| स्थिति सटीकता दोहराएँ | एक्स/वाई | ≤0.05mm/1000mm |
उपकरण संरचना:
मशीन बेस कास्ट सामग्री से बना है और इसमें वर्कटेबल, मूवेबल गैन्ट्री, मूवेबल स्लाइडिंग सैडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षा उपकरण, परिसंचारी शीतलन प्रणाली, डिजिटल नियंत्रण प्रणाली और विद्युत प्रणाली जैसे प्रमुख घटक शामिल हैं। यह समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े का उपयोग करता है, साथ ही ड्राइव के लिए सटीक लीड स्क्रू जोड़े का उपयोग करता है। मशीन उच्च स्थिति सटीकता और स्थिति में उत्कृष्ट दोहराव की विशेषता है।
उत्पाद की विशेषताएं
1. बेड और वर्कटेबल:
बेड एक वेल्डेड आयताकार ट्यूब से बनाया गया है, जो प्रसंस्करण से पहले उच्च तापमान एनीलिंग से गुजरता है, इसके बाद आंतरिक तनावों को दूर करने के लिए अर्ध-परिष्करण के बाद दूसरा एनीलिंग किया जाता है, जिससे मशीन टूल की दीर्घकालिक सटीकता स्थिरता सुनिश्चित होती है। वर्कटेबल ग्रे आयरन (HT250) से बना एक सिंगल-पीस कास्टिंग है, जिसे द्वितीयक एनीलिंग और एजिंग उपचार के अधीन किया जाता है, जो बिना विकृति के उत्कृष्ट गतिशील और स्थिर कठोरता प्रदान करता है। वर्कटेबल की सतह वर्कपीस को सुरक्षित रूप से क्लैंप करने के लिए अच्छी तरह से व्यवस्थित टी-स्लॉट से सुसज्जित है। बेड के बेस के दोनों किनारों पर दो उच्च-सटीक रैखिक गाइड रेल लगाई जाती हैं ताकि गाइड रेल स्लाइड पर समान तनाव वितरण सुनिश्चित किया जा सके, जिससे मशीन टूल की कठोरता और तन्यता और संपीड़ित बलों दोनों के प्रतिरोध में काफी वृद्धि होती है। ड्राइव सिस्टम में एक एसी सर्वो मोटर है जो एक सटीक बॉल स्क्रू के साथ युग्मित है, जो वाई-अक्ष के साथ गैन्ट्री की गति की सुविधा प्रदान करता है। वर्कबेंच को आसानी से समतल करने की अनुमति देने के लिए बेड की निचली सतह पर समायोज्य बोल्ट लगाए जाते हैं।
2. मोबाइल गैन्ट्री:
मोबाइल गैन्ट्री ग्रे आयरन (HT250) से डाली जाती है और सामने की तरफ दो अल्ट्रा-हाई लोड-बेयरिंग क्षमता वाली रैखिक गाइड रेल से सुसज्जित है। एक सटीक बॉल स्क्रू जोड़ी, एक सर्वो मोटर के साथ, पावर हेड स्लाइडिंग प्लेट की गति को एक्स-अक्ष के साथ चलाती है, जिस पर ड्रिलिंग पावर हेड लगे होते हैं। गैन्ट्री की गति सर्वो मोटर द्वारा सुगम होती है, जो एक सटीक युग्मन तंत्र के माध्यम से बॉल स्क्रू पर बॉल नट के घूर्णन को चलाती है।
3. सैडल को घुमाना:
मोबाइल स्लाइडिंग सैडल एक सटीक कच्चा लोहा घटक है। यह दो अल्ट्रा-हाई लोड-बेयरिंग सीएनसी रैखिक स्लाइड टेबल, सटीक बॉल स्क्रू जोड़े का एक सेट, और सर्वो मोटर से जुड़ा एक उच्च-सटीक प्लैनेटरी रिड्यूसर से सुसज्जित है। सैडल में पावर हेड के वजन को संतुलित करने के लिए एक नाइट्रोजन गैस बैलेंस सिलेंडर भी है, जो स्क्रू पर लोड को कम करता है और इसकी सेवा जीवन को बढ़ाता है। यह प्रणाली जेड-अक्ष के साथ ड्रिलिंग पावर हेड की गति को चलाती है, जिससे तेजी से आगे, काम आगे, तेजी से पीछे की ओर गति और स्टॉप सक्षम होते हैं। इसके अतिरिक्त, यह स्वचालित चिप कटऑफ, चिप हटाने और विराम कार्यों से सुसज्जित है।
.
यह उन्नत सीएनसी गैन्ट्री मशीन विशेष रूप से प्लेट और शीट मेटल घटकों की उच्च-प्रदर्शन ड्रिलिंग और मार्किंग के लिए इंजीनियर की गई है। प्लेट-प्रकार के वर्कपीस और संरचनात्मक असेंबली की सटीक मशीनिंग की सुविधा के लिए सावधानीपूर्वक डिज़ाइन किया गया है, यह फ्लैंज, डिस्क, रिंग के आकार के पुर्जों, फ्लैट प्लेट और इसी तरह के घटकों को संसाधित करने के लिए आदर्श रूप से उपयुक्त है। एक प्रमुख परिचालन आवश्यकता यह है कि वर्कपीस की मोटाई मशीन के पूर्वनिर्धारित प्रभावी मशीनिंग मापदंडों का पालन करे।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्टिंग तत्वों पर उच्च-सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क की विश्वसनीय असेंबली के लिए एक मजबूत आधार प्रदान करता है। पवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उन्नत, उच्च-सटीक मशीनिंग क्षमताएं प्रदान करता है—यह सुनिश्चित करता है कि इन घटकों को मजबूत हवाओं और तापमान भिन्नताओं जैसी कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया है। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे स्थिर, लंबे समय तक चलने वाले कनेक्शन बन सकते हैं जिन्हें पुल के विस्तारित सेवा जीवन पर गतिशील भार का सामना करने के लिए इंजीनियर किया गया है।
