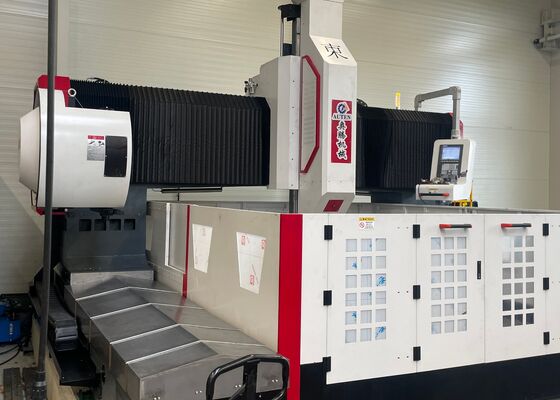

2500x2500mm स्प्लिट सीएनसी गैन्ट्री ड्रिलिंग मिलिंग मार्किंग मशीन 2x4.2kW सर्वो मोटर पावर

2500x2500 मिमी स्प्लिट सीएनसी गैन्ट्री ड्रिलिंग फ्रिलिंग मार्किंग मशीन 2x4.2kW सर्वो मोटर पावर

आवेदन:

यह सीएनसी गैन्ट्री ड्रिलिंग प्रणाली विशेष रूप से प्लेट और संरचनात्मक घटकों पर ड्रिलिंग, चैंफरिंग, टैपिंग और मिलिंग संचालन के लिए इंजीनियर है।यह मुख्य रूप से उच्च दक्षता वाले फ्लैंग्स के ड्रिलिंग के लिए उपयोग किया जाता हैयह प्रणाली एकल-सामग्री और मिश्रित सामग्रियों पर पार-छेद और अंधे छेद दोनों का प्रसंस्करण करने में सक्षम है।डिजिटल नियंत्रण के साथ, मशीनिंग प्रक्रिया निर्बाध संचालन और उपयोग में आसानी सुनिश्चित करती है। उपकरण स्वचालन का समर्थन करता है, उच्च परिशुद्धता प्रदान करता है, और विभिन्न प्रकार के घटकों के उत्पादन के लिए उपयुक्त है,जिसमें छोटे बैच और बड़े पैमाने पर उत्पादन दोनों शामिल हैं.

विनिर्देशः

उपकरण संरचनाः

मशीन आधार का निर्माण कास्ट सामग्री से किया गया है और इसमें आवश्यक घटक शामिल हैं, जिसमें कार्य तालिका, चलती गेंट्री, चलती स्लाइडिंग सैडल, ड्रिलिंग और फ्रीजिंग पावर हेड,स्वचालित स्नेहन प्रणालीइसमें समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े शामिल हैं।ड्राइव के लिए परिशुद्धता सीसा पेंच जोड़े के साथ जोड़ामशीन अपनी उच्च स्थिति सटीकता और स्थिति में असाधारण दोहराव के साथ प्रतिष्ठित है।

उत्पाद की विशेषताएं

1ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक विशेष सर्वो स्पिंडल मोटर से सुसज्जित है, जो धीमी गति और बढ़ी हुई टार्क के लिए एक दांत-समन्वित बेल्ट के माध्यम से एक सटीक स्पिंडल चलाता है।धुरी को जल्दी और आसानी से बदला जा सकता है. फीड तंत्र एक सर्वो मोटर और गेंद पेंच द्वारा संचालित है. दोनों एक्स और वाई अक्ष एक साथ गति करने में सक्षम हैं,और एक अर्ध-बंद लूप नियंत्रण प्रणाली दोनों रैखिक और परिपत्र इंटरपोलेशन कार्यों को सक्षम करने के लिए नियोजित हैइस स्पिंडल को BT50 कॉपर के साथ बनाया गया है, और इसमें एक उच्च गति वाले घूर्णी जोड़ से लैस है, जो कुशल प्रसंस्करण के लिए उच्च गति वाले यू-ड्रिल सेंटर शीतलक का उपयोग करने में सुविधा प्रदान करता है।

2ट्रांसमिशन डिवाइस:
यह ट्रांसमिशन डिवाइस ताइवान से आयातित उच्च परिशुद्धता वाले गाइड रेल और स्लाइडर का उपयोग करता है, जिससे सुचारू संचालन सुनिश्चित होता है और भार सहन क्षमता में काफी वृद्धि होती है।

एक्स-अक्ष और जेड-अक्ष प्रत्येक दो रोलिंग रैखिक गाइड रेल द्वारा समर्थित हैं, जो पार्श्व और अनुदैर्ध्य आंदोलनों के लिए गाइड और लोड-असर रेल दोनों के रूप में कार्य करते हैं।यह विन्यास उच्च गति ड्रिलिंग की तकनीकी मांगों को पूरा करता हैएक्स-अक्ष और जेड-अक्ष ट्रांसमिशन सिस्टम एसी सर्वो मोटर्स द्वारा संचालित होते हैं, जो रैखिक गति प्राप्त करने के लिए सटीक गेंद शिकंजा को घुमाते हैं।

वाई-अक्ष को दो भारी-कर्तव्य रोलिंग रैखिक गाइड रेल से लैस किया गया है, जिसमें प्रत्येक गाइड रेल पर दो वर्ग रेल स्लाइडर लगाए गए हैं ताकि एक मजबूत वाई-अक्ष स्लाइडिंग ट्रैक बन सके।इस सेटअप सुनिश्चित करता है कि उच्च कठोरता और gantry फ्रेम की ताकत आवश्यकताओं को पूरा कर रहे हैं, जबकि कम घर्षण गुणांक, उच्च गति आंदोलन, उत्कृष्ट कंपन डिमपिंग और विस्तारित सेवा जीवन जैसे फायदे भी प्रदान करता है।एक्स-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता है, प्रत्येक पक्ष पर एक सर्वो मोटर के साथ एक साथ गेंद शिकंजा ड्राइव। यह तंत्र गैन्ट्री फ्रेम की गति को सुविधाजनक बनाता है, जिससे सटीक सीएनसी मशीनिंग संभव होती है।

3स्वचालित स्नेहन प्रणाली और सुरक्षा तंत्र:

यह मशीन उपकरण एक ताइवान निर्मित वॉल्यूमेट्रिक आंशिक दबाव स्वचालित स्नेहन प्रणाली से लैस है, जिसे गतिशील घटकों जैसे गाइड रेल को निर्बाध स्नेहन प्रदान करने के लिए डिज़ाइन किया गया है,सीसा के शिकंजायह प्रणाली मशीन के सेवा जीवन का विस्तार करने में मदद करती है। इसके अतिरिक्त, यह मशीन के उपयोग के समय को बढ़ाता है।एक्स-अक्ष और वाई-अक्ष में धूल-प्रतिरोधी ढाल हैं, और सुरक्षा को और अधिक बढ़ाने के लिए वर्कटेबल के चारों ओर एक वाटरप्रूफ स्पलैश गार्ड स्थापित किया गया है।

.

यह अत्याधुनिक सीएनसी गैन्ट्री मशीन विशेष रूप से उच्च दक्षता वाले प्लेट और शीट धातु भागों के ड्रिलिंग और मार्किंग के लिए डिज़ाइन की गई है।यह चादर प्रकार के workpieces और संरचनात्मक इकाइयों की सटीक प्रसंस्करण सक्षम करने के लिए सावधानीपूर्वक इंजीनियर किया गया है, जिससे यह विशेष रूप से फ्लैंग्स, डिस्क, अंगूठी के आकार के घटकों, फ्लैट प्लेट और इसी तरह के भागों के मशीनिंग के लिए उपयुक्त है।एक महत्वपूर्ण परिचालन विचार यह है कि काम के टुकड़ों की मोटाई मशीन के स्थापित प्रभावी मशीनिंग मापदंडों के अनुरूप होना चाहिए.

इस्पात संरचना निर्माण सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्शन तत्वों पर उच्च परिशुद्धता ड्रिलिंग और मिलिंग संचालन करता है,इस्पात फ्रेम की विश्वसनीय असेंबली के लिए एक ठोस आधार प्रदान करनापवन ऊर्जा उद्योग के भीतर, यह उन्नत,पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च सटीक मशीनिंग क्षमताएं जो इन घटकों को चुनौतीपूर्ण पर्यावरणीय परिस्थितियों का सामना करने के लिए इंजीनियर हैं, जिसमें तेज हवाएं और तापमान में उतार-चढ़ाव भी शामिल हैं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीयरिंग और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर निर्माण की सुविधा होती है,पुल के विस्तारित जीवनकाल के दौरान गतिशील भारों को सहन करने के लिए डिज़ाइन किए गए टिकाऊ कनेक्शन.
