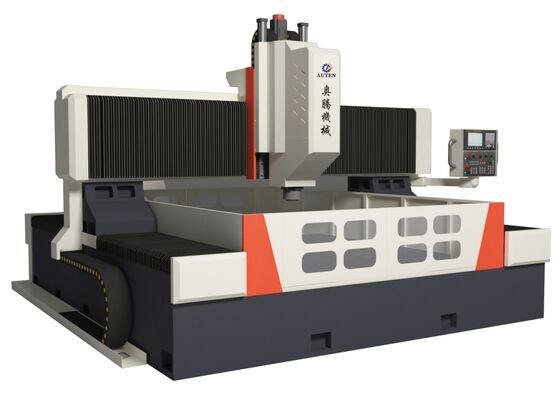

दोहरी-स्पिंडल स्प्लिट हेवी-ड्यूटी सीएनसी गैन्ट्री ड्रिलिंग मिलिंग मशीन 1000 मिमी गैन्ट्री ऊंचाई

डबल-स्पिंडल स्प्लिट भारी शुल्क सीएनसी गैन्ट्री ड्रिलिंग मिलिंग मशीन 1000 मिमी गैन्ट्री ऊंचाई

उत्पाद का परिचय:

यह उपकरण प्लेट और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए डिज़ाइन किया गया है।यह मुख्य रूप से उच्च दक्षता वाले ड्रिलिंग ऑपरेशन के लिए उपयोग किया जाता है।, डिस्क, छल्ले और प्लेट, प्रभावी प्रसंस्करण रेंज के भीतर मोटाई के साथ। दोनों छेद और अंधे छेद के माध्यम से एकल-सामग्री भागों के साथ-साथ समग्र सामग्री पर ड्रिल किया जा सकता है।मशीनिंग प्रक्रिया डिजिटल नियंत्रित हैयह प्रणाली स्वचालन का समर्थन करती है, उच्च परिशुद्धता सुनिश्चित करती है और विभिन्न प्रकार के उत्पादों और बड़े पैमाने पर उत्पादन को संभालने के लिए उपयुक्त है।

विनिर्देशः

उपकरण संरचनाः

मशीन का आधार डाली सामग्री से बना है और मुख्य रूप से काम की मेज, चल गार्ड्री, चल स्लाइडिंग सेडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली से बना है,सुरक्षात्मक आवरण, सर्कुलेशन कूलिंग सिस्टम, डिजिटल कंट्रोल यूनिट, इलेक्ट्रिकल सिस्टम और अन्य घटक। यह समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े से लैस है,साथ ही ड्राइविंग के लिए सटीक नेतृत्व पेंच जोड़ेमशीन उपकरण की विशेषता उच्च स्थिति सटीकता और स्थिति में उत्कृष्ट दोहराव है।

उत्पाद की विशेषताएं

1मशीन बिस्तर और कार्यक्षेत्रः

मशीन बिस्तर का निर्माण कास्ट सामग्री से किया जाता है और इसमें दो भाग होते हैं। यह मशीनिंग से पहले उच्च तापमान पर एनीलिंग से गुजरता है,इसके बाद अर्ध-समाप्ति के बाद एक माध्यमिक तनाव-रिलिज एनीलिंग प्रक्रिया, और फिर अंतिम मशीनिंग से गुजरता है। यह बहु-चरण प्रक्रिया मशीन की सटीकता की स्थिरता सुनिश्चित करती है। वर्कबेंच ग्रे लोहे (HT250) से बने एक टुकड़ा कास्टिंग है,जो फिर द्वितीयक एनीलिंग और उम्र बढ़ने के उपचार के अधीन हैयह प्रक्रिया उत्कृष्ट गतिशील और स्थैतिक कठोरता प्रदान करती है, विकृति को रोकती है। कार्य सतह में टी-स्लॉट की एक श्रृंखला होती है, जो सुरक्षित रूप से काम करने वाले टुकड़े को क्लैंप करने के लिए एक अच्छी तरह से डिज़ाइन किए गए लेआउट में व्यवस्थित होती है।

बिस्तर के आधार के दोनों ओर दो उच्च परिशुद्धता वाले रैखिक गाइड लगाए गए हैं, जिससे गाइड रेल पर भार का समान वितरण सुनिश्चित होता है। इससे कठोरता में काफी वृद्धि होती है,साथ ही मशीन की तन्यता और संपीड़न शक्तिड्राइव सिस्टम एक एसी सर्वो मोटर द्वारा संचालित होता है जो एक सटीक गेंद पेंच जोड़ी के साथ जुड़ा होता है, जो Y-अक्ष दिशा में गैन्ट्री की गति को सक्षम करता है।समायोज्य बोल्ट बिस्तर के निचले हिस्से पर रणनीतिक रूप से रखे जाते हैं, जिससे कार्यक्षेत्र के स्तर को आसानी से समायोजित किया जा सके।

2. चलती गैन्ट्री:

चलती गैन्ट्री ग्रे लोहे (HT250) से बनी है और इसके सामने की ओर दो उच्च क्षमता वाले रैखिक गाइड रेल से लैस है। एक सर्वो मोटर द्वारा संचालित एक सटीक गेंद शिकंजा जोड़ी,एक्स-अक्ष के साथ पावर हेड स्लाइड प्लेट के आंदोलन को सुविधाजनक बनाता हैड्रिलिंग पावर हेड इस स्लाइड प्लेट पर लगाए जाते हैं। गैन्ट्री की गति गेंद शिकंजा पर गेंद नट के घूर्णन के माध्यम से प्राप्त की जाती है,जो एक सटीक युग्मन के माध्यम से सर्वो मोटर द्वारा संचालित किया जाता है.

3चलती सीढ़ी:

चलती स्लाइडिंग सैल एक सटीक कास्ट आयरन घटक है। यह दो उच्च क्षमता सीएनसी रैखिक स्लाइड टेबल, एक सटीक गेंद पेंच जोड़ी,और एक उच्च परिशुद्धता वाले ग्रहों के कम करनेवाला जो सर्वो मोटर से जुड़ा हुआ हैइसके अतिरिक्त, सीढ़ी एक नाइट्रोजन गैस संतुलन सिलेंडर से लैस है, जो पावर हेड के वजन का मुकाबला करता है, पेंच पर भार को कम करता है और इसकी सेवा जीवन को बढ़ाता है।यह प्रणाली Z-अक्ष के साथ ड्रिलिंग शक्ति सिर की गति ड्राइव, जैसे कि तेजी से दृष्टिकोण, काम फ़ीड, तेजी से वापस लेने, और रोक के रूप में विभिन्न कार्यों को सक्षम करता है। यह भी स्वचालित चिप हटाने, चिप निष्कासन,और परिचालन दक्षता में वृद्धि के लिए विराम क्षमता.

.

यह अत्याधुनिक सीएनसी गैन्ट्री प्रणाली विशेष रूप से उच्च दक्षता वाले प्लेट और शीट धातु घटकों के ड्रिलिंग और मार्किंग के लिए डिज़ाइन की गई है।यह तख्तापलट के रूप में प्लेटों और संरचनात्मक इकाइयों के काम के टुकड़ों की सटीक प्रसंस्करण प्रदान करने के लिए इंजीनियर किया गया है, इसे फ्लैंग्स, डिस्क, अंगूठी के आकार के भागों, फ्लैट प्लेट और इसी तरह की वस्तुओं के मशीनिंग के लिए आदर्श बनाता है।एक प्रमुख परिचालन आवश्यकता यह है कि काम के टुकड़ों की मोटाई मशीन के परिभाषित प्रभावी मशीनिंग रेंज के साथ संरेखित होना चाहिए.

इस्पात संरचना निर्माण संयंत्रों में यह उपकरण संरचनात्मक प्लेटों और कनेक्शन तत्वों पर उच्च परिशुद्धता ड्रिलिंग और मिलिंग संचालन करता है,इस्पात फ्रेम की विश्वसनीय असेंबली के लिए एक मजबूत आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उन्नत, उच्च सटीकता वाली मशीनिंग क्षमताएं प्रदान करता है,यह सुनिश्चित करना कि इन घटकों को कठोर पर्यावरणीय परिस्थितियों का सामना करने के लिए डिज़ाइन किया गया हैपुल निर्माण के लिए, उपकरण पुल बीयरिंग और समर्थन ब्रैकेट को संसाधित करता है, जिससे स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर, स्थिर।लंबे समय तक चलने वाले कनेक्शन जो पुल के लंबे जीवनकाल के दौरान गतिशील भारों को सहन करने में सक्षम हों.
