सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 3500x3500 मिमी | गैन्ट्री ऊंचाई: | 1000 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-190 | अधिकतम ड्रिलिंग व्यास: | 100 मिमी |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | टैपिंग व्यास: | एम30 |
| स्पिंडल गति: | 30~3000 आर/मिनट | सर्वो स्पिंडल मोटर पावर: | 2x37kw |

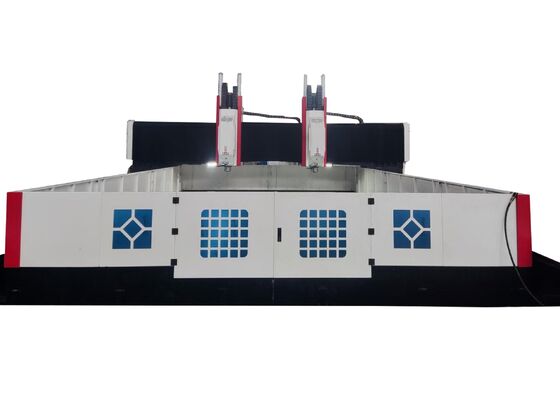

BT50-190 स्पिंडल टेपर सीएनसी धातु शीट प्लेट ड्रिलिंग मशीन 500x6800x3000 मिमी कुल आकार
उत्पाद का परिचय:
यह मशीनरी प्लेट और संरचनात्मक घटकों के ड्रिलिंग, चम्फरिंग, टैपिंग और मिलिंग के लिए डिज़ाइन की गई है।यह मुख्य रूप से उच्च दक्षता ड्रिलिंग कार्यों के लिए काम किया जाता हैप्रभावी प्रसंस्करण के लिए निर्दिष्ट मोटाई रेंज के भीतर, डिस्क, छल्ले और प्लेटों के लिए। यह एकल सामग्री और मिश्रित सामग्री पर छेद और अंधे छेद दोनों को ड्रिल करने में सक्षम है।मशीनिंग ऑपरेशन डिजिटल नियंत्रित कर रहे हैंयह प्रणाली स्वचालन को सुविधाजनक बनाती है, उच्च परिशुद्धता की गारंटी देती है और विभिन्न प्रकार के उत्पादों के प्रसंस्करण और बड़े पैमाने पर उत्पादन का समर्थन करने के लिए उपयुक्त है।
विनिर्देशः
| काम करने वाले टुकड़े का आकार | LxW | 3500x3500 मिमी |
| गैन्ट्री ऊंचाई | 1000 मिमी | |
| कार्यबेंच | टी-स्लॉट की चौड़ाई | 28 मिमी |
| चार जबड़े वाला चक | 1 सेट | |
| ड्रिलिंग पावर हेड | Qty. | 2 |
| स्पिंडल कॉपर | बीटी50-190 | |
| अधिकतम ड्रिलिंग व्यास |
Φ100 मिमी (कार्बाइड कोर बिट) |
|
| Φ80 मिमी (यू ड्रिल) | ||
| अधिकतम मोटाई | ≤ 300 मिमी | |
| अधिकतम टैपिंग व्यास | M30 मिमी | |
| धुरी की गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर की शक्ति | 2x37kW | |
| स्पिंडल के निचले छोर से काम की मेज तक की दूरी | 200-1000 मिमी | |
|
पावर हेड की पार्श्व गति (X1 अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3500 मिमी |
| पार्श्व गति की गति | 0~8 मी/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर शक्ति | 4.2kW | |
|
पावर हेड की पार्श्व गति (X2 अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3500 मिमी |
| पार्श्व गति की गति | 0~8 मी/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर शक्ति | 4.2kW | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम। फ़ीड स्ट्रोक | 3500 मिमी |
| फ़ीड चलती गति | 0~8 मी/मिनट | |
| फ़ीड सर्वो मोटर की शक्ति/टॉर्क | 2x4.2 किलोवाट | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक | 800 मिमी |
| चलती गति | 0~6 मी/मिनट | |
| सर्वो मोटर शक्ति/टॉर्क | 4.2kW | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई | ≤0.05 मिमी/1000 मिमी |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई | ≤0.03 मिमी/1000 मिमी |
| वायवीय प्रणाली | संपीड़ित वायु आपूर्ति दबाव | ≥0.6MPa |
| चिप कन्वेयर और शीतलन | चिप कन्वेयर की संख्या | 2 |
| चिप हटाने की गति | 1 मीटर/मिनट | |
| चिप कन्वेयर मोटर की शक्ति | 2X0.75 किलोवाट | |
| शीतलन विधि | आंतरिक ठंडा + बाहरी ठंडा | |
| स्वचालित स्नेहन प्रणाली | स्नेहन दबाव | 2 एमपीए |
| स्नेहन बिंदु तेल भरने की मात्रा | 0.1 मिलीलीटर | |
| स्नेहन चक्र | 6-10 मिनट | |
|
विद्युत प्रणाली |
सीएनसी प्रणाली |
GSK218MC (प्रदर्शन 10.4 इंच) |
| सीएनसी अक्षों की संख्या | 4 | |
| कुल शक्ति | / | लगभग 100 किलोवाट |
| कुल आकार | LxWxH | 6500x6800x3000 मिमी |
उपकरण संरचनाः
मशीन आधार का निर्माण कास्ट सामग्री से किया गया है और इसमें मुख्य घटक शामिल हैं जिसमें कार्य तालिका, चलती गेंट्री, चलती स्लाइडिंग सैडल, ड्रिलिंग और फ्रीजिंग पावर हेड,स्वचालित स्नेहन प्रणालीइसमें समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े हैं।ड्राइविंग के लिए सटीक नेतृत्व पेंच जोड़े के साथमशीन अपनी उच्च स्थिति सटीकता और स्थिति में असाधारण दोहराव के साथ प्रतिष्ठित है।
उत्पाद की विशेषताएं
1ड्रिलिंग पावर हेड:
ड्रिलिंग पावर हेड एक विशेष सर्वो स्पिंडल मोटर का उपयोग करता है, जो मंदी और बढ़ी हुई टोक़ के लिए एक सिंक्रोनस बेल्ट के माध्यम से सटीक स्पिंडल को चलाता है।धुरी का प्रतिस्थापन त्वरित और सीधा है, और फ़ीड तंत्र एक सर्वो मोटर और बॉल स्क्रू द्वारा संचालित होता है। एक्स और वाई अक्षों को समन्वित किया जा सकता है, अर्ध-बंद लूप नियंत्रण के साथ रैखिक और परिपत्र दोनों इंटरपोलेशन कार्यों को सक्षम करता है।धुरी एक BT50 कॉपर से लैस है, जिसमें एक उच्च गति वाले घूर्णी जोड़ है जो उच्च गति वाले यू-ड्रिल केंद्र जल प्रसंस्करण का समर्थन करता है।
2ट्रांसमिशन डिवाइस:
ताइवान से आयातित उच्च परिशुद्धता वाले गाइड रेल और स्लाइडरों से लैस इस ट्रांसमिशन सिस्टम का संचालन सुचारू रूप से होता है, जिससे भार वहन क्षमता में काफी वृद्धि होती है।
एक्स-अक्ष और जेड-अक्ष में से प्रत्येक दो रोलिंग रैखिक गाइड रेल का उपयोग पार्श्व और अनुदैर्ध्य आंदोलन के लिए मार्गदर्शन और भार-रहन तत्वों के रूप में करता है।यह डिजाइन यह सुनिश्चित करता है कि प्रणाली उच्च गति ड्रिलिंग की तकनीकी मांगों को पूरा करती हैएक्स-अक्ष और जेड-अक्ष को एसी सर्वो मोटर्स द्वारा संचालित किया जाता है, जो रैखिक गति को सक्षम करने के लिए सटीक गेंद शिकंजा को घुमाते हैं।
b. Y-अक्ष को दो भारी शुल्क वाले रोलिंग रैखिक गाइड रेल द्वारा समर्थित किया जाता है, प्रत्येक रेल पर दो वर्ग रेल स्लाइडर स्थापित किए जाते हैं ताकि एक मजबूत Y-अक्ष स्लाइडिंग ट्रैक बन सके।यह विन्यास एक कम घर्षण गुणांक जैसे फायदे प्रदान करते हुए गैन्ट्री फ्रेम की उच्च कठोरता और शक्ति आवश्यकताओं को पूरा करता हैएक्स-अक्ष ट्रांसमिशन दोहरी सर्वो मोटर सिंक्रोनस ड्राइव तकनीक का उपयोग करता है,प्रत्येक पक्ष पर एक सर्वो मोटर के साथ एक साथ गेंद शिकंजा ड्राइविंग, जो गैन्ट्री फ्रेम को आगे बढ़ने और सटीक सीएनसी मशीनिंग की सुविधा देता है।
3जीएसके सीएनसी नियंत्रण प्रणालीः
जीएसके सीएनसी नियंत्रण प्रणाली विशेष रूप से ड्रिलिंग मशीनों के लिए डिज़ाइन की गई है, मोटर ड्राइव के लिए एक उच्च परिशुद्धता पूर्ण मूल्य श्रृंखला सर्वो मोटर का उपयोग करती है। इसमें एक आरएस 232 इंटरफ़ेस, रंग प्रदर्शन,चीनी भाषा का उपयोगकर्ता इंटरफ़ेस, और ऑन-साइट/बाहरी यूएसबी इनपुट।
3.1इस प्रणाली में चिप तोड़ने का कार्य भी शामिल है, जिससे उपयोगकर्ता चिप तोड़ने के समय और चक्र दोनों को सीधे यूजर इंटरफेस से सेट कर सकते हैं।
3.2. उपकरण उठाने का कार्य प्रणाली में एकीकृत है, जिससे उपयोगकर्ता इंटरफ़ेस के माध्यम से उपकरण उठाने की ऊंचाई निर्धारित कर सकते हैं। एक बार ड्रिलिंग इस निर्धारित ऊंचाई तक पहुंच जाती है,उपकरण तेजी से काम के टुकड़े के ऊपर उठाया जाता है, जिसके बाद चिप्स को साफ किया जाता है, और सिस्टम स्वचालित रूप से मोड स्विच करते हुए तेजी से ड्रिलिंग सतह पर आगे बढ़ता है।
3.3केंद्रीकृत संचालन नियंत्रण बॉक्स और हैंडहेल्ड यूनिट आसान प्रोग्रामिंग, भंडारण, प्रदर्शन और संचार के लिए सीएनसी प्रणाली से लैस हैं।ऑपरेशन इंटरफेस में मैन-मशीन संवाद जैसी सुविधाएं हैं।, त्रुटि मुआवजा, और स्वचालित अलार्म।
3.4यह प्रणाली प्रसंस्करण से पहले छेद की स्थिति के लिए पूर्वावलोकन और पुनः निरीक्षण कार्य भी प्रदान करती है, जिससे संचालन के दौरान सुविधा और सटीकता सुनिश्चित होती है।
.
यह उन्नत सीएनसी गैन्ट्री प्रणाली प्लेट और शीट धातु घटकों के उच्च दक्षता वाले ड्रिलिंग और मार्किंग के लिए विशेष रूप से निर्मित है।यह ध्यान से प्लेट प्रकार के workpieces और संरचनात्मक इकाइयों की सटीक प्रसंस्करण प्रदान करने के लिए बनाया गया है, जिससे यह विशेष रूप से फ्लैंग्स, डिस्क, अंगूठी के आकार के घटकों, फ्लैट प्लेट और अन्य समान भागों के मशीनिंग के लिए उपयुक्त है।एक महत्वपूर्ण परिचालन शर्त यह है कि workpieces की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग सीमा के भीतर होना चाहिए.
इस्पात संरचनाओं के निर्माण की सुविधाओं में यह उपकरण संरचनात्मक प्लेटों और कनेक्शन घटकों पर सटीक ड्रिलिंग और फ्रिलिंग संचालन करता है,स्टील के फ्रेमों की विश्वसनीय असेंबली के लिए ठोस नींव रखने के बारे मेंपवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए अत्याधुनिक, उच्च-सटीक मशीनिंग क्षमताएं प्रदान करता है,यह सुनिश्चित करना कि इन भागों को चरम पर्यावरणीय परिस्थितियों का सामना करने के लिए इंजीनियर किया गया हैपुल निर्माण के लिए, उपकरण पुल बीयरिंग और समर्थन ब्रैकेट को संसाधित करता है, जिससे टिकाऊ,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर कनेक्शन.
