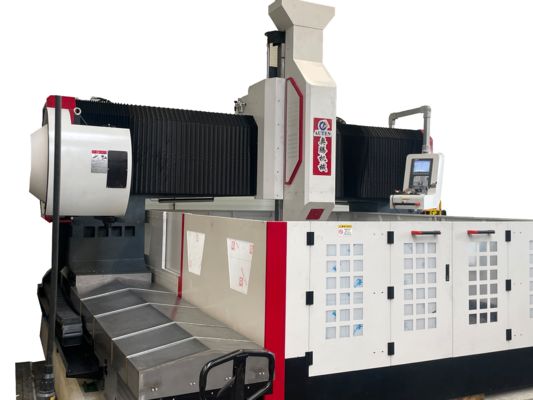

1000 मिमी गैन्ट्री ऊंचाई डुअल हेड सीएनसी प्लेट मिलिंग टैपिंग मशीन और वर्कपीस का आकार 3500x3500 मिमी
उत्पाद परिचय:
यह उपकरण प्लेट और संरचनात्मक घटकों की ड्रिलिंग, चैम्फरिंग, टैपिंग और मिलिंग के लिए बनाया गया है। इसका उपयोग मुख्य रूप से निर्दिष्ट मोटाई सीमा के भीतर फ्लैंज, डिस्क, रिंग और प्लेट जैसे वर्कपीस पर उच्च-दक्षता ड्रिलिंग कार्यों के लिए किया जाता है। यह एकल-सामग्री और समग्र सामग्री दोनों पर थ्रू और ब्लाइंड होल ड्रिल करने में सक्षम है। मशीनिंग संचालन डिजिटल रूप से नियंत्रित होते हैं, जो संचालन में आसानी सुनिश्चित करते हैं। सिस्टम स्वचालन को सक्षम बनाता है, सटीक परिणाम देता है, और बड़े पैमाने पर उत्पादन का समर्थन करते हुए उत्पादों की एक विस्तृत श्रृंखला को संसाधित करने के लिए उपयुक्त है।
विशेष विवरण:
| वर्कपीस का आकार | लंबाई x चौड़ाई | 3500x3500 मिमी |
| गैन्ट्री ऊंचाई | 1000 मिमी | |
| कार्य बेंच | टी-स्लॉट चौड़ाई | 28 मिमी |
| चार जबड़ा चक | 1 सेट | |
| ड्रिलिंग पावर हेड | मात्रा | 2 |
| स्पिंडल टेपर | बीटी50-190 | |
| अधिकतम ड्रिलिंग व्यास |
Φ100 मिमी (कार्बाइड कोर बिट) |
|
| Φ80 मिमी (यू ड्रिल) | ||
| अधिकतम मोटाई | ≤300 मिमी | |
| अधिकतम टैपिंग व्यास | एम30 मिमी | |
| स्पिंडल गति | 30~3000 आर/मिनट | |
| सर्वो स्पिंडल मोटर पावर | 2x37kW | |
| स्पिंडल के निचले सिरे से वर्कटेबल तक की दूरी | 200-1000 मिमी | |
|
पावर हेड की पार्श्व गति (X1 अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3500 मिमी |
| पार्श्व गति | 0~8 मीटर/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर पावर | 4.2kW | |
|
पावर हेड की पार्श्व गति (X2 अक्ष) |
अधिकतम क्षैतिज स्ट्रोक | 3500 मिमी |
| पार्श्व गति | 0~8 मीटर/मिनट | |
| पार्श्व गति/टॉर्क के लिए सर्वो मोटर पावर | 4.2kW | |
| गैन्ट्री अनुदैर्ध्य गति (Y अक्ष) | अधिकतम फीड स्ट्रोक | 3500 मिमी |
| फीड गति | 0~8 मीटर/मिनट | |
| फीड सर्वो मोटर पावर/टॉर्क | 2x4.2 kW | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक | 800 मिमी |
| चलती गति | 0~6 मीटर/मिनट | |
| सर्वो मोटर पावर/टॉर्क | 4.2kW | |
| तीन-अक्ष स्थिति सटीकता | X/Y | ≤0.05mm/1000mm |
| तीन-अक्ष दोहराने की स्थिति सटीकता | X/Y | ≤0.03mm/1000mm |
| वायवीय प्रणाली | संपीड़ित हवा आपूर्ति दबाव | ≥0.6MPa |
| चिप कन्वेयर और शीतलन | चिप कन्वेयर की संख्या | 2 |
| चिप हटाने की गति | 1 मीटर/मिनट | |
| चिप कन्वेयर मोटर पावर | 2X0.75kW | |
| शीतलन विधि | आंतरिक शीतलन + बाहरी शीतलन | |
| स्वचालित स्नेहन प्रणाली | स्नेहन दबाव | 2MPa |
| स्नेहन बिंदु तेल भरने की मात्रा | 0.1mL | |
| स्नेहन चक्र | 6-10 मिनट | |
|
विद्युत प्रणाली |
सीएनसी प्रणाली |
GSK218MC (डिस्प्ले 10.4 इंच) |
| सीएनसी अक्षों की संख्या | 4 | |
| कुल शक्ति | / | लगभग 100kW |
| कुल आकार | लंबाई x चौड़ाई x ऊंचाई | 6500x6800x3000 मिमी |
उपकरण संरचना:
मशीन बेस कास्ट सामग्री से बनाया गया है और इसमें वर्कटेबल, मूवेबल गैन्ट्री, मूवेबल स्लाइडिंग सैडल, ड्रिलिंग और मिलिंग पावर हेड, स्वचालित स्नेहन प्रणाली, सुरक्षात्मक बाड़े, परिसंचारी शीतलन प्रणाली, डिजिटल नियंत्रण इकाई, विद्युत प्रणाली और अन्य आवश्यक तत्व शामिल हैं। इसे विश्वसनीय समर्थन और मार्गदर्शन के लिए रोलिंग हार्ड रेल जोड़े के साथ-साथ गति चलाने के लिए सटीक लीड स्क्रू जोड़े से सुसज्जित किया गया है। मशीन अपनी असाधारण स्थिति सटीकता और स्थिति में उच्च पुनरावृत्ति से प्रतिष्ठित है।
उत्पाद की विशेषताएं
1. पावर-ऑफ मेमोरी फ़ंक्शन:
अचानक बिजली की विफलता या अन्य व्यवधान की स्थिति में, यह फ़ंक्शन बिजली के नुकसान से पहले अंतिम ड्रिल किए गए छेद की स्थिति को तेजी से और आसानी से पुनः प्राप्त करने की अनुमति देता है। यह ऑपरेटरों को जल्दी से काम फिर से शुरू करने में सक्षम बनाता है, पिछली स्थिति की खोज में लगने वाले समय को कम करता है और परिचालन दक्षता को बढ़ाता है।
2. फोटोइलेक्ट्रिक एज फाइंडर:
उपकरण एक फोटोइलेक्ट्रिक एज फाइंडर से लैस है, जो वर्कपीस की स्थिति को आसान और सटीक रूप से खोजने में सक्षम बनाता है।
1). एज फाइंडर को मशीन के स्पिंडल चक में डालें, और इसकी संकेंद्रता को समायोजित करने के लिए स्पिंडल को धीरे-धीरे घुमाएँ।
2). मुख्य स्पिंडल को घुमाने के लिए हैंड व्हील का उपयोग करें ताकि एज फाइंडर की स्टील बॉल का किनारा धीरे से वर्कपीस से संपर्क करे। एक बार लाल बत्ती बंद हो जाने पर, स्पिंडल को उल्टा किया जा सकता है। एज फाइंडर की स्टील बॉल के वर्कपीस को छूने के इष्टतम बिंदु की पहचान करने के लिए स्पिंडल को आगे और पीछे ले जाएं।
3). इस स्थिति में सीएनसी प्रणाली द्वारा प्रदर्शित X और Y अक्ष मानों को रिकॉर्ड करें और उन्हें कंप्यूटर में इनपुट करें।
4). कई पहचान बिंदुओं को खोजने के लिए प्रक्रिया को दोहराएं।
3. लेजर इंटरफेरोमीटर:
प्रत्येक मशीन को एक अमेरिकी एपीआई लेजर इंटरफेरोमीटर का उपयोग करके कैलिब्रेट किया जाता है, जो पिच त्रुटियों, बैकलैश, स्थिति सटीकता और पुनरावृत्ति की सटीक जांच और क्षतिपूर्ति करता है। यह उपकरण की गतिशील और स्थिर स्थिरता के साथ-साथ मशीनिंग सटीकता सुनिश्चित करता है। सिस्टम मशीन की 3डी मशीनिंग सटीकता और गोलाकारता की गारंटी देने के लिए डिज़ाइन किया गया है।
.
यह परिष्कृत सीएनसी गैन्ट्री सिस्टम विशेष रूप से प्लेट और शीट मेटल घटकों की उच्च-दक्षता ड्रिलिंग और मार्किंग के लिए डिज़ाइन किया गया है। इसे प्लेट-जैसे वर्कपीस और संरचनात्मक असेंबली के सटीक प्रसंस्करण के लिए सावधानीपूर्वक इंजीनियर किया गया है, जो इसे फ्लैंज, डिस्क, रिंग के आकार के पुर्जों, फ्लैट प्लेटों और इसी तरह के घटकों की मशीनिंग के लिए विशेष रूप से आदर्श बनाता है। एक महत्वपूर्ण परिचालन स्थिति यह है कि वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर होनी चाहिए।
स्टील संरचना निर्माण सुविधाओं में, यह उपकरण संरचनात्मक प्लेटों और कनेक्शन घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करता है, जो स्टील फ्रेमवर्क की विश्वसनीय असेंबली के लिए एक ठोस आधार प्रदान करता है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उन्नत, उच्च-सटीक मशीनिंग क्षमताएं प्रदान करता है, यह सुनिश्चित करता है कि इन घटकों को चरम पर्यावरणीय परिस्थितियों, जैसे कि तेज हवाओं और तापमान में उतार-चढ़ाव का सामना करने के लिए इंजीनियर किया गया है। पुल निर्माण के लिए, उपकरण पुल गर्डर्स और सपोर्ट ब्रैकेट को संसाधित करता है, जिससे पुल के विस्तारित सेवा जीवनकाल के दौरान गतिशील भार का सामना करने में सक्षम टिकाऊ, स्थिर कनेक्शन बन सकते हैं।
