उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

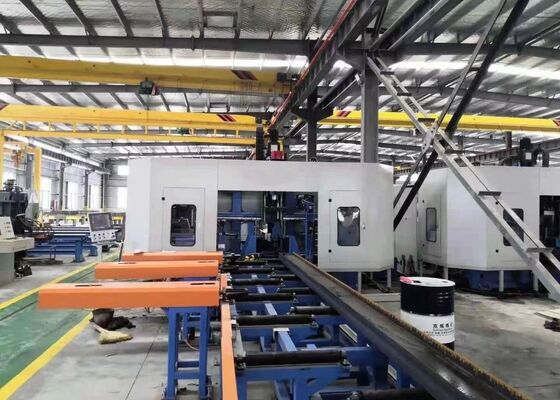

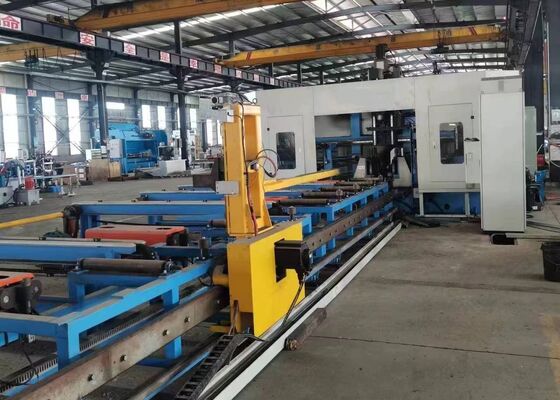

1250x600 मिमी चौड़ाई ऊंचाई सीएनसी बीम 3 डी ड्रिलिंग मशीन BT40 स्टील संरचना अनुप्रयोग के लिए धुरी
आवेदनः
यह मशीनिंग केंद्र विशेष रूप से एच-बीम पर ड्रिलिंग संचालन के लिए इंजीनियर किया गया है।यह उल्लेखनीय दक्षता के साथ workpieces पर ड्रिलिंग कार्य करता हैअपनी असाधारण मशीनिंग सटीकता और सहज उपयोगकर्ता इंटरफ़ेस के साथ, यह उपकरण इस्पात संरचना उद्योग के भीतर एक उच्च प्रदर्शन समाधान का प्रतिनिधित्व करता है।इसका उपयोग निर्माण इंजीनियरिंग जैसे महत्वपूर्ण क्षेत्रों में व्यापक रूप से किया जाता है।, पुल अवसंरचना, टॉवर मास्ट उत्पादन और ग्रिड संरचना परियोजनाएं।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
1इस 3 डी एच बीम ड्रिलिंग और काटने की मशीन मुख्य रूप से मुख्य मशीन शरीर, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली से बना है,स्नेहन प्रणालीइस मशीन में एक फिक्स्ड बेड संरचना है जिसमें एक चलती वर्कपीस सेटअप है, यह मशीन बड़े एच बीमों के प्रसंस्करण के लिए आदर्श रूप से उपयुक्त है।यह निरंतर उत्पादन का समर्थन करता है और अपने उन्नत स्तर के स्वचालन से प्रतिष्ठित है.
2ड्रिलिंग मशीन के शरीर में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन उपकरण, ऊपरी और साइड प्रेसिंग इकाइयां और डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग टेबल घटकों में निश्चित पक्ष शामिल हैंविशेष रूप से एच बीम ड्रिलिंग के लिए डिज़ाइन किए गए, स्लाइडिंग टेबल असेंबली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस,धुरी का सिर, उच्च गति वाले यांत्रिक धुरी, उपकरण सिलेंडर, परिवर्तनीय आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइड और लीड शिकंजा।
3. सीएनसी खिला प्रणाली ब्रैकेट, गियर, रैक, सर्वो मोटर्स, reducers, और manipulators के होते हैं।इस प्रकार सटीक खिला और काम टुकड़ा की सटीक स्थिति सुनिश्चित.
4सामग्री कन्वेयर में एक इन-फीडिंग कन्वेयर और एक आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस शामिल हैं,विशेष रूप से प्रोफाइल वाले स्टील के रिक्त स्थानों के परिवहन के लिए डिज़ाइन किया गया, Y दिशा में रिक्त स्थान प्राप्त करने के लिए, और सामग्री खिला प्रक्रिया को पूरा करने के लिए सीएनसी खिला प्रणाली के साथ संयोजन में काम करते हैं।सामग्री चैनल ब्रैकेट और समर्थन रोलर्स से बना, तैयार टुकड़ों के परिवहन के लिए समर्पित है।
5. शीतलन प्रणाली आंतरिक और बाहरी दोनों शीतलन विधियों का उपयोग करती है, जो बोरिंग होल को ठंडा करने के लिए तेल धुंध का उपयोग करती है। यह दृष्टिकोण कई फायदे प्रदान करता है, जिसमें शीतलक खपत में कमी शामिल है,लागत दक्षता को बढ़ावा देना, पर्यावरणीय स्थिरता, और ड्रिल बिट पहनने को कम करना।
6हाइड्रोलिक प्रणाली ऊपरी प्रेसिंग डिवाइस, साइड प्रेसिंग डिवाइस, टूल सिलेंडर और अन्य संबंधित घटकों को चलाने के लिए जिम्मेदार है।
7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और अन्य तुलनीय उपकरणों को शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
8स्नेहन प्रणाली में केंद्रीकृत और मैनुअल स्नेहन दोनों संयोजन हैं।केंद्रीकृत स्नेहन मुख्य रूप से मुख्य रैखिक गाइड और लीड शिकंजा के समयबद्ध और सटीक स्नेहन के लिए प्रयोग किया जाता है.
9. मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। प्रोग्रामिंग विधिःप्रसंस्करण कार्यक्रम एक यूएसबी इंटरफेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके उत्पन्न होते हैंइन कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रसारित किया जा सकता है।प्रणाली न केवल व्यक्तिगत प्रसंस्करण मापदंडों के मैन्युअल समायोजन और नियंत्रण की अनुमति देती है, बल्कि पूरे प्रसंस्करण कार्यप्रवाह के पूर्ण स्वचालन को भी सक्षम बनाती है.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different sizesइन प्रदर्शनों में प्रस्तुत नमूने स्पष्ट रूप से उपकरण की सटीक छेद स्थिति, चिकनी टैप धागे और सटीक अंकन पैटर्न प्राप्त करने की क्षमता को उजागर करते हैं,इस प्रकार वास्तविक दुनिया के अनुप्रयोगों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से प्रदर्शित करता है.
उच्च गति सीएनसी एच बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण संयंत्रों और पुल निर्माण परियोजनाओं में उपयोग की जाती है। इस्पात संरचना कार्यशालाओं में,यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच बीमों का सटीक मशीनिंग सुनिश्चित करता है, इस प्रकार इस्पात संरचनाओं की स्थिर असेंबली के लिए एक ठोस आधार प्रदान करता है। पुल निर्माण अनुप्रयोगों में मशीन एच बीम पर उच्च परिशुद्धता ड्रिलिंग करती है,पुलों की संरचनात्मक अखंडता को बढ़ाना और उन्हें दीर्घकालिक भारों को प्रभावी ढंग से सहन करने में सक्षम बनानाअपवादात्मक परिचालन दक्षता के साथ, यह उपकरण इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करता है, जिससे संबंधित परियोजनाओं का सुचारू निष्पादन सुनिश्चित होता है।
