उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 1250x600 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 200 × 75 मिमी | अधिकतम बीम लंबाई: | 12000 मिमी |
| मुख्य धुरी: | 3 | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 3*11kw | स्पिंडल गति: | 200 ~ 3000 आर / मिनट |

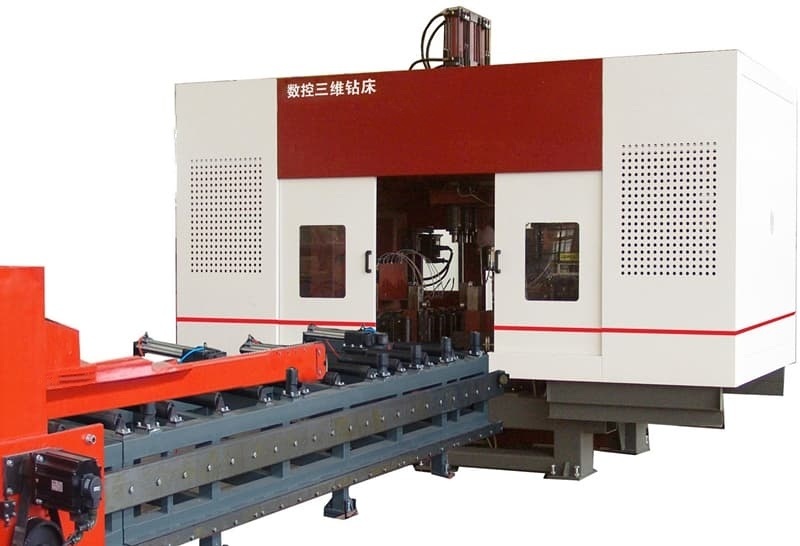

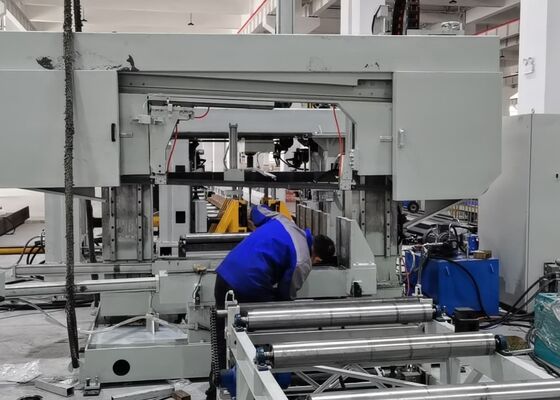

BT40 मुख्य धुरी सीएनसी 3 डी बीम ड्रिलिंग मार्किंग मशीन लाइन पीएलसी नियंत्रण विधि
आवेदनः
यह 3 डी बीम ड्रिलिंग और मार्किंग मशीनिंग सेंटर मशीन लाइन सावधानीपूर्वक एच बीम पर ड्रिलिंग संचालन के लिए डिज़ाइन किया गया है। तीन उच्च गति सटीक ड्रिलिंग धुरी से लैस है,यह उत्कृष्ट दक्षता के साथ workpieces पर ड्रिलिंग कार्य करता हैअसाधारण मशीनिंग परिशुद्धता और एक उपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ, यह उपकरण इस्पात संरचना क्षेत्र के लिए एक उच्च प्रदर्शन समाधान प्रदान करता है।यह प्रमुख उद्योगों में व्यापक रूप से उपयोग किया जाता है, जिसमें निर्माण इंजीनियरिंग, पुल बुनियादी ढांचा, टॉवर मास्ट विनिर्माण और ग्रिड संरचना परियोजनाएं शामिल हैं।
विनिर्देशः
| एच बीम पैरामीटर | अधिकतम आकार चौड़ाई x ऊंचाई | 1250x600 मिमी | |
| न्यूनतम आकार चौड़ाई x ऊंचाई | 200×75 मिमी | ||
| अधिकतम किरण की लंबाई | 12000 मिमी | ||
| मुख्य धुरी | Qty. | 3 | |
| मॉडल | बीटी40 | ||
| मोटर शक्ति | 3x11 किलोवाट | ||
| धुरी की गति | 200~3000 रु/मिनट | ||
| अधिकतम छेद व्यास | φ40 मिमी | ||
| मोटर शक्ति | फ़ीड सर्वो मोटर की शक्ति | 2x3 किलोवाट | |
| पोजिशनिंग सर्वो मोटर पावर | 2x3 किलोवाट | ||
| प्रसंस्करण सटीकता | छेद दूरी विचलन | 1 मीटर के भीतर दो छेद | ±0.5 |
| अनुमेय विचलन मूल्य छेद की दूरी के प्रत्येक अतिरिक्त 1 मीटर के लिए ±0.2 मिमी बढ़ जाता है, और अधिकतम ±2 मिमी से अधिक नहीं है | |||
| अंतिम मार्जिन विचलन | ±1.0 मिमी | ||
| हाइड्रोलिक प्रणाली | हाइड्रोलिक पंप दबाव | 7 एमपीए | |
| तेल पंप मोटर की शक्ति | 7 किलोवाट | ||
| विद्युत प्रणाली | नियंत्रण विधि | पीएलसी | |
| सीएनसी अक्षों की संख्या | 7 | ||
| कुल आकार (L x W x H) | 32000x6200x4000 | ||
उत्पाद की विशेषताएं
1. इस 3 डी एच बीम ड्रिलिंग और काटने की मशीन मुख्य रूप से मुख्य शरीर, सीएनसी खिला प्रणाली, सामग्री कन्वेयर, विद्युत प्रणाली, हाइड्रोलिक प्रणाली, शीतलन प्रणाली, स्नेहन प्रणाली,कचरा बीनएक स्थिर बिस्तर संरचना और एक चलती workpiece सेटअप के साथ, मशीन बड़े एच बीम के प्रसंस्करण के लिए पूरी तरह से डिज़ाइन किया गया है।यह निरंतर उत्पादन की अनुमति देता है और अपने उच्च स्तर के स्वचालन के लिए मान्यता प्राप्त है.
2ड्रिलिंग मशीन संरचना में बिस्तर, सीएनसी स्लाइडिंग टेबल असेंबली, समर्थन तंत्र, ऊपरी और साइड प्रेसिंग इकाइयां और डिटेक्शन सिस्टम शामिल हैं।सीएनसी स्लाइडिंग टेबल घटकों में निश्चित पक्ष शामिल हैंविशेष रूप से एच बीम ड्रिलिंग कार्यों के लिए डिज़ाइन किए गए, स्लाइडिंग टेबल असेंबली में एक स्लाइडिंग प्लेट, स्लाइडिंग टेबल बेस, स्पिंडल हेडस्टॉक,उच्च गति यांत्रिक धुरी, उपकरण सिलेंडर, चर आवृत्ति मोटर, सर्वो मोटर, रैखिक गाइड, और लीड शिकंजा।
3. सीएनसी खिला प्रणाली ब्रैकेट, गियर, रैक, सर्वो मोटर्स, reducers, और manipulators से बना है।इस प्रकार सटीक खिला और काम के टुकड़े की सटीक स्थिति सुनिश्चित.
4सामग्री कन्वेयर में एक इन-फीडिंग और आउट-फीडिंग कन्वेयर दोनों शामिल हैं। इन-फीडिंग कन्वेयर में कन्वेयर ब्रैकेट, सपोर्ट रोलर्स और साइड-पुशिंग डिवाइस शामिल हैं,विशेष रूप से प्रोफाइल वाले स्टील के रिक्त स्थानों के परिवहन के लिए डिज़ाइन किया गया, Y-अक्ष की रिक्त स्थान की सुविधा, और सामग्री खिला प्रक्रिया को पूरा करने के लिए सीएनसी खिला प्रणाली के साथ मिलकर काम करते हैं।जिसमें सामग्री चैनल ब्रैकेट और समर्थन रोल शामिल हैं, तैयार काम के टुकड़ों के परिवहन के लिए समर्पित है।
5शीतलन प्रणाली में आंतरिक और बाहरी शीतलन तकनीक दोनों का उपयोग किया जाता है, जो बोरहोल को ठंडा करने के लिए तेल धुंध का उपयोग करती है। यह विधि कई लाभ प्रदान करती है, जिसमें कम शीतलक खपत शामिल है,लागत दक्षता में वृद्धि, पर्यावरणीय स्थिरता, और ड्रिल बिट पर कम पहनें।
6हाइड्रोलिक प्रणाली का कार्य ऊपरी प्रेसिंग यूनिट, साइड प्रेसिंग यूनिट, टूल सिलेंडर और अन्य संबंधित घटकों को संचालित करना है।
7वायवीय प्रणाली को मैनिपुलेटर, परीक्षण सिलेंडर और अन्य समान उपकरणों को शक्ति प्रदान करने के लिए डिज़ाइन किया गया है।
8स्नेहन प्रणाली में केंद्रीकृत और मैनुअल स्नेहन दोनों शामिल हैं।केंद्रीकृत स्नेहन मुख्य रूप से प्राथमिक रैखिक गाइड और लीड शिकंजा के समयबद्ध और सटीक स्नेहन के लिए उपयोग किया जाता है.
9. मशीन उपकरण की नियंत्रण प्रणाली में एक मेजबान कंप्यूटर, पीएलसी और अन्य संबंधित घटक शामिल हैं। प्रोग्रामिंग विधिःप्रसंस्करण कार्यक्रम यूएसबी इंटरफ़ेस या कीबोर्ड के माध्यम से सीएडी चित्र या प्रसंस्करण मापदंडों को इनपुट करके उत्पन्न होते हैं. इन कार्यक्रमों को भाग संख्याओं के आधार पर किसी भी समय संग्रहीत, पुनर्प्राप्त, प्रदर्शित और प्रेषित किया जा सकता है। सिस्टम व्यक्तिगत प्रसंस्करण मापदंडों के मैनुअल समायोजन और नियंत्रण दोनों की अनुमति देता है,साथ ही पूरे प्रसंस्करण कार्यप्रवाह का पूर्ण स्वचालन.
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम और शीट धातु ड्रिलिंग, अंकन, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से मशीन की सटीक छेद की स्थिति, चिकनी टैप किए गए धागे और सटीक अंकन पैटर्न प्राप्त करने की क्षमता को उजागर करते हैं,इस प्रकार व्यावहारिक अनुप्रयोगों में इसकी उच्च सटीकता और विश्वसनीयता को पूरी तरह से दर्शाता है.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना विनिर्माण सुविधाओं और पुल निर्माण परियोजनाओं में नियोजित है।इस्पात संरचना कार्यशालाओं के भीतर, यह फ्रेम और समर्थन संरचनाओं में उपयोग किए जाने वाले एच-बीमों की सटीक प्रसंस्करण सुनिश्चित करता है, जिससे इस्पात संरचनाओं की स्थिर असेंबली के लिए एक ठोस आधार प्रदान होता है।मशीन एच बीम पर उच्च परिशुद्धता ड्रिलिंग करती है, पुलों की संरचनात्मक अखंडता में सुधार और उन्हें विश्वसनीय रूप से दीर्घकालिक भारों का समर्थन करने में सक्षम बनाना।यह उपकरण इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करता है, संबंधित परियोजनाओं के सफल निष्पादन को सुनिश्चित करता है।
