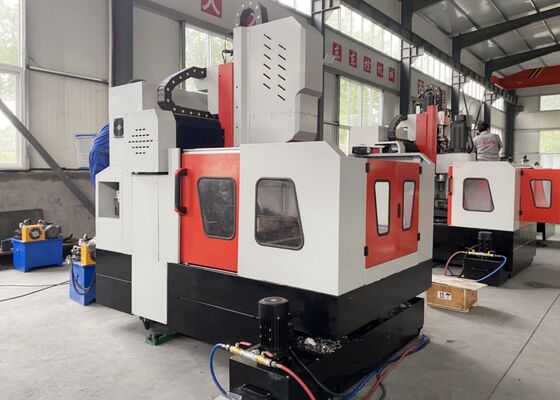

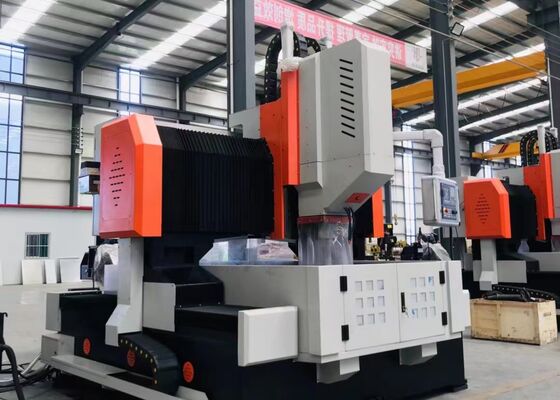

2000मि.मी. हॉरिजॉन्टल स्ट्रोक सीएनसी प्लेट ड्रिलिंग मार्किंग मशीन 2000*2000मि.मी. वर्कपीस साइज
अनुप्रयोग:
सीएनसी गैन्ट्री-प्रकार की ड्रिलिंग और मिलिंग स्टील प्लेट मशीन का मुख्य रूप से पेट्रोकेमिकल, परमाणु ऊर्जा, पवन ऊर्जा, बॉयलर और स्टील संरचना जैसे उद्योगों में ट्यूब शीट, फ्लैंज, बेयरिंग, हीट एक्सचेंजर और अन्य घटकों के प्रसंस्करण के लिए उपयोग किया जाता है। यह आंतरिक कूलिंग वाले कार्बाइड ड्रिल बिट्स के साथ उच्च गति ड्रिलिंग करने में सक्षम है, या बाहरी कूलिंग वाले हाई-स्पीड ट्विस्ट ड्रिल बिट्स का उपयोग कर सकता है। मशीन ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग सहित विभिन्न प्रकार के कार्य प्रदान करती है। इसके अतिरिक्त, इसे साइड ड्रिलिंग, टैपिंग और मिलिंग संचालन के लिए एक वैकल्पिक स्वचालित राइट-एंगल हेड से सुसज्जित किया जा सकता है।
विनिर्देश:
| मॉडल | PHD1010 | PHD2016 | PHD2020 | PHD3030 | PHD4080 | |
| वर्कपीस साइज | LxW (मि.मी.) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| वर्कटेबल का टी-स्लॉट चौड़ाई (मि.मी.) | 28 | 28 | 28 | 28 | 28 | |
| ड्रिलिंग पावर हेड | मात्रा. | 1 | 1 | 1 | 1 या 2 | 1 या 2 |
| स्पिंडल टेपर | BT40 | BT50 | BT50 | BT50 | BT50 | |
| अधिकतम ड्रिलिंग व्यास (मि.मी.) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| अधिकतम मोटाई (मि.मी.) | ≤180 | ≤180 | ≤250 | ≤300 | ≤300 | |
| टैपिंग व्यास | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| स्पिंडल स्पीड (आर/मिनट) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 11 | 15/22 | 22/30 | 22/30/37 | 22/30/37 | |
| पावर हेड का पार्श्व मूवमेंट (X एक्सिस) | अधिकतम हॉरिजॉन्टल स्ट्रोक (मि.मी.) | 1000 | 1600 | 2000 | 3000 | 4000 |
| पार्श्व मूवमेंट स्पीड (आर/मिनट) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| पार्श्व मूवमेंट के लिए सर्वो मोटर पावर (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
गैन्ट्री का अनुदैर्ध्य मूवमेंट (Y एक्सिस)
|
अधिकतम फीड स्ट्रोक (मि.मी.) | 1000 | 2000 | 2000 | 3000 | 8000 |
| फीड मूविंग स्पीड (मी./मिनट) | 0~8 | 0~8 | 0~8 | 0~8 | 0~6 | |
| फीड सर्वो मोटर पावर (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| वर्टिकल रैम फीड मोशन (Z एक्सिस) | अधिकतम स्ट्रोक (मि.मी.) | 400 | 400 | 800 | 1000 | 1400 |
| मूविंग स्पीड (मी./मिनट) | 0~8 | 0~8 | 0~8 | 0~8 | 0~4 | |
| सर्वो मोटर पावर (kW) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| थ्री-एक्सिस पोजिशनिंग एक्यूरेसी | X/Y/Z/A/B/C (मि.मी.) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| थ्री-एक्सिस रिपीट पोजिशनिंग एक्यूरेसी | X/Y/Z/A/B/C (मि.मी.) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| इलेक्ट्रिकल सिस्टम | सीएनसी सिस्टम | FAGOR/ KND/ GSK | ||||
| टूल चेंजर | डिस्क टाइप (वैकल्पिक) | 24 टूल पोजीशन | ||||
| समग्र आकार | LxWxH (मी.) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x6.2 |
उत्पाद विशेषताएं
1. प्लेट शीट और फ्लैंज ड्रिलिंग, मिलिंग और मार्किंग मशीन में एक बेड, अनुदैर्ध्य स्लाइड, गैन्ट्री, ट्रांसवर्स स्लाइड, वर्टिकल फीड यूनिट, ड्रिलिंग और मिलिंग स्पिंडल, वर्कटेबल, कूलिंग सिस्टम, ऑटोमैटिक चिप रिमूवल सिस्टम, ऑटोमैटिक लुब्रिकेशन सिस्टम, न्यूमेटिक सिस्टम, इलेक्ट्रिकल सिस्टम और अन्य प्रमुख घटक शामिल हैं।
2. सीएनसी स्टील प्लेट कटिंग मशीन का सर्वो-ड्राइव्ड स्लाइडिंग ड्रिलिंग पावर हेड ड्रिलिंग, रीमिंग, टैपिंग, चैम्फरिंग और ग्रूव मिलिंग करने में सक्षम है। यह अन्य इकाइयों के साथ मिलकर या स्वतंत्र रूप से काम कर सकता है। ड्रिलिंग स्पिंडल में ताइवान-निर्मित प्रिसिजन स्पिंडल (आंतरिक कूलिंग) है जिसमें बीटी50 टेपर होल है, और यह बटरफ्लाई स्प्रिंग ऑटोमैटिक ब्रोचिंग मैकेनिज्म से लैस है। यह सेटअप कनेक्टिंग रॉड, हाइड्रोलिक सिलेंडर टूल लूज़निंग सिस्टम का उपयोग करके टूल को आसानी से बदलने की अनुमति देता है, जिससे ड्रिल बिट्स या मिलिंग कटर के बीच त्वरित परिवर्तन संभव होता है।
3. ड्रिलिंग और मार्किंग मशीन संरचना उच्च-सटीकता वाले लीनियर गाइड से फिट की गई है, जो सुचारू मूवमेंट सुनिश्चित करती है। एक एसी सर्वो मोटर सिंक्रोनस बेल्ट और प्रिसिजन बॉल स्क्रू जोड़े को चलाती है, जो उच्च सटीकता की गारंटी देती है।
4. मेटल प्लेट गैन्ट्री मशीन के बॉडी और गैन्ट्री को कास्टिंग या उच्च-गुणवत्ता वाले स्टील प्लेट वेल्डिंग से बनाया गया है। इन घटकों को प्रसंस्करण से पहले उच्च-तापमान एनीलिंग से गुजरना पड़ता है, उसके बाद तनाव को दूर करने के लिए अर्ध-फिनिशिंग के बाद दूसरा एनीलिंग किया जाता है, और फिर सटीकता और स्थिरता सुनिश्चित करने के लिए उन्हें प्रिसिजन-मशीन किया जाता है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक उच्च-प्रदर्शन औद्योगिक समाधान है, जिसे प्लेट-जैसे घटकों और संरचनात्मक भागों के सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर किया गया है। यह उपकरण फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संसाधित करने के लिए डिज़ाइन किया गया है, जिसमें इन वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर आती है।
स्टील संरचना कार्यशालाओं में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और मिलिंग संचालन करती है, जो स्टील फ्रेमवर्क की स्थिर असेंबली के लिए एक ठोस आधार प्रदान करती है। पवन ऊर्जा उद्योग में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीकता मशीनिंग प्रदान करती है - एक आवश्यक प्रक्रिया जो यह सुनिश्चित करती है कि ये घटक कठोर पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना करने में सक्षम हैं। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जो स्थिर और टिकाऊ कनेक्शन के निर्माण को सुनिश्चित करता है जो पुल के विस्तारित जीवनकाल में गतिशील भार का सामना कर सकते हैं।
