सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति: | नया | अधिकतम। आकार की चौड़ाई x ऊंचाई: | 500 × 500 मिमी |
|---|---|---|---|
| मिन। आकार की चौड़ाई x ऊंचाई: | 100 × 100 मिमी | बीम की लंबाई: | 2000 mm 13000 मिमी |
| चैनल स्टील: | 10#～ 40# | मुख्य धुरी मॉडल: | BT40 |
| मोटर पावरर: | 11 किलोवाट | स्पिंडल गति: | 100 ～ 3000 आर/मिनट |
| प्रमुखता देना: | 40 मिमी सीएनसी एच बीम ड्रिलिंग मशीन,55KW सीएनसी बीम कतरनी मशीन,3डी एच बीम ड्रिलिंग उपकरण |
||

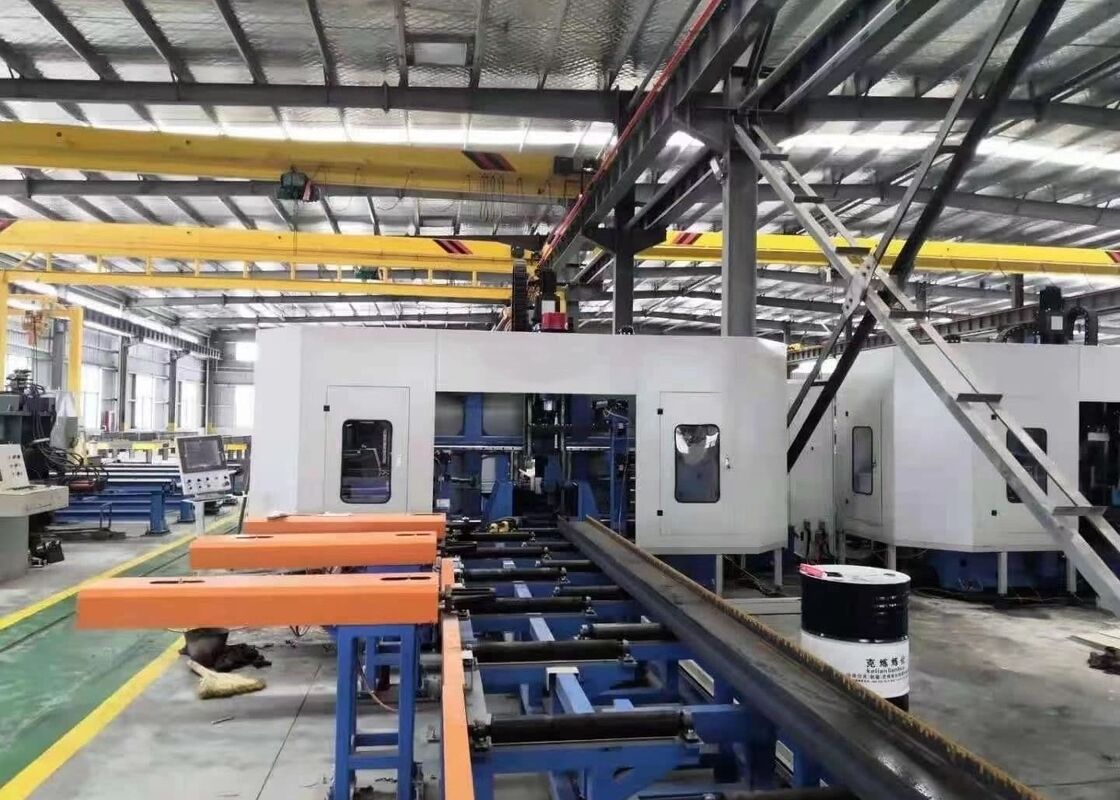

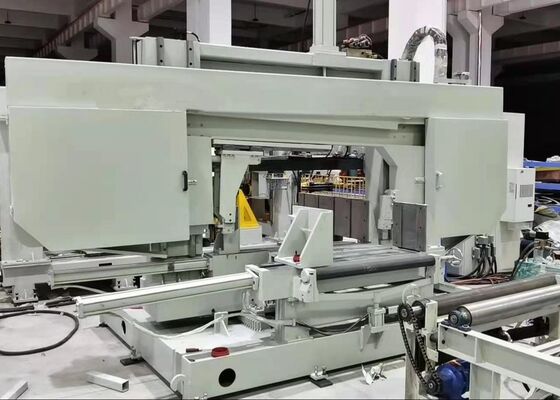

40mm वर्कपीस मोटाई सीएनसी 3डी एच बीम ड्रिलिंग शीयरिंग मशीन 55 किलोवाट पावर
आवेदन:
इसका मुख्य रूप से एच-आकार के स्टील, चैनल स्टील, एंगल स्टील और अन्य प्रकार के स्टील की ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग के लिए उपयोग किया जाता है। स्टील संरचनाओं से जुड़े उद्योगों, जिनमें निर्माण, गैरेज, टावर और ग्रिड फ्रेमवर्क शामिल हैं, में इसके अनुप्रयोग व्यापक हैं।
विनिर्देश:
|
मॉडल |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
एच बीम चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
एच बीम ऊंचाई रेंज(मिमी) |
100~500 | 100~500 | 100~500 | 100~600 |
|
चैनल स्टील चौड़ाई रेंज(मिमी) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
चैनल स्टील ऊंचाई रेंज(मिमी) |
100~250 | 100~250 | 100~250 | 100~300 |
|
अधिकतम वर्कपीस मोटाई(मिमी) |
40 | 40 | 80 | 80 |
|
अधिकतम वर्कपीस लंबाई (मी) |
12 या 15 (वैकल्पिक) | |||
|
ड्रिलिंग स्पिंडल मात्रा |
कुल 3 स्पिंडल, ऊपरी इकाई पर एक स्पिंडल, क्रमशः बाईं और दाईं ओर |
|||
|
स्पिंडल होल टेपर |
BT40 | BT40 | BT40 | BT40 |
|
अधिकतम ड्रिलिंग व्यास (मिमी) |
40 | 40 | 40 | 40 |
|
स्पिंडल मोटर पावर (किलोवाट) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
स्पिंडल स्पीड (आर/मिनट) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
स्पिंडल फीडिंग स्पीड(मी/मिनट) |
0~10 | 0~10 | 0~10 | 0~10 |
|
एक्स-एक्सिस फीडिंग स्पीड(मी/मिनट) |
0~40 | 0~20 | 0~20 | 0~20 |
|
टूल की मात्रा पत्रिका |
3 | 3 | 3 | 3 |
|
टूल पत्रिका प्रकारऔर क्षमता |
पंक्ति प्रकार, 3x4 (वैकल्पिक) | |||
|
मार्किंग यूनिट (वैकल्पिक) |
डिस्क टाइपिंग, 36 कैरेक्टर, कैरेक्टर साइज Φ10मिमी |
|||
| सीएनसी सिस्टम |
जर्मन, जापान, चीन INVT |
|||
| कूलिंग विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग | |||
|
मशीन समग्र आकार (मी) |
लगभग 32x5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x5.5x3.5 | लगभग 33x6x3.5 |
| कुल पावर (किलोवाट) | लगभग 55 | लगभग 55 | लगभग 60 | लगभग 60 |
उपरोक्त पैरामीटर ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदले जा सकते हैं।
1. स्टील संरचना निर्माण उद्योग के लिए आवश्यक और विशेष ड्रिलिंग मशीनरी।
2. एच-बीम और चैनलों की तीन सतहों पर उच्च परिशुद्धता और दक्षता के साथ एक साथ छेद ड्रिल करता है।
3. 7 सीएनसी अक्षों से सुसज्जित, स्वचालित और सटीक फीडिंग और पोजिशनिंग को सक्षम करता है।
4. AUTOCAD और DSTV पार्ट ड्राइंग को पहचानने और उन्हें मशीनिंग प्रोग्राम में बदलने में सक्षम।
उत्पाद सुविधाएँ
1. फीडिंग सिस्टम उच्च गति और सटीक पोजिशनिंग सटीकता सुनिश्चित करते हुए सीएनसी कैरिज क्लैंपिंग और फीडिंग को अपनाता है।
2. एच-बीम की तीन सतहों को ड्रिल करने के लिए तीन बीटी40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। सिस्टम कार्बाइड ड्रिल बिट्स का उपयोग करता है, जिसमें स्पिंडल रोटेशनल स्पीड 3000 आरपीएम तक पहुंचती है। इसके परिणामस्वरूप उच्च प्रसंस्करण दक्षता और उत्कृष्ट ड्रिलिंग प्रदर्शन होता है। ड्रिलिंग के दौरान उत्पन्न चिप्स को चेन-टाइप चिप कन्वेयर के माध्यम से कुशलतापूर्वक हटाया जाता है।
3. कूलिंग सिस्टम मिस्ट कूलिंग का उपयोग करता है, जो आंतरिक और बाहरी दोनों कूलिंग क्षमताएं प्रदान करता है। प्रत्येक ड्रिलिंग स्पिंडल यूनिट अपनी बाहरी कूलिंग नोजल और आंतरिक कूलिंग कनेक्टर से सुसज्जित है, जिसे ड्रिलिंग आवश्यकताओं के आधार पर चुना जा सकता है। आंतरिक और बाहरी कूलिंग का उपयोग स्वतंत्र रूप से या एक साथ किया जा सकता है।
4. ऑटोमैटिक टूल चेंजर (एटीसी) सिस्टम को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, जिससे मैन्युअल टूल प्रतिस्थापन की आवश्यकता समाप्त हो जाती है, इस प्रकार समय की बचत होती है और परिचालन दक्षता में वृद्धि होती है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों (विभिन्न फ्लैंज चौड़ाई और वेब मोटाई के साथ) के साथ-साथ विभिन्न आकारों के चैनल स्टील नमूनों के साथ काम करते समय अपनी प्रसंस्करण क्षमताओं का प्रभावी ढंग से प्रदर्शन करती है। इन प्रदर्शनों में दिखाए गए नमूने मशीन की सटीक छेद पोजिशनिंग, साफ टैप किए गए थ्रेड्स और स्पष्ट मार्किंग पैटर्न देने की क्षमता को स्पष्ट रूप से उजागर करते हैं - व्यावहारिक अनुप्रयोगों में इसकी उच्च सटीकता और विश्वसनीयता का पूरी तरह से उदाहरण प्रस्तुत करते हैं।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का मुख्य रूप से स्टील संरचना निर्माण और पुल निर्माण परियोजनाओं में उपयोग किया जाता है। स्टील संरचना निर्माण में, यह फ्रेमवर्क और सपोर्ट सिस्टम में उपयोग किए जाने वाले एच-बीम पर सटीक प्रसंस्करण करता है, जिससे स्टील संरचनाओं की स्थिर असेंबली के लिए एक ठोस आधार मिलता है। पुल निर्माण में, यह एच-बीम पर उच्च-सटीकता ड्रिलिंग करता है, जो न केवल पुलों की संरचनात्मक अखंडता को मजबूत करता है बल्कि यह भी सुनिश्चित करता है कि वे दीर्घकालिक भार का सामना कर सकें। अपनी उच्च परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित होती है।
