उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |

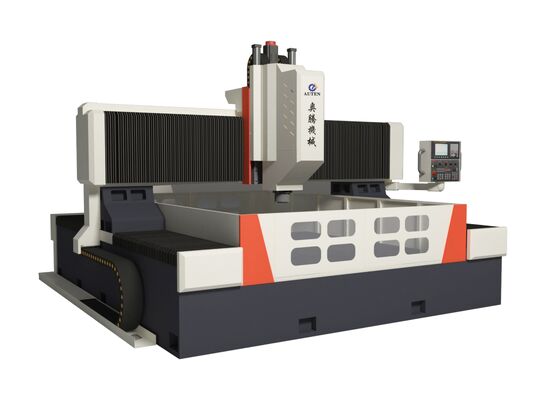

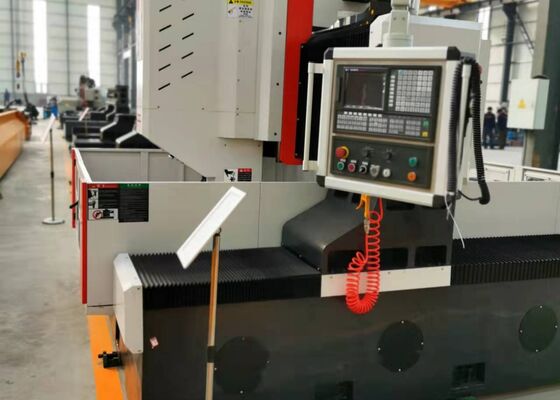

250 मिमी मोटाई सीएनसी गैन्ट्री मेटल प्लेट स्टील ड्रिलिंग मशीन 22/30KW सर्वो स्पिंडल मोटर पावर
उत्पाद का परिचय:
सीएनसी गैन्ट्री प्रकार की ड्रिलिंग और फ्रीजिंग मशीन मुख्य रूप से पेट्रोकेमिकल जैसे क्षेत्रों में ट्यूब शीट, फ्लैंग्स, बीयरिंग, हीट एक्सचेंजर और अन्य घटकों के मशीनिंग के लिए डिज़ाइन की गई है,परमाणु शक्तियह आंतरिक शीतलन के साथ कार्बाइड ड्रिल बिट्स या बाहरी शीतलन के साथ उच्च गति वाले ट्विस्ट ड्रिल का उपयोग करके उच्च गति वाले ड्रिलिंग संचालन का समर्थन करता है।यह बहुमुखी मशीन विभिन्न कार्य करती है, जिसमें ड्रिलिंग, चम्फरिंग, टैपिंग, फ्रिलिंग और बोरिंग शामिल हैं। इसके अतिरिक्त, इसे साइड ड्रिलिंग, टैपिंग और फ्रिलिंग कार्यों को सक्षम करने के लिए एक वैकल्पिक स्वचालित राइट-एंगल हेड से लैस किया जा सकता है।
उत्पाद विन्यासः
| मॉडल | PHD1010 | पीएचडी2016 | पीएचडी2020 | PHD3030 | PHD4080 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 1000x1000 | 2000x1600 | 2000x2000 | 3000x3000 | 4000x8000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | 28 | 28 | 28 | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 | 1 | 1 | 1 या 2 | 1 या 2 |
| स्पिंडल कॉपर | बीटी40 | बीटी50 | बीटी50 | बीटी50 | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ50 | Φ60 | Φ80 | Φ90 | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤ 180 | ≤ 180 | ≤ 250 | ≤300 | ≤300 | |
| टैपिंग व्यास | M3-M20 | M3-M25 | M3-M30 | M3-M36 | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | 30~3000 | 30~3000 | 30~3000 | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 11 | जीवन के बारे में, 8/8 | 22/30 | 22/30/37 | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 1000 | 1600 | 2000 | 3000 | 4000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
|
गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष)
|
अधिकतम फ़ीड स्ट्रोक (मिमी) | 1000 | 2000 | 2000 | 3000 | 8000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~6 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6/5.5 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 400 | 400 | 800 | 1000 | 1400 |
| गति (m/min) | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0 ~ 8 | 0~4 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | 2.4 | 2.4 | 3.6 | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.02/1000 | ±0.02/1000 | ±0.015/1000 | ±0.015/1000 | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | सीमेंस/फागोर/केएनडी/जीएसके | ||||
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान | ||||
| कुल आकार | LxWxH (m) | 3.2x2.2x2.2 | 4.4x3.2x2.7 | 5.3x3.8x2.7 | 6.6x4.9x2.9 | 13x6.9x62 |
उत्पाद की विशेषताएं
1. प्लेट शीट और फ्लैंज ड्रिलिंग, मिलिंग और मार्किंग मशीन में कई आवश्यक घटक होते हैं, जिनमें बिस्तर, अनुदैर्ध्य स्लाइड, गैन्ट्री, क्रॉस स्लाइड, ऊर्ध्वाधर फ़ीड यूनिट,ड्रिलिंग और मिलिंग स्पिंडल, वर्कटेबल, शीतलन प्रणाली, स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली और अन्य महत्वपूर्ण तत्व।
2सीएनसी स्टील प्लेट काटने की मशीन का सर्वो-चालित स्लाइडिंग ड्रिलिंग पावर हेड ड्रिलिंग, रीमिंग, टैपिंग, चैंफरिंग और ग्रूव फ्रिलिंग ऑपरेशन करने में सक्षम है।यह अन्य इकाइयों के साथ मिलकर या स्वतंत्र रूप से कार्य कर सकता हैड्रिलिंग स्पिंडल एक उच्च परिशुद्धता वाले ताइवान निर्मित स्पिंडल (आंतरिक शीतलन के साथ) से लैस है जिसमें BT50 कॉपर छेद है, और इसमें एक तितली स्प्रिंग स्वचालित एप्रोचिंग तंत्र शामिल है।यह विन्यास एक कनेक्टिंग रॉड और एक हाइड्रोलिक सिलेंडर उपकरण ढीला प्रणाली के उपयोग के माध्यम से सुविधाजनक उपकरण परिवर्तन की सुविधा देता है, जो ड्रिल बिट्स और फ्रीजिंग कटर के बीच त्वरित विनिमेयता की अनुमति देता है।
3ड्रिलिंग और मार्किंग मशीन की संरचना उच्च परिशुद्धता वाले रैखिक गाइड से लैस है, जो चिकनी और स्थिर गति सुनिश्चित करता है।एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और सटीक गेंद पेंच इकट्ठा ड्राइव, असाधारण सटीकता सुनिश्चित करता है।
4. धातु प्लेट गैन्ट्री मशीन का फ्रेम और गैन्ट्री का निर्माण कास्टिंग या वेल्डेड उच्च गुणवत्ता वाले स्टील प्लेटों से किया जाता है। ये घटक मशीनिंग से पहले एक उच्च तापमान एनीलिंग प्रक्रिया से गुजरते हैं,इसके बाद आंतरिक तनाव को कम करने के लिए अर्ध-समाप्ति के बाद दूसरी बार एनीलिंगबाद में, उन्हें निरंतर सटीकता और स्थिरता सुनिश्चित करने के लिए सटीक मशीनिंग की जाती है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक उच्च प्रदर्शन वाला औद्योगिक समाधान है, जिसे प्लेट जैसे घटकों और संरचनात्मक तत्वों के सटीक मशीनिंग के लिए विशेषज्ञता से डिज़ाइन किया गया है।यह उपकरण विशेष रूप से flanges जैसे workpieces के प्रसंस्करण के लिए बनाया गया है, डिस्क, रिंग और फ्लैट प्लेट, इस महत्वपूर्ण शर्त के साथ कि इन वर्कपीस की मोटाई मशीन के निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर आती है।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करती है,इस्पात फ्रेम की स्थिर असेंबली के लिए एक मजबूत आधार प्रदान करनापवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है जो महत्वपूर्ण प्रक्रियाओं को सुनिश्चित करता है कि ये घटक कठिन पर्यावरणीय परिस्थितियों (जैसे,तेज हवाएंपुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और लचीला कनेक्शन बनाने की गारंटी.
