उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT50 | अधिकतम। ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |
| प्रमुखता देना: | स्टील के लिए सीएनसी फ्लैंज ड्रिलिंग मशीन,बॉयलरों के लिए धातु शीट ड्रिलिंग मशीन,वारंटी के साथ सीएनसी प्लेट ड्रिलिंग मशीन |
||

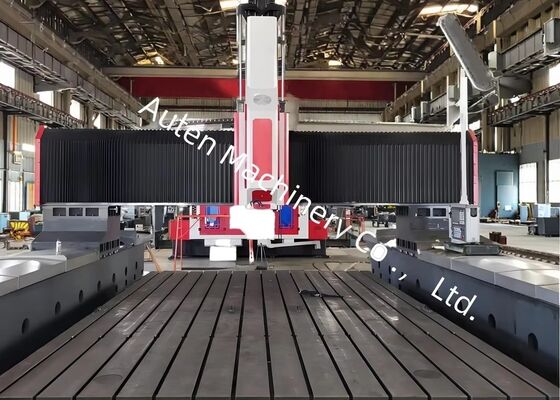

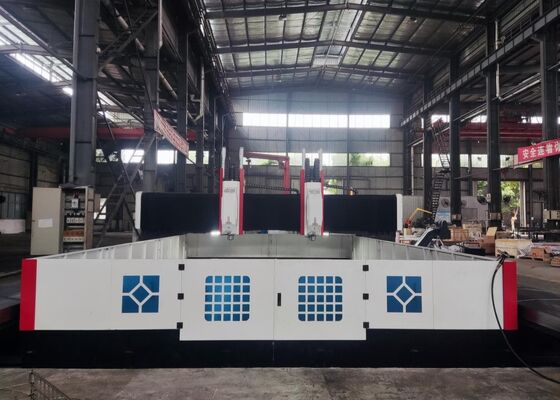

मॉडल PHD4080 सीएनसी फ्लैंज मेटल शीट ड्रिलिंग मशीन स्टील स्ट्रक्चर और बॉयलर अनुप्रयोगों के लिए
उत्पाद परिचय:
यह सीएनसी गैन्ट्री ड्रिलिंग मशीन मुख्य रूप से पेट्रोकेमिकल, परमाणु ऊर्जा, पवन ऊर्जा, बॉयलर, स्टील स्ट्रक्चर आदि के क्षेत्रों में ट्यूब शीट, फ्लैंज, बेयरिंग, हीट एक्सचेंजर्स और अन्य उत्पादों को संसाधित करने के लिए उपयोग की जाती है। यह आंतरिक शीतलन के साथ उच्च गति ड्रिलिंग के लिए कार्बाइड ड्रिल बिट्स का उपयोग कर सकती है, या बाहरी शीतलन के साथ ड्रिलिंग के लिए उच्च गति ट्विस्ट ड्रिल बिट्स का उपयोग कर सकती है। इसमें ड्रिलिंग, चैम्फरिंग, टैपिंग, मिलिंग और बोरिंग जैसे कार्य हैं। यह साइड ड्रिलिंग, टैपिंग और मिलिंग के लिए एक स्वचालित राइट-एंगल हेड (वैकल्पिक) से भी लैस है।
उत्पाद विन्यास:
| मॉडल | PHD4080 | |
| वर्कपीस का आकार | LxW (मिमी) | 4000x8000 |
| कार्य बेंच का टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | मात्रा | 1 या 2 |
| स्पिंडल टेपर | BT50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| स्पिंडल गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर पावर (kW) | 22/30/37 | |
| पावर हेड का पार्श्व आंदोलन (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व आंदोलन गति (r/min) | 0~6 | |
| पार्श्व आंदोलन के लिए सर्वो मोटर पावर (kW) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फीड स्ट्रोक (मिमी) | 8000 |
| फीड मूविंग स्पीड (m/min) | 0~6 | |
| फीड सर्वो मोटर पावर (kW) | 3.6/5.5 | |
| वर्टिकल रैम फीड मोशन (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| मूविंग स्पीड (m/min) | 0~4 | |
| सर्वो मोटर पावर (kW) | 3.6 | |
| थ्री-एक्सिस पोजिशनिंग सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.015/1000 |
| थ्री-एक्सिस रिपीट पोजिशनिंग सटीकता | X/Y/Z/A/B/C (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | SIEMENS/ FAGOR/ KND/ GSK |
| टूल चेंजर | डिस्क प्रकार (वैकल्पिक) | 24 टूल पोजीशन |
| कुल आकार | LxWxH (m) | 13x6.9x6.2 |
उत्पाद की विशेषताएं
1. फ्लैंज ड्रिलिंग मशीन में बेड, अनुदैर्ध्य स्लाइड, गैन्ट्री, अनुप्रस्थ स्लाइड, ऊर्ध्वाधर फीड यूनिट, ड्रिलिंग और मिलिंग पावर हेड, वर्कबेंच, कूलिंग सिस्टम, स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली आदि शामिल हैं।
2. सीएनसी प्लेट ड्रिलिंग मशीन के सर्वो स्लाइडिंग ड्रिलिंग पावर हेड में ड्रिलिंग, रीमिंग, टैपिंग, चैम्फरिंग और मिलिंग नाली का कार्य होता है। यह एक साथ या स्वतंत्र रूप से काम कर सकता है। ड्रिलिंग स्पिंडल ताइवान सटीक स्पिंडल (आंतरिक शीतलन) को अपनाता है, स्पिंडल टेपर होल BT50, तितली स्प्रिंग स्वचालित ब्रॉचिंग तंत्र के साथ, जिसे कनेक्टिंग रॉड के माध्यम से ड्रिल बिट या मिलिंग कटर से सुसज्जित किया जा सकता है, हाइड्रोलिक सिलेंडर ढीला करने वाला उपकरण, और उपकरण को बदलना बहुत सुविधाजनक है।
3. उच्च गति सीएनसी ड्रिलिंग मशीन बॉडी उच्च परिशुद्धता रैखिक गाइड से लैस है, गतिशीलता को स्थानांतरित करना। एसी सर्वो मोटर का उपयोग सिंक्रोनस बेल्ट और सटीक बॉल स्क्रू जोड़े को चलाने के लिए किया जाता है। उच्च सटीकता सुनिश्चित करें।
4. सीएनसी ड्रिलिंग मशीन बॉडी और गैन्ट्री कास्टिंग या उच्च गुणवत्ता वाली स्टील प्लेट वेल्डिंग से बने होते हैं। उन्हें प्रसंस्करण से पहले उच्च तापमान पर एनील किया जाता है, तनाव को खत्म करने के लिए अर्ध-परिष्करण के बाद फिर से एनील किया जाता है, और फिर स्थिर सटीकता सुनिश्चित करने के लिए समाप्त किया जाता है।
5. प्लेट ड्रिलिंग मशीन में फिक्स्चर और प्लेट को क्लैंप करने के लिए वर्कटेबल पर कई क्षैतिज टी स्लॉट हैं। वैकल्पिक चार-जबड़े स्व-केंद्रित चक क्लैंपिंग डिवाइस बैच भागों के उत्पादन दक्षता में बहुत सुधार करता है।
6. जर्मन सीमेंस सीएनसी सिस्टम, स्पेनिश FAGOR सीएनसी सिस्टम या चीनी KND सिस्टम को अपनाएं, ड्रिलिंग निर्देशांक को CAD और CAM के बीच सीधे परिवर्तित किया जा सकता है, प्रोग्रामिंग, स्टोरेज, डिस्प्ले और संचार की सुविधा होती है। यूजर इंटरफेस में त्रुटि मुआवजा, स्वचालित अलार्म और मानव-कंप्यूटर इंटरेक्शन शामिल हैं। वर्कपीस होल लोकेशन को कीबोर्ड, यूएसबी, नेटवर्क या सीएडी ग्राफिक्स के माध्यम से इनपुट किया जा सकता है, स्वचालित रूप से मशीनिंग प्रोग्राम उत्पन्न होते हैं। प्री-ड्रिलिंग पूर्वावलोकन और निरीक्षण क्षमताएं उपयोगकर्ता के अनुकूल संचालन सुनिश्चित करती हैं।
7. यह एक फोटोइलेक्ट्रिक एज फाइंडर से लैस है, जो वर्कपीस की स्थिति को आसानी से और जल्दी से ढूंढ सकता है। इसके अतिरिक्त, वैकल्पिक 24T डिस्क टूल मैगजीन या रैखिक टूल मैगजीन मशीनिंग दक्षता में काफी सुधार करते हैं।
8. यह एक स्वचालित चिप कन्वेयर और एक स्वचालित स्नेहन उपकरण से लैस है। कूलिंग सिस्टम एक उच्च दबाव आंतरिक कूलिंग पंप और एक कम दबाव बाहरी कूलिंग पंप से लैस है। यह आंतरिक शीतलन या बाहरी शीतलन को अपना सकता है।
सीएनसी गैन्ट्री प्लेट कटिंग मशीन एक मजबूत औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक भागों की सटीक मशीनिंग के लिए सावधानीपूर्वक इंजीनियर किया गया है। यह उपकरण विशेष रूप से फ्लैंज, डिस्क, रिंग और फ्लैट प्लेट जैसे वर्कपीस को संभालने के लिए तैयार किया गया है, जिसमें आवश्यक आवश्यकता है कि इन सामग्रियों की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग रेंज के भीतर रहे।
स्टील स्ट्रक्चर मैन्युफैक्चरिंग प्लांट में, यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग कंपोनेंट्स पर सटीक ड्रिलिंग और मिलिंग ऑपरेशन करती है, जो स्टील फ्रेमवर्क की विश्वसनीय असेंबली के लिए एक ठोस आधार प्रदान करती है। पवन ऊर्जा क्षेत्र में, यह पवन टरबाइन टावरों और फ्लैंज के लिए उच्च-सटीक मशीनिंग प्रदान करता है—महत्वपूर्ण प्रक्रियाएं जो यह सुनिश्चित करती हैं कि ये घटक चुनौतीपूर्ण पर्यावरणीय परिस्थितियों (जैसे, तेज हवाएं, तापमान में उतार-चढ़ाव) का सामना कर सकें। पुल निर्माण परियोजनाओं के लिए, उपकरण पुल गर्डर्स और सपोर्ट को संसाधित करता है, जो पुल के दीर्घकालिक सेवा जीवन के दौरान गतिशील भार का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शन के विकास को सुनिश्चित करता है।
