उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एच बीम चौड़ाई सीमा (मिमी): | 100~1000 | एच बीम ऊंचाई सीमा (मिमी): | 100~500 |
|---|---|---|---|
| चैनल स्टील चौड़ाई सीमा (मिमी): | 100~1000 | चैनल स्टील ऊंचाई सीमा (मिमी): | 100~250 |
| अधिकतम. वर्कपीस की मोटाई (मिमी): | 80 | अधिकतम. वर्कपीस की लंबाई (एम): | 12 या 15 (वैकल्पिक) |
| स्पिंडल होल टेपर: | BT40 | अधिकतम ड्रिलिंग व्यास (मिमी): | 40 |
| प्रमुखता देना: | 26 मिमी सीएनसी बीम ड्रिलिंग मशीन,बीटी50 ड्रिलिंग स्पिंडल मशीन,सीएनसी बीम मार्किंग कतरनी मशीन |
||

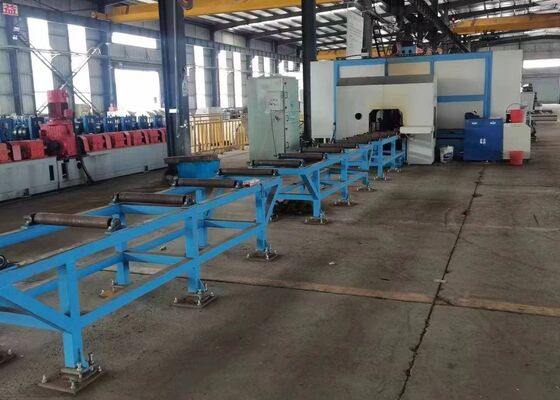

26 मिमी पंचिंग व्यास सीएनसी बीम ड्रिलिंग मार्किंग शीरिंग मशीन लाइन BT50 ड्रिलिंग स्पिंडल
उत्पाद का परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन का उपयोग मुख्य रूप से एच-आकार के स्टील, चैनल स्टील, कोण स्टील और अन्य स्टील सामग्री पर ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग संचालन के लिए किया जाता है।यह इस्पात संरचना उद्योग में व्यापक अनुप्रयोग पाता है, जिसमें निर्माण, गैरेज, टावर और ग्रिड संरचनाएं शामिल हैं।
1इस्पात संरचना निर्माण उद्योग के लिए आवश्यक और विशेष ड्रिलिंग उपकरण।
2. असाधारण परिशुद्धता और उच्च दक्षता के साथ एच बीम और नहरों की तीन सतहों पर एक साथ छेद करने में सक्षम।
37 सीएनसी अक्षों से लैस, स्वचालित और सटीक खिला और स्थिति को सक्षम करता है।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग को पहचानने और उन्हें मशीनिंग प्रोग्राम में परिवर्तित करने में सक्षम।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| H बीम चौड़ाई सीमा (मिमी) | 100~1000 |
| H बीम ऊंचाई सीमा (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई सीमा (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई सीमा (मिमी) | 100~250 |
| काम के टुकड़े की अधिकतम मोटाई (मिमी) | 80 |
| कार्यक्षेत्र की अधिकतम लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल Qty. | कुल 3 धुरी, ऊपरी इकाई पर एक धुरी, क्रमशः बाईं ओर और दाईं ओर |
| स्पिंडल छेद कॉपर | बीटी40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| धुरी मोटर की शक्ति (किलोवाट) | क्या आप परमेश्वर की उपासना करते हैं? |
| धुरी गति (r/min) | 100~3000 |
| स्पिंडल फ़ीडिंग रफ्तार (m/min) | 0~10 |
| एक्स-अक्ष की फ़ीडिंग गति (m/min) | 0~20 |
| उपकरण पत्रिका की मात्रा | 3 |
| उपकरण पत्रिका का प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| चिह्नित इकाई (वैकल्पिक) | डिस्क टाइपिंग, 36 वर्ण, वर्ण आकार Φ10 मिमी |
| सीएनसी प्रणाली | जर्मन सीमेंस, जापान पैनासोनिक, चीन INVT |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का कुल आकार (एम) | लगभग 33x5.5x35 |
| कुल शक्ति ((kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:

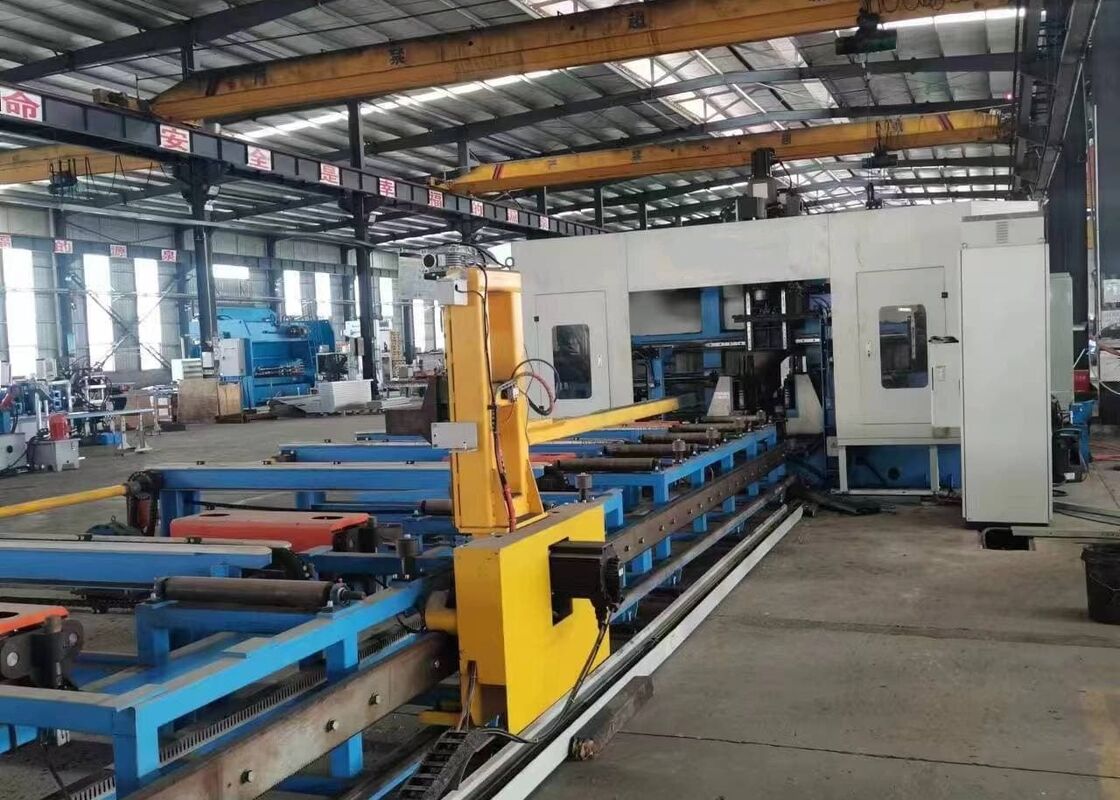

1बीम सॉ मशीन की फ़ीडिंग तंत्र सीएनसी-नियंत्रित गाड़ी क्लैंपिंग और फ़ीडिंग का उपयोग करता है, उच्च गति संचालन और सटीक स्थिति सटीकता सुनिश्चित करता है।
2एच-बीम के तीनों मुखों को ड्रिल करने के लिए तीन बीटी40 उच्च गति वाले धुरी का उपयोग किया जाता है। कार्बाइड ड्रिल बिट्स से लैस धुरी 3000 आरपीएम तक की घूर्णन गति तक पहुंच सकती है।यह डिजाइन उच्च प्रसंस्करण दक्षता और उत्कृष्ट ड्रिलिंग परिणाम प्रदान करता हैड्रिलिंग प्रक्रिया के दौरान उत्पन्न चिप्स को चेन प्रकार के चिप कन्वेयर द्वारा कुशलतापूर्वक हटाया जाता है।
3सीएनसी बीम ड्रिल लाइन में एक धुंध शीतलन प्रणाली है, जो आंतरिक और बाहरी शीतलन क्षमताएं प्रदान करती है।प्रत्येक ड्रिलिंग धुरी इकाई अपने स्वयं के बाहरी शीतलन नोजल और आंतरिक शीतलन कनेक्टर से सुसज्जित है, जो बोरिंग की विशिष्ट आवश्यकताओं के आधार पर चुना जा सकता है। आंतरिक और बाहरी शीतलन का उपयोग स्वतंत्र रूप से या एक साथ किया जा सकता है।
4स्वचालित उपकरण परिवर्तक (एटीसी) प्रणाली को ग्राहक की आवश्यकताओं के अनुसार स्थापित किया जा सकता है, जिससे मैनुअल उपकरण परिवर्तन की आवश्यकता समाप्त हो जाती है।इससे समय की दक्षता बढ़ जाती है और समग्र उत्पादकता में काफी सुधार होता है.
5बीम ड्रिलिंग मशीन वैकल्पिक रूप से हाइड्रोलिक डिस्क मार्किंग प्रणाली से लैस की जा सकती है।डिस्क एक servo मोटर द्वारा ठीक से तैनात है और तेजी से और कुशलता से 36 विभिन्न वर्णों को चिह्नित करने में सक्षम है.
6स्वचालित लिखना और टैप करने के कार्य पारंपरिक मैनुअल लिखना विधियों की जगह लेते हैं।H-beam flanges और webs पर बाद की वेल्डिंग प्रक्रिया के लिए पदों को चिह्नित करने के लिए स्क्रिपिंग उपकरण का उपयोग किया जाता हैइसके अतिरिक्त, एच-बीम फ्लैंग्स और वेब पर टैपिंग किया जा सकता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
7सीएनसी बीम ड्रिलिंग मशीन पर खिला और प्रसंस्करण के दौरान वर्कपीस क्लैंपिंग को एक हाइड्रोलिक सिस्टम द्वारा प्रबंधित किया जाता है जो क्लैंप के अनुदैर्ध्य उठाने, पार्श्व धक्का क्लैंपिंग,और क्लैंप को फिक्सिंग और ढीला करनायह हाइड्रोलिक ऑपरेशन इसके संचालन के दौरान उपकरण की विश्वसनीयता और स्थिरता सुनिश्चित करता है।
8नियंत्रण प्रणाली एक केंद्रीय कंप्यूटर और एक पीएलसी से बनी है, जिसमें प्रसिद्ध अंतरराष्ट्रीय ब्रांडों के प्रमुख घटक शामिल हैं।ऑपरेटरों को विभिन्न कार्यक्रमों को आसानी से संपादित करने में सक्षम बनाता है. ऑटोकैड या टेकला स्ट्रक्चर जैसे तृतीय पक्ष प्रणालियों द्वारा उत्पन्न संरचनात्मक डिजाइन डेटा, जिसमें डीएक्सएफ और डीएसटीवी फाइलें शामिल हैं, को निर्बाध रूप से आयात किया जा सकता है।
नमूना प्रदर्शन सत्रों के दौरान, सीएनसी बीम प्लेट धातु ड्रिलिंग, अंकन, and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesइन प्रदर्शनों में दिखाए गए नमूने स्पष्ट रूप से मशीन की सटीक छेद की स्थिति प्राप्त करने की क्षमता, साफ-सुथरे धागे,और विशिष्ट मार्किंग पैटर्न वास्तविक दुनिया के अनुप्रयोगों में इसकी सटीकता और विश्वसनीयता को पूरी तरह से उजागर करते हैं.
उच्च गति सीएनसी एच-बीम ड्रिलिंग, मार्किंग और कतरनी मशीन मुख्य रूप से इस्पात संरचना निर्माण सुविधाओं और पुल निर्माण परियोजनाओं में नियोजित है।यह फ्रेम और समर्थन संरचनाओं में इस्तेमाल एच बीम पर सटीक प्रसंस्करण करता हैपुल निर्माण में, यह एच बीम पर उच्च परिशुद्धता ड्रिलिंग करता है।पुलों की संरचनात्मक अखंडता को बढ़ाना और उन्हें दीर्घकालिक भारों का प्रभावी ढंग से सामना करने में सक्षम बनानाअपनी असाधारण परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय समर्थन प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति सुनिश्चित होती है।
