सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वर्कपीस आकार: | 4000x8000 मिमी | कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी): | 28 |
|---|---|---|---|
| धुरी शंकु: | BT50 | अधिकतम। ड्रिलिंग व्यास (मिमी): | Φ90 |
| अधिकतम. मोटाई (मिमी): | ≤300 | टैपिंग व्यास: | एम3-एम36 |
| तकला गति (आर / मिनट): | 30~3000 | सर्वो स्पिंडल मोटर की शक्ति (किलोवाट): | 22/30/37 |
| प्रमुखता देना: | बीटी50 स्पिंडल सीएनसी ड्रिलिंग मशीन,पीएलसी नियंत्रण प्लेट फ्लैंज ड्रिल,स्वचालित सीएनसी प्लेट ड्रिलिंग मशीन |
||

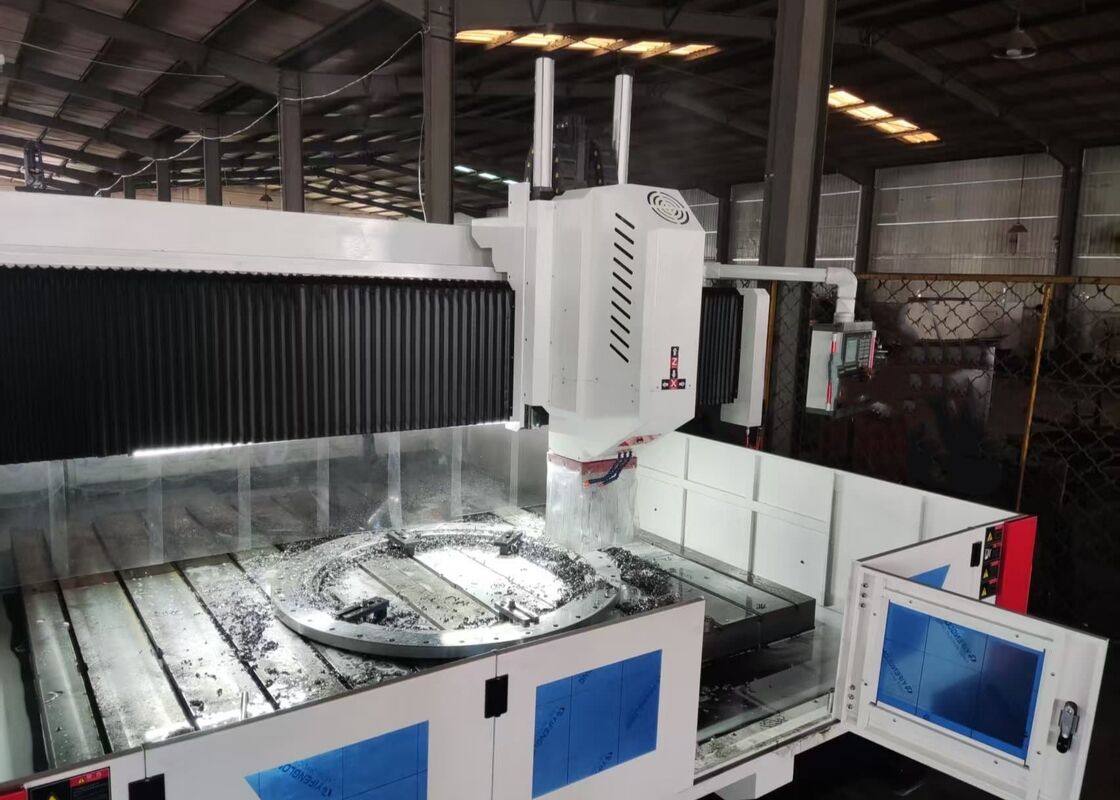

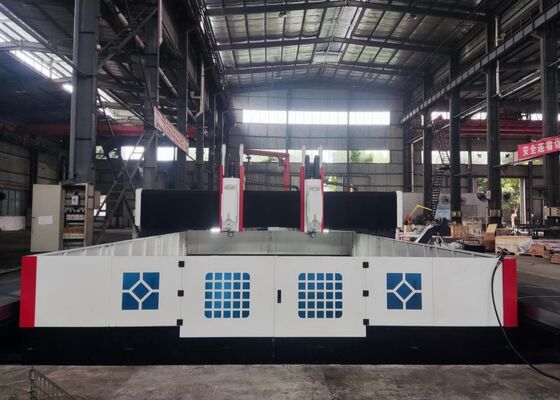

BT50 पीएलसी नियंत्रण के साथ स्पिंडल टेपर स्वचालित सीएनसी प्लेट फ्लैंज ड्रिलिंग मशीन
उत्पाद का परिचय:
यह सीएनसी गेंट्री ड्रिलिंग मशीन मुख्य रूप से पेट्रोकेमिकल, परमाणु ऊर्जा,पवन ऊर्जायह आंतरिक शीतलन वाले कार्बाइड ड्रिल बिट्स या बाहरी शीतलन वाले उच्च गति वाले ट्विस्ट ड्रिल बिट्स का उपयोग करके उच्च गति से ड्रिल करने में सक्षम है।यह मशीन कई प्रकार के कार्यों का समर्थन करती है, जिसमें ड्रिलिंग, चम्फरिंग, टैपिंग, मिलिंग और बोरिंग शामिल हैं। इसके अतिरिक्त, यह साइड ड्रिलिंग, टैपिंग और मिलिंग ऑपरेशन के लिए एक वैकल्पिक स्वचालित राइट-एंगल हेड से लैस किया जा सकता है।
उत्पाद विन्यासः
| मॉडल | PHD4080 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 4000x8000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 या 2 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ90 | |
| अधिकतम मोटाई (मिमी) | ≤300 | |
| टैपिंग व्यास | M3-M36 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30/37 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 4000 |
| पार्श्व गति गति (r/min) | 0~6 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 8000 |
| फ़ीड चलती गति (m/min) | 0~6 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 3.6/5.5 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 1400 |
| गति (m/min) | 0~4 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 3.6 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | सीमेंस/फागोर/केएनडी/जीएसके |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 13x6.9x62 |
उत्पाद की विशेषताएं
1. फ्लैंज ड्रिलिंग मशीन में एक बिस्तर, अनुदैर्ध्य स्लाइड, गैन्ट्री, क्रॉस स्लाइड, वर्टिकल फीड यूनिट, ड्रिलिंग और फ्रिलिंग पावर हेड, वर्कबेंच, कूलिंग सिस्टम शामिल हैं।स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली, और अन्य प्रमुख घटक।
2. सीएनसी प्लेट ड्रिलिंग मशीन में एक सर्वो-स्लाइडिंग ड्रिलिंग पावर हेड है जो ड्रिलिंग, रीमिंग, टैपिंग, चम्फरिंग और ग्रूव फ्रिलिंग में सक्षम है।ये कार्य एक साथ या स्वतंत्र रूप से कार्य कर सकते हैंड्रिलिंग स्पिंडल एक ताइवान निर्मित सटीक स्पिंडल (आंतरिक शीतलन) है जिसमें BT50 कॉपर है और इसमें एक बटरफ्लाई स्प्रिंग ऑटोमैटिक ब्रशिंग तंत्र शामिल है।मशीन या तो ड्रिल बिट्स या एक कनेक्टिंग रॉड और हाइड्रोलिक सिलेंडर उपकरण रिलीज़ के माध्यम से पीस काटने के साथ सुसज्जित किया जा सकता है, जिससे उपकरण की प्रतिस्थापन अत्यधिक कुशल और सुविधाजनक हो जाती है।
3. उच्च गति सीएनसी ड्रिलिंग मशीन उच्च परिशुद्धता रैखिक गाइड से लैस है, चिकनी आंदोलन सुनिश्चित करता है। एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और परिशुद्धता गेंद पेंच जोड़े ड्राइव,असाधारण सटीकता की गारंटी.
4सीएनसी ड्रिलिंग मशीन का शरीर और गेंट्री का निर्माण कास्ट सामग्री या उच्च गुणवत्ता वाली वेल्डेड स्टील प्लेटों से किया जाता है। ये घटक प्रसंस्करण से पहले उच्च तापमान पर एनीलिंग से गुजरते हैं,शेष तनावों को समाप्त करने के लिए अर्ध-समाप्ति के बाद दूसरी बार एनीलिंग, पूरे मशीनिंग प्रक्रिया में स्थिर और सटीक प्रदर्शन सुनिश्चित करता है।
5प्लेट ड्रिलिंग मशीन में वर्कटेबल पर कई क्षैतिज टी-स्लॉट होते हैं, जिससे फिक्स्चर और प्लेटों को सुरक्षित रूप से क्लैंप किया जा सकता है।एक वैकल्पिक चार जबड़े स्व-केंद्रित चक clamping डिवाइस काफी बैच प्रसंस्करण के लिए उत्पादन दक्षता में सुधार.
6. मशीन एक जर्मन सीएमएनएस सीएनसी प्रणाली, एक स्पेनिश FAGOR सीएनसी प्रणाली, या एक चीनी KND प्रणाली का उपयोग करती है। ड्रिलिंग निर्देशांक सीएडी और सीएएम के बीच निर्बाध रूप से परिवर्तित किया जा सकता है, प्रोग्रामिंग को सुव्यवस्थित करता है,भंडारण, प्रदर्शन और संचार। उपयोगकर्ता इंटरफ़ेस में त्रुटि मुआवजा, स्वचालित अलार्म और मानव-कंप्यूटर बातचीत सुविधाएं शामिल हैं। वर्कपीस छेद स्थान कीबोर्ड के माध्यम से इनपुट किया जा सकता है,यूएसबी, नेटवर्क, या सीएडी ग्राफिक्स, मशीनिंग कार्यक्रमों के स्वचालित जनरेशन के साथ। पूर्व ड्रिलिंग पूर्वावलोकन और निरीक्षण कार्य संचालन में आसानी सुनिश्चित करते हैं।
7मशीन में एक फोटोइलेक्ट्रिक किनारे का पता लगाने वाला उपकरण लगाया गया है, जो कार्य टुकड़े की त्वरित और सटीक स्थिति की अनुमति देता है।वैकल्पिक 24-उपकरण डिस्क पत्रिकाओं या रैखिक उपकरण पत्रिकाओं में काफी मशीनिंग दक्षता में सुधार.
8मशीन एक स्वचालित चिप कन्वेयर और एक स्वचालित स्नेहन प्रणाली से सुसज्जित है।शीतलन प्रणाली में एक उच्च दबाव आंतरिक शीतलन पंप और एक निम्न दबाव बाहरी शीतलन पंप दोनों शामिल हैं, आंतरिक या बाहरी शीतलन का उपयोग करने की लचीलापन प्रदान करता है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक टिकाऊ औद्योगिक समाधान है, जिसे प्लेट जैसे घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए विशेषज्ञता से डिज़ाइन किया गया है।इस उपकरण को विशेष रूप से flanges जैसे workpieces को संभालने के लिए अनुकूलित किया गया है, डिस्क, छल्ले और फ्लैट प्लेट, इस शर्त के साथ कि सामग्री की मोटाई मशीन के परिभाषित प्रभावी मशीनिंग रेंज के भीतर आती है।
इस्पात संरचना निर्माण सुविधाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रीजिंग ऑपरेशन करती है,इस्पात फ्रेम की मजबूत असेंबली के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा उद्योग में, it offers high-precision machining for wind turbine towers and flanges—critical processes that ensure these components can endure harsh environmental conditions (such as high winds and temperature variations)पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शनों का निर्माण सुनिश्चित करना.
