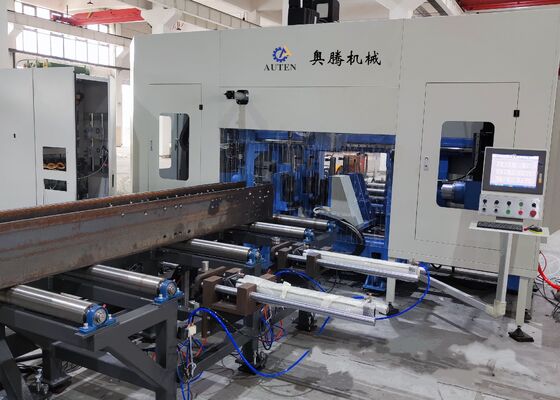

स्टील एच-बीम संरचना के लिए नई सीएनसी बीम ड्रिलिंग कटिंग मिलिंग उत्पादन लाइन
उत्पाद परिचय:
सीएनसी एच-बीम ड्रिलिंग मशीन मुख्य रूप से एच-आकार के स्टील, चैनल स्टील, एंगल स्टील और अन्य धातु सामग्री में ड्रिलिंग, टैपिंग, मार्किंग और स्कोरिंग के लिए डिज़ाइन की गई है। इसका व्यापक रूप से स्टील संरचना उद्योग में उपयोग किया जाता है, जिसमें इमारतों, गैरेज, टावरों और ग्रिड संरचनाओं में अनुप्रयोग शामिल हैं।
1. स्टील संरचनाओं के निर्माण के लिए एक आवश्यक और विशिष्ट ड्रिलिंग समाधान।
2. एच-बीम और चैनलों की तीन सतहों पर एक साथ छेद ड्रिल करने में सक्षम, उच्च परिशुद्धता और दक्षता प्रदान करता है।
3. पूरी तरह से स्वचालित, सटीक फीडिंग और पोजिशनिंग के लिए 7 सीएनसी अक्षों से लैस।
4. AUTOCAD और DSTV वर्कपीस ड्राइंग के साथ संगत, उन्हें निर्बाध रूप से मशीनिंग प्रोग्राम में परिवर्तित करना।
उत्पाद पैरामीटर:
| मॉडल | BHD1000/3 |
| एच बीम चौड़ाई रेंज (मिमी) | 100~1000 |
| एच बीम ऊंचाई रेंज (मिमी) | 100~500 |
| चैनल स्टील चौड़ाई रेंज (मिमी) | 100~1000 |
| चैनल स्टील ऊंचाई रेंज (मिमी) | 100~250 |
| अधिकतम वर्कपीस मोटाई (मिमी) | 80 |
| अधिकतम वर्कपीस लंबाई (मी) | 12 या 15 (वैकल्पिक) |
| ड्रिलिंग स्पिंडल मात्रा। | कुल 3 स्पिंडल, ऊपरी इकाई पर एक स्पिंडल, क्रमशः बायीं और दायीं ओर |
| स्पिंडल छेद शंकु | BT40 |
| अधिकतम ड्रिलिंग व्यास (मिमी) | 40 |
| स्पिंडल मोटर पावर (kW) | 11/15 |
| स्पिंडल गति (r/min) | 100~3000 |
| स्पिंडल फीडिंग गति (मी/मिनट) | 0~10 |
| X-अक्ष फीडिंग गति (मी/मिनट) | 0~20 |
| टूल मैगज़ीन की मात्रा | 3 |
| टूल मैगज़ीन प्रकार और क्षमता | पंक्ति प्रकार, 3x4 (वैकल्पिक) |
| मार्किंग यूनिट (वैकल्पिक) | डिस्क टाइपिंग, 36 अक्षर, अक्षर का आकार Φ10mm |
| सीएनसी सिस्टम | जर्मन सीमेंस, जापान पैनासोनिक, चीन INVT |
| शीतलन विधि | स्प्रे कूलिंग, आंतरिक कूलिंग + बाहरी कूलिंग |
| मशीन का समग्र आकार (मी) | लगभग 33x5.5x3.5 |
| कुल पावर (kW) | लगभग 60 |
| उपरोक्त मापदंडों को ग्राहक की विशिष्ट आवश्यकताओं के अनुसार समायोजित और बदला जा सकता है। | |
उत्पाद की विशेषताएं:
1. बीम आरी मशीन की फीडिंग तंत्र सीएनसी-नियंत्रित कैरिज क्लैंपिंग और फीडिंग सिस्टम का उपयोग करता है, जो उच्च गति संचालन और सटीक पोजिशनिंग सटीकता सुनिश्चित करता है।
2. एच-बीम के तीन चेहरों को ड्रिल करने के लिए तीन BT40 हाई-स्पीड स्पिंडल का उपयोग किया जाता है। कार्बाइड ड्रिल बिट्स की विशेषता वाले, स्पिंडल 3000 RPM तक की घूर्णी गति प्राप्त कर सकते हैं। यह सेटअप उच्च प्रसंस्करण दक्षता और उत्कृष्ट ड्रिलिंग प्रदर्शन सुनिश्चित करता है। ड्रिलिंग के दौरान उत्पादित चिप्स को चेन-प्रकार के चिप कन्वेयर द्वारा कुशलता से हटा दिया जाता है।
3. सीएनसी बीम ड्रिल लाइन कूलिंग सिस्टम मिस्ट कूलिंग तकनीक का उपयोग करता है, जो आंतरिक और बाहरी कूलिंग दोनों क्षमताएं प्रदान करता है। प्रत्येक ड्रिलिंग स्पिंडल इकाई एक व्यक्तिगत बाहरी कूलिंग नोजल और आंतरिक कूलिंग कनेक्टर से सुसज्जित है, जो विशिष्ट ड्रिलिंग आवश्यकताओं के आधार पर चयन की अनुमति देता है। आंतरिक और बाहरी कूलिंग का उपयोग आवश्यकतानुसार स्वतंत्र रूप से या एक साथ किया जा सकता है।
4. स्वचालित टूल चेंजर (ATC) सिस्टम को ग्राहक विनिर्देशों के आधार पर स्थापित किया जा सकता है, जिससे मैनुअल टूल प्रतिस्थापन की आवश्यकता समाप्त हो जाती है। यह सुविधा डाउनटाइम को काफी कम करती है और परिचालन दक्षता को बढ़ाती है।
5. बीम ड्रिलिंग मशीन को वैकल्पिक रूप से एक हाइड्रोलिक डिस्क मार्किंग सिस्टम से सुसज्जित किया जा सकता है। डिस्क को एक सर्वो मोटर का उपयोग करके रखा जाता है, जो 36 विभिन्न अक्षरों तक की त्वरित मार्किंग को सक्षम करता है।
6. स्वचालित स्क्रिबिंग और टैपिंग फ़ंक्शन पारंपरिक मैनुअल स्क्रिबिंग प्रक्रिया को प्रतिस्थापित करते हैं। स्क्रिबिंग टूल का उपयोग एच-बीम फ़्लैंज और वेब पर बाद में वेल्डिंग के लिए प्लेट की स्थिति को चिह्नित करने के लिए किया जाता है, जिससे समय और प्रयास की बचत होती है, जबकि सटीकता भी बढ़ती है। टैपिंग ऑपरेशन को एच-बीम फ़्लैंज और वेब पर भी किया जा सकता है, जिससे उत्पादन दक्षता में काफी वृद्धि होती है।
7. सीएनसी बीम ड्रिलिंग मशीन पर फीडिंग और प्रोसेसिंग के दौरान वर्कपीस क्लैंपिंग, जिसमें अनुदैर्ध्य लिफ्टिंग, पार्श्व पुश क्लैंपिंग, और क्लैंप का सुरक्षित और रिलीज शामिल है, हाइड्रोलिक सिस्टम द्वारा पूरी तरह से स्वचालित है। यह पूरी प्रक्रिया के दौरान उपकरण के विश्वसनीय संचालन को सुनिश्चित करता है।
8. नियंत्रण प्रणाली में एक केंद्रीय कंप्यूटर और एक पीएलसी शामिल है, जिसमें प्रमुख घटक प्रसिद्ध वैश्विक ब्रांडों से प्राप्त किए जाते हैं। सिस्टम कई प्रोग्रामिंग विधियों का समर्थन करता है, जिससे ऑपरेटर आसानी से विभिन्न प्रकार के प्रोग्राम संपादित कर सकते हैं। तृतीय-पक्ष AutoCAD या TEKLA Structures सिस्टम द्वारा उत्पन्न संरचनात्मक डिजाइन डेटा, जैसे DXF और DSTV फ़ाइलें, को निर्बाध रूप से आयात किया जा सकता है।
नमूना प्रदर्शन सत्र के दौरान, सीएनसी बीम प्लेट मेटल ड्रिलिंग, मार्किंग और शीयरिंग मशीन मानक एच-बीम नमूनों (विभिन्न फ़्लैंज चौड़ाई और वेब मोटाई की विशेषता) के साथ-साथ विभिन्न आकारों के चैनल स्टील नमूनों के साथ अपनी प्रसंस्करण क्षमताओं को प्रभावी ढंग से प्रदर्शित करती है। इन प्रदर्शनों में प्रस्तुत नमूने मशीन टूल की सटीक छेद पोजिशनिंग, साफ-सुथरे टैप्ड थ्रेड्स और विशिष्ट मार्किंग पैटर्न देने की क्षमता को स्पष्ट रूप से दर्शाते हैं - वास्तविक दुनिया के अनुप्रयोग परिदृश्यों में इसकी उच्च परिशुद्धता और विश्वसनीयता को पूरी तरह से प्रदर्शित करते हैं।
हाई-स्पीड सीएनसी एच-बीम ड्रिलिंग, मार्किंग और शीयरिंग मशीन का उपयोग मुख्य रूप से स्टील संरचना निर्माण संयंत्रों और पुल निर्माण परियोजनाओं में किया जाता है। स्टील संरचना कार्यशालाओं में, यह फ्रेमवर्क और सपोर्ट सिस्टम में उपयोग किए जाने वाले एच-बीम पर सटीक प्रसंस्करण करता है, जो स्टील संरचनाओं के स्थिर संयोजन के लिए एक मजबूत आधार प्रदान करता है। पुल निर्माण में, मशीन एच-बीम पर उच्च-परिशुद्धता ड्रिलिंग ऑपरेशन करती है, जिससे पुलों की संरचनात्मक अखंडता में वृद्धि होती है और यह सुनिश्चित होता है कि वे दीर्घकालिक भार को प्रभावी ढंग से वहन कर सकें। अपनी उच्च परिचालन दक्षता के साथ, मशीन इन महत्वपूर्ण बुनियादी ढांचा क्षेत्रों को विश्वसनीय सहायता प्रदान करती है, जिससे संबंधित परियोजनाओं की सुचारू प्रगति होती है।
