सीएनसी ड्रिलिंग, पंचिंग, कटिंग, मिलिंग, एंगल्स, बीम्स, प्लेट्स और फ्लैंगेस की मशीन बनाने के लिए चीन शीर्ष गुणवत्ता निर्माण!
नए करो, अच्छे करो!
|
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| एलएक्सडब्ल्यू: | 2000 x 2000 मिमी | गैन्ट्री ऊंचाई: | 600 मिमी |
|---|---|---|---|
| धुरी शंकु: | BT50-150 | अधिकतम ड्रिलिंग व्यास: | Φ50 मिमी |
| Max.thickness: | ≤160 मिमी | टैपिंग व्यास: | एम 3-एम 28 |
| टी-स्लॉट की चौड़ाई: | 28 मिमी | सर्वो स्पिंडल मोटर पावर: | 22 किलोवाट |
| प्रमुखता देना: | स्वचालित उपकरण परिवर्तक सीएनसी ड्रिलिंग मशीन,सीएनसी धातु प्लेट ड्रिलिंग मशीन 80 मिमी,स्वचालित औजार परिवर्तक के साथ शीट ड्रिलिंग मशीन |
||

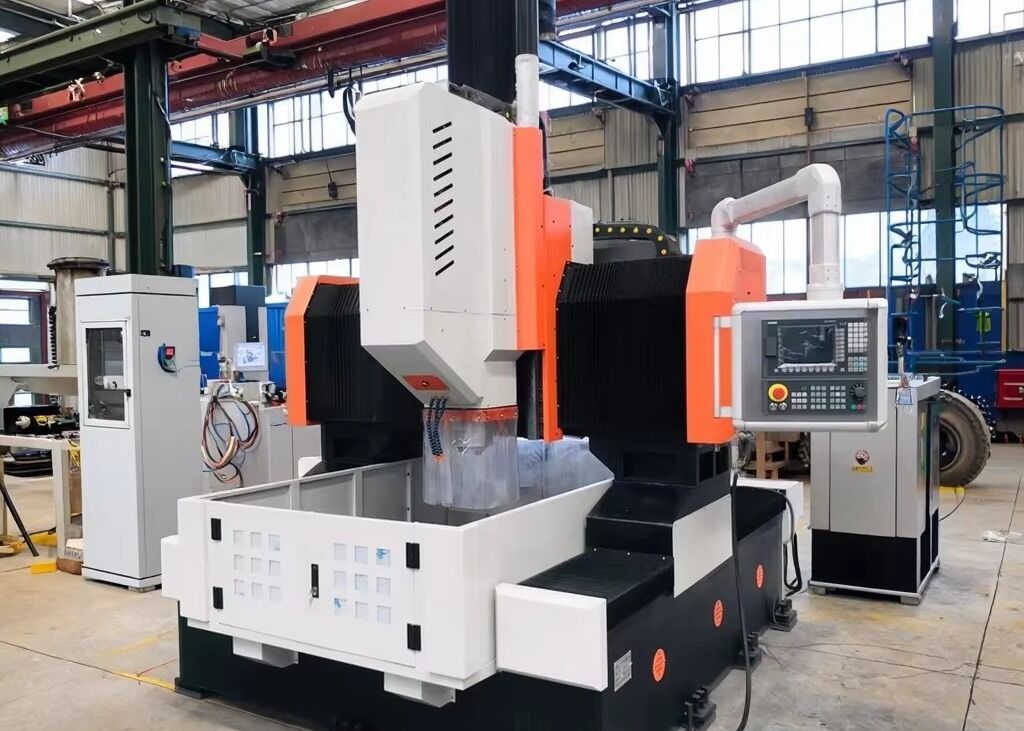

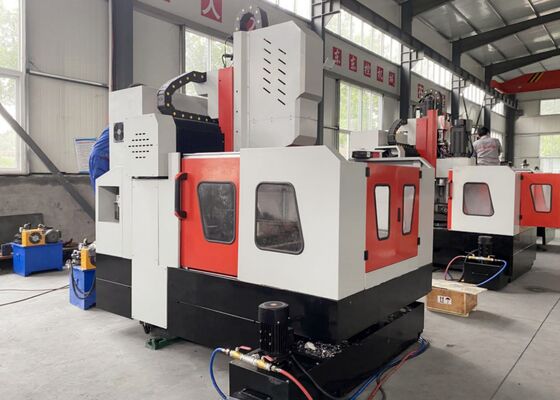

स्वचालित उपकरण चेंजर सीएनसी फ्लैंज धातु प्लेट शीट ड्रिलिंग मशीन 80 मिमी ड्रिलिंग व्यास
आवेदन:
स्टील प्लेटों के लिए सीएनसी गैन्ट्री प्रकार की ड्रिलिंग और फ्रीजिंग मशीन मुख्य रूप से ट्यूब शीट, फ्लैंग्स, बीयरिंग, हीट एक्सचेंजर,और पेट्रोकेमिकल जैसे उद्योगों में अन्य घटकपरमाणु ऊर्जा, पवन ऊर्जा, बॉयलर और इस्पात संरचनाएं। यह आंतरिक शीतलन के साथ कार्बाइड ड्रिल बिट्स या बाहरी शीतलन के साथ उच्च गति वाले ट्विस्ट ड्रिल बिट्स का उपयोग करके उच्च गति से ड्रिल करने में सक्षम है।मशीन विभिन्न कार्यों का समर्थन करती हैइसके अलावा यह एक वैकल्पिक स्वचालित सही कोण सिर के साथ सुसज्जित किया जा सकता है साइड ड्रिलिंग, टपिंग,और पीसने के कार्य.
विनिर्देशः
| मॉडल | पीएचडी2020 | |
| काम करने वाले टुकड़े का आकार | LxW (मिमी) | 2000x2000 |
| कार्यक्षेत्र की टी-स्लॉट चौड़ाई (मिमी) | 28 | |
| ड्रिलिंग पावर हेड | Qty. | 1 |
| स्पिंडल कॉपर | बीटी50 | |
| अधिकतम ड्रिलिंग व्यास (मिमी) | Φ80 | |
| अधिकतम मोटाई (मिमी) | ≤ 250 | |
| टैपिंग व्यास | M3-M30 | |
| धुरी गति (r/min) | 30~3000 | |
| सर्वो स्पिंडल मोटर की शक्ति (किलोवाट) | 22/30 | |
| पावर हेड की पार्श्व गति (X अक्ष) | अधिकतम क्षैतिज स्ट्रोक (मिमी) | 2000 |
| पार्श्व गति गति (r/min) | 0 ~ 8 | |
| पार्श्व गति के लिए सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| गैन्ट्री अनुदैर्ध्य आंदोलन (Y अक्ष) | अधिकतम फ़ीड स्ट्रोक (मिमी) | 2000 |
| फ़ीड चलती गति (m/min) | 0 ~ 8 | |
| फीड सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| ऊर्ध्वाधर राम फ़ीड गति (Z अक्ष) | अधिकतम स्ट्रोक (मिमी) | 800 |
| गति (m/min) | 0 ~ 8 | |
| सर्वो मोटर की शक्ति (किलोवाट) | 2.4 | |
| तीन-अक्षीय स्थिति की सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.015/1000 |
| तीन-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | एक्स/वाई/जेड/ए/बी/सी (मिमी) | ±0.01/1000 |
| विद्युत प्रणाली | सीएनसी प्रणाली | सीमेंस/फागोर/केएनडी/जीएसके |
| औजार परिवर्तक | डिस्क प्रकार (वैकल्पिक) | 24 उपकरण स्थान |
| कुल आकार | LxWxH (m) | 5.3x3.8x2.7 |
उत्पाद की विशेषताएं
1प्लेट शीट और फ्लैंज ड्रिलिंग, फ्रिलिंग और मार्किंग मशीन में कई प्रमुख घटक होते हैं, जिनमें एक आधार, अनुदैर्ध्य स्लाइड, गैन्ट्री, क्रॉस स्लाइड, ऊर्ध्वाधर फ़ीड यूनिट,ड्रिलिंग और मिलिंग स्पिंडल, वर्कटेबल, कूलिंग सिस्टम, स्वचालित चिप हटाने की प्रणाली, स्वचालित स्नेहन प्रणाली, वायवीय प्रणाली, विद्युत प्रणाली और अन्य आवश्यक भाग।
2सीएनसी स्टील प्लेट काटने की मशीन का सर्वो-चालित स्लाइडिंग ड्रिलिंग पावर हेड ड्रिलिंग, रीमिंग, टैपिंग, चैंफरिंग और ग्रूव फ्रिलिंग ऑपरेशन करने में सक्षम है।यह अन्य इकाइयों के साथ मिलकर या स्वतंत्र रूप से कार्य कर सकता हैड्रिलिंग स्पिंडल एक सटीक ताइवान निर्मित स्पिंडल (आंतरिक शीतलन) से सुसज्जित है जिसमें BT50 कॉपर छेद है, और एक तितली स्प्रिंग स्वचालित ब्रशिंग तंत्र के साथ एकीकृत है।इस विन्यास एक कनेक्टिंग रॉड और हाइड्रोलिक सिलेंडर उपकरण ढीला प्रणाली के माध्यम से आसान उपकरण प्रतिस्थापन की सुविधा, जो ड्रिल बिट्स या फ्रिलिंग कटर के बीच तेजी से बदलाव की अनुमति देता है।
3ड्रिलिंग और मार्किंग मशीन की संरचना उच्च परिशुद्धता वाले रैखिक गाइड से लैस है, जो निर्बाध आंदोलन सुनिश्चित करता है।एक एसी सर्वो मोटर एक सिंक्रोनस बेल्ट और सटीक गेंद पेंच इकट्ठा ड्राइव, असाधारण सटीकता सुनिश्चित करता है।
4. धातु प्लेट गैन्ट्री मशीन का फ्रेम और गैन्ट्री का निर्माण कास्टिंग या वेल्डेड उच्च गुणवत्ता वाले स्टील प्लेटों से किया जाता है। ये घटक मशीनिंग से पहले उच्च तापमान एनीलिंग से गुजरते हैं,इसके बाद आंतरिक तनाव को कम करने के लिए अर्ध-समाप्त होने के बाद दूसरी एनीलिंग प्रक्रियाइसके बाद उन्हें निरंतर सटीकता और स्थिरता सुनिश्चित करने के लिए परिशुद्धता से मशीनीकृत किया जाता है।
सीएनसी गैन्ट्री प्लेट काटने की मशीन एक उच्च प्रदर्शन वाला औद्योगिक समाधान है, जिसे प्लेट के आकार के घटकों और संरचनात्मक तत्वों के सटीक प्रसंस्करण के लिए सावधानीपूर्वक डिज़ाइन किया गया है।यह उपकरण विशेष रूप से flanges जैसे workpieces को संभालने के लिए विन्यस्त है, डिस्क, रिंग और फ्लैट प्लेट, मुख्य शर्त के साथ कि इन वर्कपीस की मोटाई मशीन की निर्दिष्ट प्रभावी मशीनिंग क्षमता के भीतर बनी रहती है।
इस्पात संरचना निर्माण कार्यशालाओं में यह प्लेट ड्रिलिंग मशीन संरचनात्मक प्लेटों और कनेक्टिंग घटकों पर सटीक ड्रिलिंग और फ्रिलिंग ऑपरेशन करती है,इस्पात फ्रेम की स्थिर असेंबली के लिए एक विश्वसनीय आधार प्रदान करनापवन ऊर्जा क्षेत्र में,यह पवन टरबाइन टावरों और फ्लैंग्स के लिए उच्च परिशुद्धता मशीनिंग प्रदान करता है। यह एक आवश्यक प्रक्रिया है जो यह सुनिश्चित करती है कि ये घटक चुनौतीपूर्ण पर्यावरणीय परिस्थितियों का सामना कर सकें।पुल निर्माण परियोजनाओं के लिए, उपकरण पुल बीमों और समर्थन को संसाधित करता है,पुल के विस्तारित सेवा जीवन के दौरान गतिशील भारों का सामना करने में सक्षम स्थिर और टिकाऊ कनेक्शन बनाने की गारंटी.
